Снятие и установка компонентов замка крышки багажника
Кузов. Экстерьер. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Кузов > Экстерьер > Снятие и установка компонентов замка крышки багажника
            0


Снятие


Цилиндр замка - модели выпуска до 1996 года


1. Отсоедините отрицательный провод аккумулятора.

2. После открытия крышки снимите облицовку багажного отделения из его правого угла.

3. Выверните винты и вытащите из направляющих облицовку ламп заднего света.

4. Освободите микровыключатель сигнализации открытой двери от фиксатора рядом с замком.

5. Вытащите оболочку троса из кронштейна замка. Поднимите внутренний трос так. чтобы он совместился с прорезью в рычаге цилиндра и отсоедините трос.

6. Вытащите упругий фиксатор замка.

7. Отсоедините кронштейн опоры троса от цилиндра и снимите цилиндр.

Цилиндр замка - модели выпуска с 1997 года


8. Отсоедините отрицательный провод аккумулятора.

9. После открытия крышки снимите облицовку багажного отделения из его правого угла.

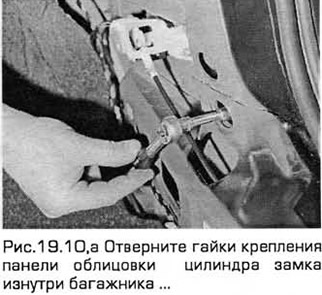

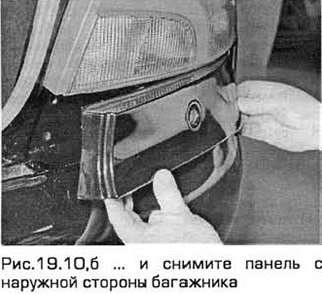

10. Отверните гайки, расположенные под блоком фона рей, крепления панели облицовки цилиндра замка и снимите панель с наружной стороны багажника (см. рис.19.10,а,б).

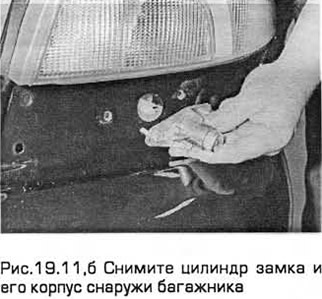

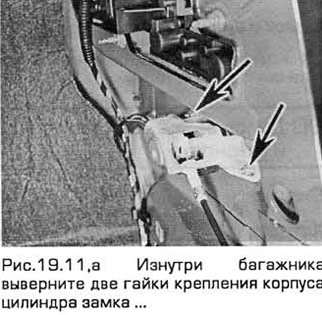

11. Изнутри багажника выверните две гайки крепления корпуса цилиндра замка. Затем опустите кронштейн троса и снимите цилиндр замка и его корпус снаружи багажника (см. рис.19.11,а,б).

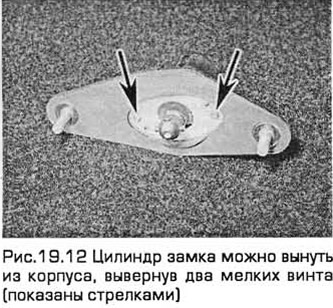

12. Цилиндр замка можно вынуть из корпуса, вывернув два мелких винта (см. рис. 19.12).




Замок


13. Отсоедините отрицательный провод аккумулятора.

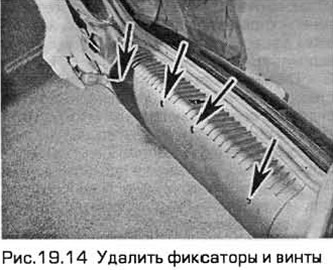

14. После открытия крышки удалите фиксаторы и винты и снимите панели облицовки, окружающие замок (см. рис. 19.14).

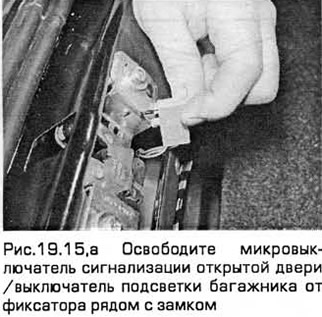

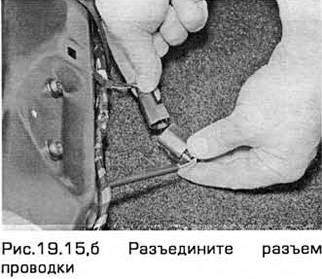

15. Освободите микровыключатель сигнализации открытой двери от фиксатора рядом с замком. Отсоедините проводку от выключателя (при наличии) задержки сигнализации. На моделях поздних выпусков вытащите жгут проводки из панели кузова и разъедините разъем микровыключатепя (см. рис. 19.15,а,б).

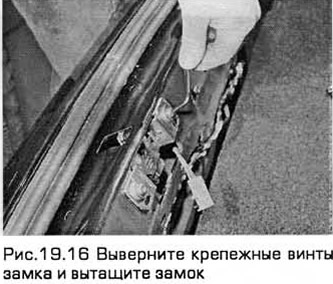

16. Пометьте положение замка. Выверните крепежные винты замка и вытащите замок (см. рис.19.16).

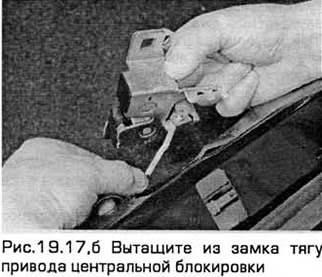

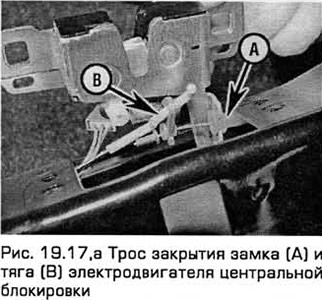

17. Модели ранних выпусков имеют тросовый привод дистанционного открытия замка, а все модели имеют тросовый привод закрытия замка. Отсоедините от кронштейна замка трос и его оболочку. Отогните пластмассовую кромку и вытащите тягу привода центральной блокировки (при наличии) (см. рис. 19.17,а,б).



18. Снимите узел замка.

Установка


Замок и цилиндр замка


19. Установка - в порядке, обратном снятию. Установите замок по меткам.
