Снятие и установка электродвигателя системы наклона фары
Кузов. Электрооборудование. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Кузов > Электрооборудование > Снятие и установка электродвигателя системы наклона фары
            0


Снятие


1. Перед выполнением регулировок установите выключатель системы в положение "О".

2. Снимите блок фары (параграф 7). Затем снимите крышку.

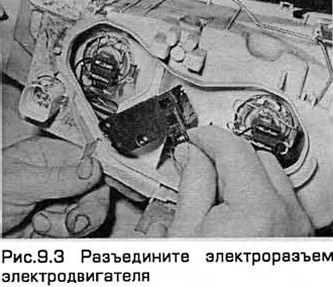

3. Разъедините электроразъем электродвигателя (см. рис.9.3).



Модели выпуска до 1996 года


4. Поверните электродвигатель вверх так, чтобы его ось составляла с вертикалью приблизительно 60°. Затем слегка вытяните его вперед.

5. Отсоедините регулировочный валик, отжимая шаровую муфту в одну сторону из гнезда, расположенного на отражателе.

Модели выпуска с 1997 года

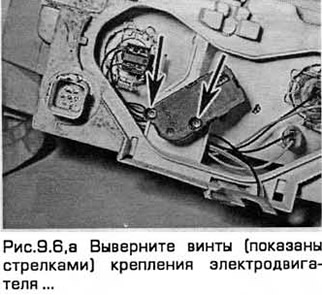

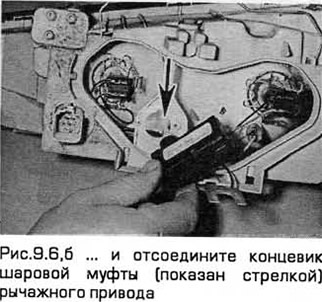

6. Выверните винты крепления электродвигателя на задней стороне блока фары и отсоедините концевик шаровой муфты рычажного привода (см. рис.9.6,а,б).



Все модели


7. Вытащите двигатель из блока фары.

Установка


8. Установка - в порядке, обратном снятию. Двигатель нужно повернуть вниз. Выключатель системы должен оставаться в положении "О". Установите двигатель и присоедините к нему привод регулировки. В завершение проверьте работу системы и отрегулируйте направление луча света фар (параграф 8).
