Замена лампочек (внутренние световые приборы)
Кузов. Электрооборудование. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Кузов > Электрооборудование > Замена лампочек (внутренние световые приборы)
            0


1. Перед тем, как разъединять электроразъем лампочки, необходимо выключить все наружные световые приборы. Не касайтесь стеклянного баллона галогенной лампочки (фары, передние противотуманные фары) пальцами. Если вы случайно коснулись лампочки пальцами, то протрите ее метиловым спиртом.

Лампа подсветки моторного отделения


2. Откройте капот и вытащите лампочку из клинового патрона.

3. Установите лампочку в порядке. обратном снятию.

Лампы освещения салона

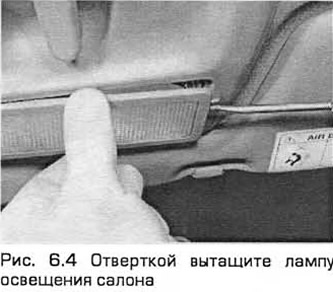

4. Выключите освещение салона. Для этого установите выключатель в среднее положение. Небольшой отверткой аккуратно вытащите лампу или крышку лампочки (в зависимости от исполнения) (см. рис. 6.4).

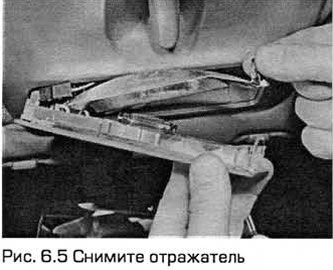

5. Снимите отражатель. Затем вытащите лампочку из упругих контактов (см. рис. 6.5).



6. Установите лампочку в порядке, обратном снятию. Убедитесь в том. что упругие контакты надежно фиксируют лампочку.

Лампа для чтения


7. Когда выключатель этой лампы выключен, вытащите лампу с помощью отвертки.

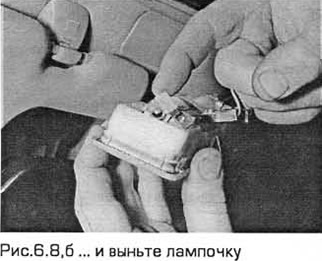

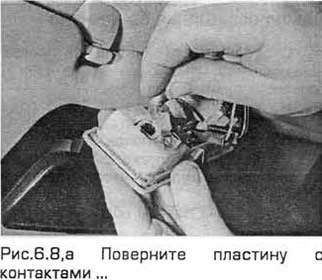

8. Поверните пластину с контактами и освободите лампочку из упругих контактов (см. рис.6.8,а,б).



9. Установите лампочку в порядке, обратном снятию. Убедитесь в том, что упругие контакты надежно фиксируют лампочку.


Лампы освещения приборной панели и индикаторы


10. Снимите приборную панель (параграф 10).

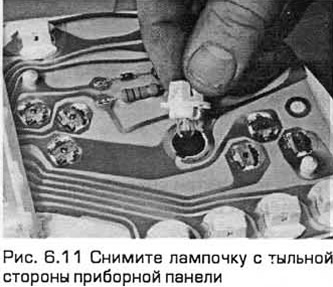

11. Поверните патрон лампочки против часовой стрелки (см. рис. 6.11).



12. У становите лампочку в порядке, обратном снятию.

Индикатор включения противотуманных фар - модели выпуска до 1996 года


13. Отверткой вытащите индикатор из лицевой панели и разъедините электроразъем.

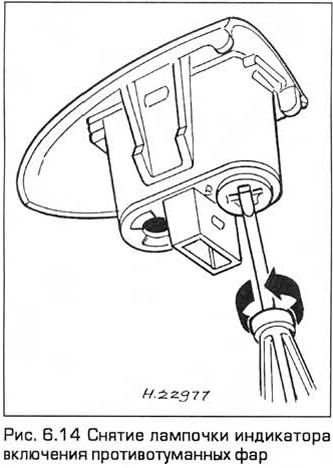

14. Отверткой поверните патрон лампочки против часовой стрелки (см. рис. 6.14).



15. Установите лампочку в порядке, обратном снятию.

Индикатор аварийной сигнализации

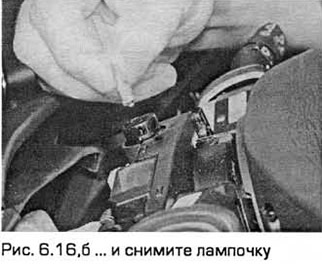

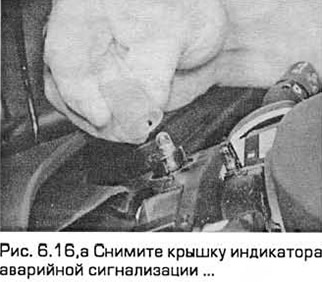

16. Снимите крышку с выключателя. Затем снимите лампочку (см. рис. 6.16,а,б).



17. Установите лампочку в порядке,обратном снятию.

Лампа подсветки перчаточного ящика


18. Откройте ящик. Затем вытащите лампочку, установленную под верхней кромкой.

Лампа подсветки выключателя освещения салона


19. Аккуратно извлеките панель выключателя из лицевой панели с помощью отвертки, подкладывая под нее тряпку, чтобы не повредить лицевую панель.

20. Разъедините электроразъем проводки.

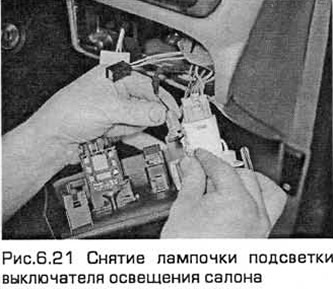

21. Выверните патрон лампочки и вытащите лампочку из клинового патрона (см. рис.6.21).



22. Установка - в порядке, обратном снятию.

Лампа подсветки выключателя нагнетателя отопителя


23. Снимите ручку выключателя. Затем, нажимая на лампочку, поверните ее и вытащите.


Лампа освещения панели селектора автоматической трансмиссии


24. Отсоедините отрицательный провод аккумулятора.

25. Снимите пепельницу.

26. Установите нейтраль, а затем вытащите панель из центрального пульта.

27. Разъедините электроразъем выключателя высшей передачи.

28. Отсоедините патрон лампочки и вытащите лампочку из патрона.

29. Установите лампочку в порядке, обратном снятию.

Лампа освещения внутренней ручки двери


30. Отсоедините отрицательный провод аккумулятора.

31. Снимите панель внутренней облицовки двери (глава 11).

32. Ножом вырежьте губчатый уплотнитель для доступа к задней стороне внутренней ручки двери.

33. Вытащите патрон и снимите лампочку.

34. Установка - в порядке, обратном снятию.

Лампа освещения часов


Примечание: На моделях поздних выпусков заменить эту лампу непросто. Обратитесь к дилерам.

35. Отсоедините отрицательный провод аккумулятора.

36. Снимите часы (параграф 13).

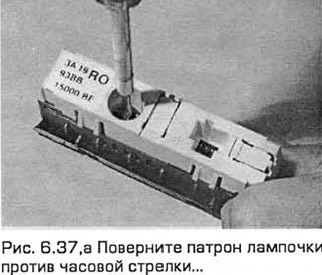

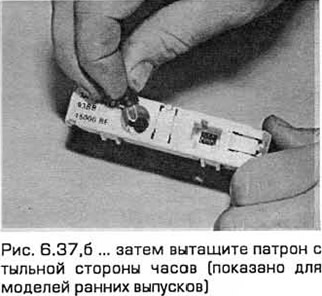

37. Отверткой поверните патрон лампочки против часовой стрелки. Затем вытащите патрон с тыльной стороны часов (см. рис. 6.37,а,б).



38. Установка - в порядке, обратном снятию.

Лампа освещения блока управления отопителем

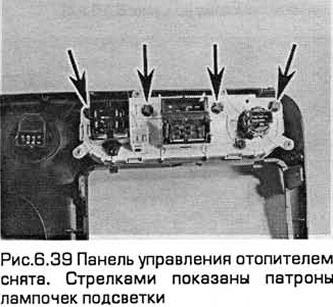

39. Снимите панель управления отопителем (глава 3). Поверните патрон против часовой стрелки и снимите лампочку с тыльной стороны панели (см. рис.6.39).



Лампа освещения багажника


40. Отсоедините отрицательный провод аккумулятора (глава 5А). Вытащите узел с помощью отвертки.

41. На моделях выпуска до 1996 года поверните пластину контактов и выньте лампочку из упругих контактов.

42. На моделях выпуска с 1997 года поверните лампочку против часовой стрелки и выньте ее.

43. Установка - в порядке, обратном снятию.

Лампа освещения ниши для ног


44. Отсоедините отрицательный провод аккумулятора (глава 5А).

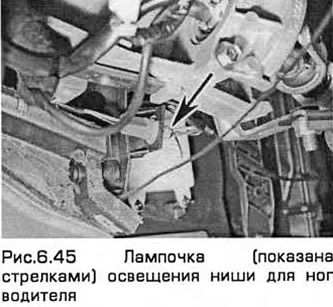

45. Для доступа к лампочке выверните винты нижней облицовки лицевой панели со стороны водителя (см. рис.6.45).



46. Вытащите лампочку из патрона.

47. Установка - в порядке, обратном снятию.
