Проигрыватель компакт-дисков
Кузов. Электрооборудование. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Кузов > Электрооборудование > Проигрыватель компакт-дисков
            0


1. Этот блок устанавливается на большинство моделей с высоким уровнем оснащения. На некоторые модели устанавливается блок с устройством автоматической смены дисков, в котором одновременно могут находиться несколько дисков.

Снятие


2. Перед выполнением работы отсоедините отрицательный провод аккумулятора.

Проигрыватель компакт-дисков или устройство управления автоматической сменой дисков


3. Процедура выполняется так же, как и описанная в параграфе 23.

Устройство смены компакт-дисков - модели выпуска до 1996 года


4. Это устройство установлено в багажном отделении с правой стороны. Жгут проводки проходит по задней стойке, проходит через левую переднюю стойку и далее входит в центральный пульт.

5. Снимите облицовочную крышку с блока.

6. Выверните крепежные винты и снимите блок с его опорного кронштейна.

7. Разъедините электроразъем и снимите блок.

Устройство смены компакт-дисков - модели выпуска с 1997 года


8. Это устройство установлено на кронштейне под передним сиденьем пассажира.

9. Снимите сиденье (глава 11).

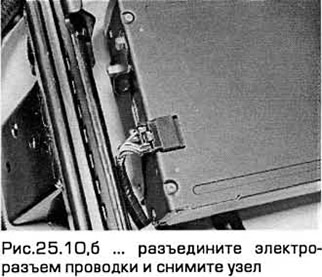

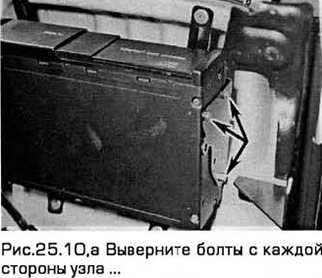

10. Выверните болты с каждой стороны узла и разъедините электроразъем проводки (см. рис.25.10,а,б). Сдвиньте узел с кронштейна и вытащите его.



Установка


11. Установка - в порядке, обратном снятию.
