Снятие и установка блоков наружных ламп
Кузов. Электрооборудование. Форд Мондео 1 и 2

Главная > Mondeo > Мондео 1 и 2 > Кузов > Электрооборудование > Снятие и установка блоков наружных ламп
            0


Снятие


1. Отсоедините отрицательный провод аккумулятора. Учтите, что сразу после выключения света лампочки остаются горячими.

Блок фары - модели выпуска до 1996 года


2. Зафиксируйте капот в открытом положении. Отпустите (не выворачивая полностью) винт, расположенный на верху переднего указателя поворота.

3. Вытащите узел переднего указателя поворота вперед и разъедините электроразъем. Отложите узел в сторону.

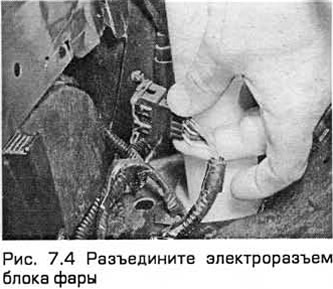

4. Разъедините электроразъем блока фары (см. рис. 7.4).



5. Снимите решетку радиатора (глава 11).

6. Снимите передний бампер (глава 11).

7. Фары, установленные при изготовлении автомобиля, представляют из себя единый блок, соединенный пластмассовой деталью. Если вам нужно заменить только один блок фары, тогда нужно сначала снять пластмассовую деталь и после этого разделить блок на части.

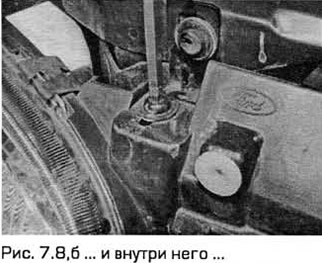

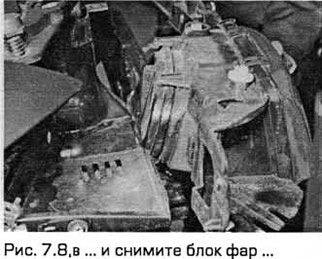

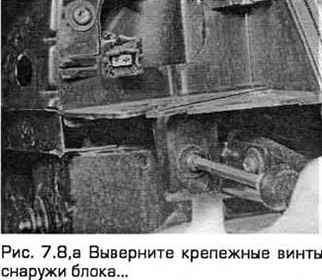

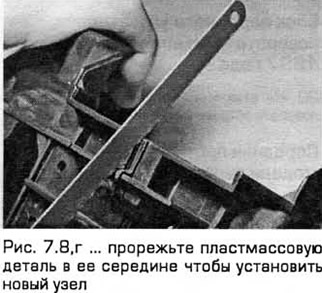

8. Выверните крепежные винты с каждой стороны блока фар и снимите узел с передка автомобиля (см. рис. 7.8,а-г). Затем ножовкой разрежьте блок фар (посередине между двумя фарами). Приобретите у дилеров комплект соединительных элементов для установки нового узла.

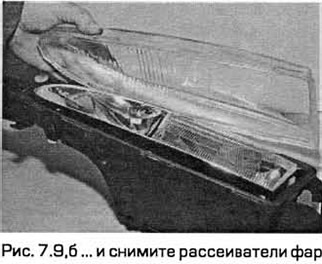

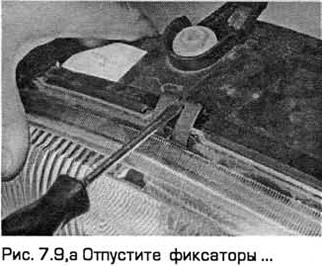

9. Если нужно, рассеиватели можно снять по отдельности. Для этого нужно отпустить фиксаторы (см. рис. 7.9.а,б). Чтобы снять отражатель, отпустите фиксаторы, а затем снимите резиновое уплотнение.




10. Установка - в порядке, обратном снятию. Учтите, что резиновое уплотнение устанавливается в конусное гнездо блока фар. Отрегулируйте направление луча света фар (параграф 8).

Блок фары - модели выпуска с 1997 года


11. Снимите решетку радиатора (глава 11).

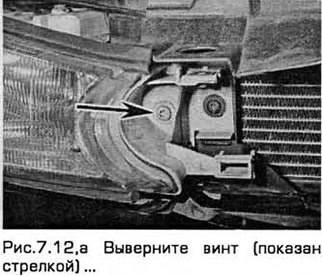

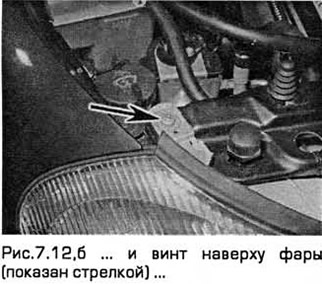

12. Поддерживая блок фары, выверните винты (см. рис.7.12,а,б).

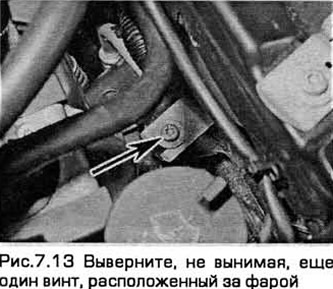

13. Выверните, не вынимая, еще один винт, расположенный за фарой (см. рис.7.13).

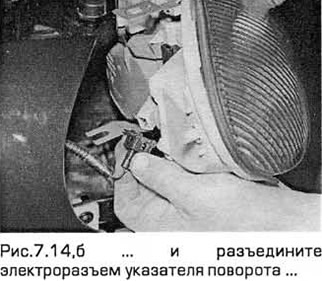

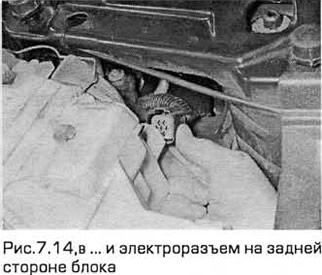

14. Снимите блок фары и разъедините электроразъем проводки на задней стороне блока и электроразъем указателя поворота (см. рис.7.14,а-в).





15. Установка - в порядке, обратном снятию. Отрегулируйте направление луча света фар (параграф 8).

Блок переднего указателя поворота - модели выпуска до 1996 года

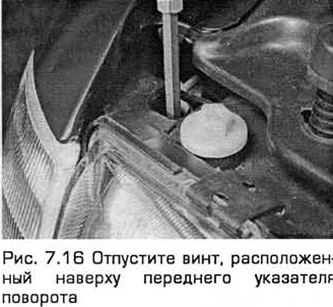

16. Зафиксируйте капот в открытом положении. Отпустите (не выворачивая полностью) винт, расположенный наверху переднего указателя поворота (см. рис. 7.16).



17. Вытащите узел переднего указателя поворота.

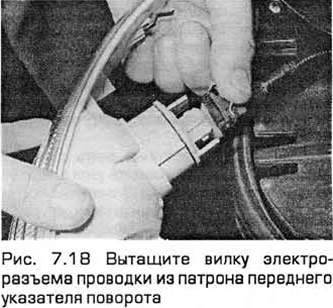

18. Поверните патрон против часовой стрелки и вытащите его из блока. Возможен и другой способ. Вытащите вилку электроразъема проводки из патрона, не извлекая лампочку (см. рис. 7.18). Снимите блок.



19. Установка - в порядке, обратном снятию.


Блок переднего указателя поворота - модели выпуска до 1997 года


20. На этих моделях передний указатель поворота встроен в блок фар.

Передняя противотуманная фара - модели выпуска до 1996 года


21. Выверните винты с крестообразным шлицом крепления блока передней противотуманной фары к боковине передка. Снимите блок с боковины.

22. Освободите пластмассовые фиксаторы и снимите с блока заднюю крышку.

23. Вытащите лампочку, освобождая упругие фиксаторы. Затем разъедините электроразъем проводки. Снимите блок.

24. Установка - в порядке, обратном снятию. Отрегулируйте направление луча света фар (параграф 8).

Передняя противотуманная фара - модели выпуска с 1997 года


25. Для улучшения доступа к тыльной стороне узла удалите винты и фиксаторы и снимите нижнюю крышку радиатора.

26. Снятие узла описано в параграфе 5, пункты 36, 37.

27. Установка - в порядке, обратном снятию. Отрегулируйте направление луча света фар (параграф 8).

Блок задних ламп


28. Поднимите крышку багажника или дверь задка. Отцепите сетку (при наличии), установленную в задней части багажного отделения.

29. На моделях Седан и Хэтчбэк выпуска до 1996 года выверните винты, освободите фиксаторы и снимите панель облицовки с задней поперечной панели.

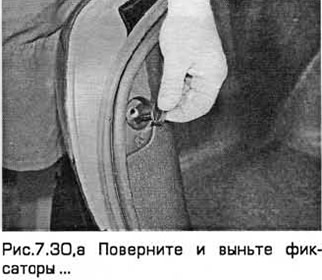

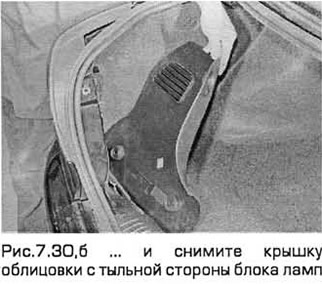

30. Поверните и выньте фиксаторы и снимите крышку облицовки с тыльной стороны блока ламп (см. рис.7.30,а,б).

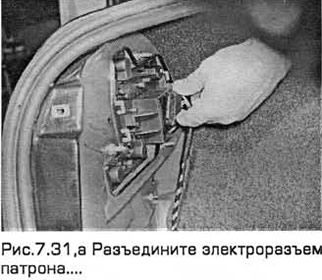

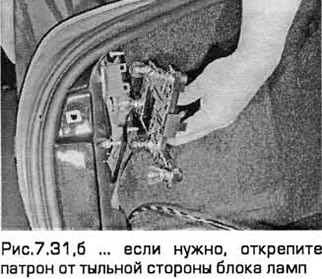

31. Разъедините электроразъем патрона. Если вы устанавливаете новый узел, открепите патрон от тыльной стороны блока ламп (см. рис.7.31,а,б).

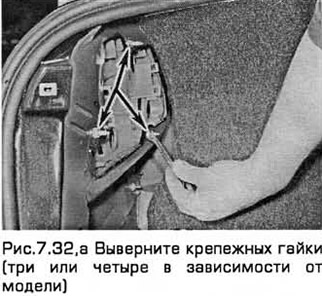

32. Поддерживая узел, выверните крепежных гайки и снаружи автомобиля снимите его (см. рис. 7.32,а,б).



33. Установка - в порядке, обратном снятию. На моделях выпуска с 1997 года проверьте состояние уплотнителя на панели кузова и. если нужно, замените его.

Блок подсветки заднего номерного знака


34. Снимите обе лампы подсветки номерного знака (параграф 5).

35. Подняв крышку багажника или дверь задка, выверните винты и снимите панель внутренней облицовки.

36. Выверните гайки и снимите наружную крышку и основание номерного знака с двери задка.

37. Разъедините электроразъем и снимите блок.

38. Установка - в порядке, обратном снятию.
