Снятие, установка и дефектовка маховика
Силовой агрегат. Двигатель. Форд Фокус 2

Главная > Focus > Фокус 2 > Силовой агрегат > Двигатель > Снятие, установка и дефектовка маховика
            0


Маховик снимают для замены заднего сальника коленчатого вала, для его замены при повреждении зубчатого обода и для шлифования поверхности под ведомый диск сцепления.

Вам потребуются: инструменты, необходимые для снятия коробки передач и сцепления, а также торцовая головка «на 17», большая отвертка.

1. Снимите коробку передач (см. «Снятие и установка коробки передач»).

2. Снимите сцепление (см. «Снятие и установка сцепления»).

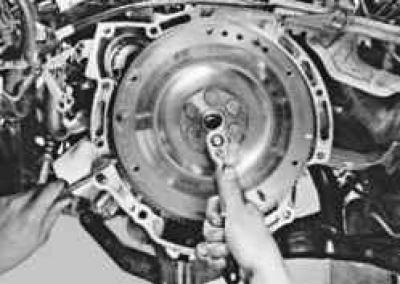

3. Выверните шесть болтов крепления маховика. При этом с помощью монтажной лопатки удерживайте маховик от проворачивания, вставив предварительно в отверстие масляного картера двигателя один из болтов крепления коробки передач.

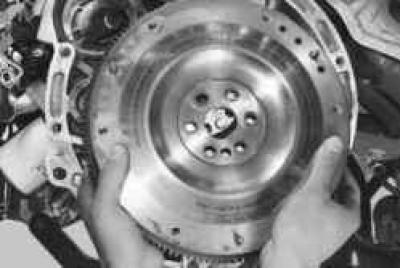

4. Снимите маховик.

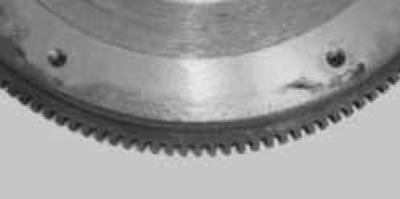

5. Проверьте состояние зубьев обода маховика, в случае их повреждения замените маховик.

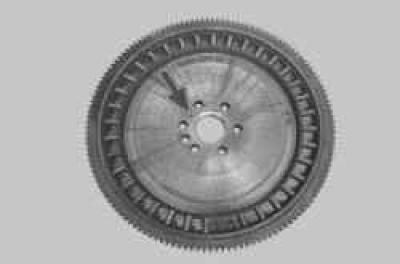

6. Замените или отремонтируйте маховик, если на поверхностях прилегания ведомого диска сцепления…

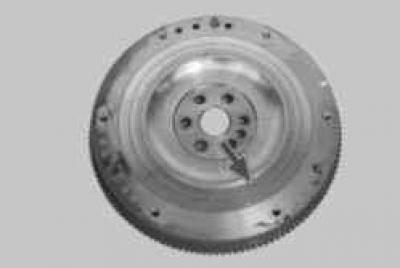

7. …или фланца коленчатого вала появились риски и задиры.

8. Проверить и отремонтировать маховик можно в мастерской, располагающей специальным оборудованием. Биение маховика, измеренное по зубчатому венцу, не должно превышать 0,5 мм. Для удаления глубоких рисок и задиров поверхность прилегания ведомого диска можно прошлифовать, причем толщина слоя снимаемого металла не должна превышать 0,3 мм.


9. Установите маховик и все снятые узлы в последовательности, обратной снятию. Резьбу болтов крепления маховика смажьте анаэробным фиксатором резьбы, предварительно обезжирив болты и резьбовые отверстия под них. Затягивайте болты равномерно крест-накрест в два этапа:

1-й этап — затяните болты моментом 30 Н·м (3,0 кгс·м);

2-й этап — дополнительно доверните болты на угол 80°.

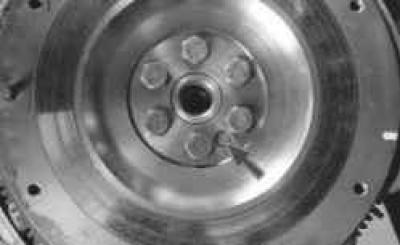

ПРИМЕЧАНИЕ: Маховик можно установить только в одном положении, совместив дополнительное отверстие в нем со штифтом, запрессованным во фланец коленчатого вала.

ПОЛЕЗНЫЙ СОВЕТ: По возможности при каждом снятии маховика заменяйте новыми болты его крепления.
