Снятие и установка педали сцепления
Силовой агрегат. Сцепление. Форд Фокус 2

Главная > Focus > Фокус 2 > Силовой агрегат > Сцепление > Снятие и установка педали сцепления
            0


Педаль сцепления снимают для замены при появлении скрипа, заедания или увеличенном люфте, а также при повреждении возвратной пружины.

Вам потребуются: торцовая головка «на 13», раздвижные пассатижи, отвертка с плоским лезвием.

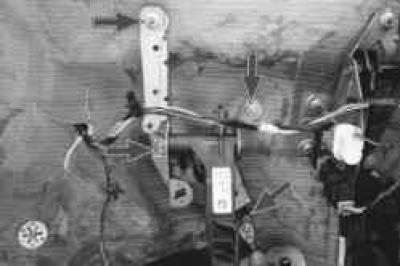

ПРИМЕЧАНИЕ: Для наглядности работа показана при снятых панели приборов и кронштейне рулевой колонки.

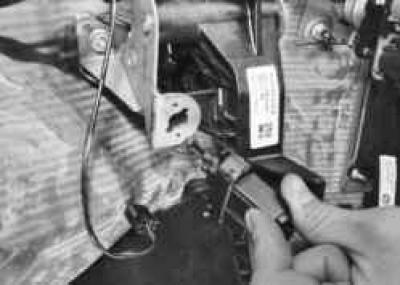

1. Снимите с кронштейна педали выключатель системы круиз-контроля (см. «Замена выключателей круиз-контроля»).

ПРИМЕЧАНИЕ: Поскольку педаль сцепления снимают для замены, придется переставлять переключатель круиз-контроля на новую педаль. Для удобства работы лучше снять его непосредственно на автомобиле.

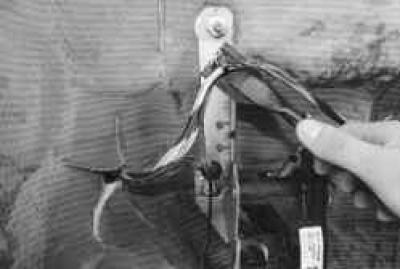

2. Отсоедините от кронштейна педали держатель жгута проводов и отведите жгут в сторону.

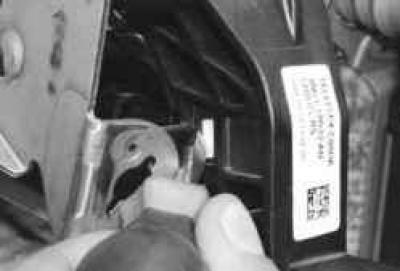

3. Утопите отверткой в пазы педали два фиксатора (второй фиксатор расположен с противоположной стороны педали и на фото не виден) вилки толкателя главного цилиндра привода выключения сцепления.

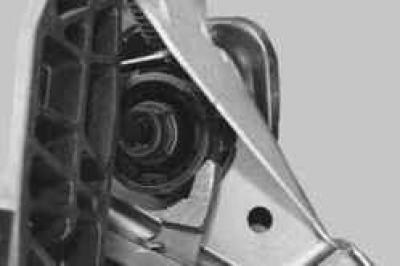

4. Захватив раздвижными пассатижами фланец главного цилиндра привода выключения сцепления, поверните цилиндр против часовой стрелки примерно на 60° до момента совпадения выступов на его фланце с вырезами в отверстии кронштейна педали.

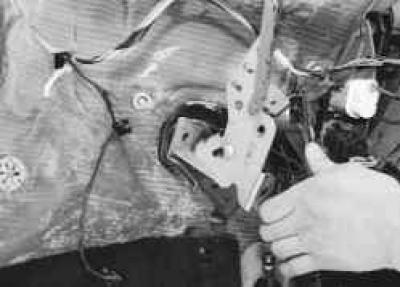

5. Отверните четыре гайки крепления кронштейна педали сцепления к щиту передка…



6. …и снимите педаль.



7. Для замены оттяжной пружины педали отцепите ее отогнутые концы от рычага педали и кронштейна.

8. Установите детали в порядке, обратном снятию.
