Замена подрулевых переключателей
Электрооборудование. Освещение. Форд Фокус 2

Главная > Focus > Фокус 2 > Электрооборудование > Освещение > Замена подрулевых переключателей
            0


Вам потребуются: отвертки с плоским и крестообразным лезвиями.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

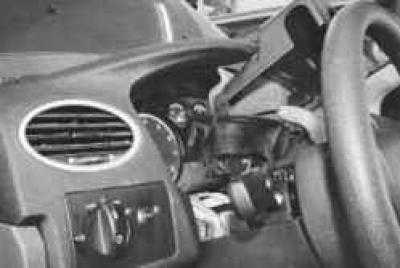

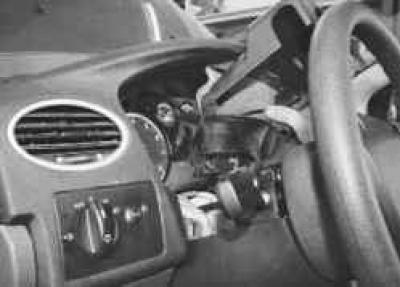

2. Снимите верхнюю…

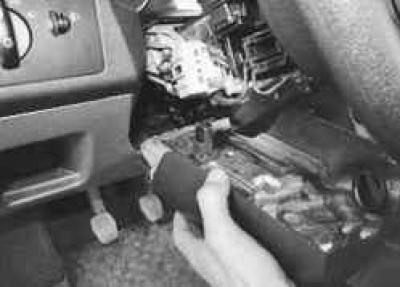

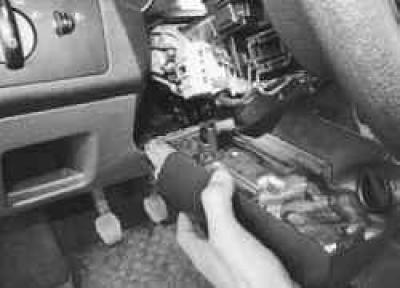

3. …и нижнюю части кожуха рулевой колонки (см. «Снятие и установка кожуха рулевой колонки»).

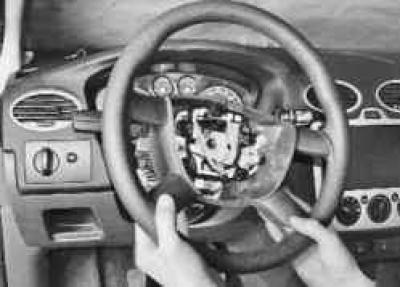

4. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

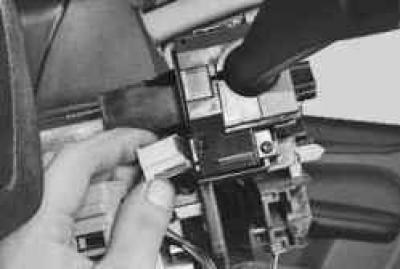

5. Сожмите фиксатор…



6. …и отсоедините колодку жгута проводов от переключателя.

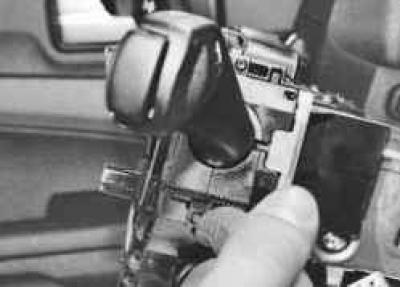

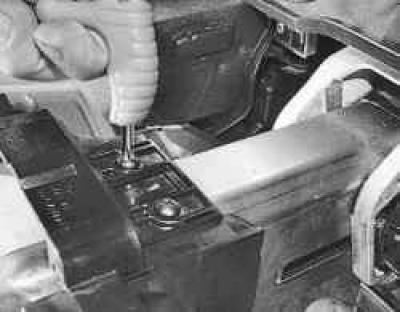

7. Выверните два винта…

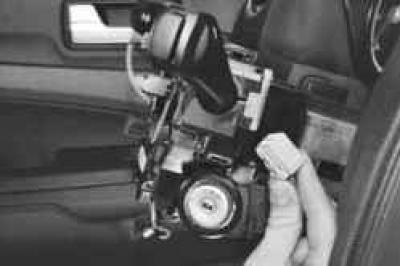

8. …и снимите подрулевой переключатель наружного освещения.



9. Сожмите фиксатор и отсоедините колодку жгута проводов от подрулевого переключателя стеклоочистителя и стеклоомывателя.



10. Выверните два винта крепления…



11. …и снимите подрулевой переключатель стеклоочистителя и стеклоомывателя.

12. Установите детали в порядке, обратном снятию.

Снятие подрулевых переключателей в сборе с соединителем выполняйте в следующем порядке.

Вам потребуются: отвертки с плоским и крестообразным лезвиями.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.



2. Снимите верхнюю…



3. …и нижнюю части кожуха рулевой колонки (см. «Снятие и установка кожуха рулевой колонки»).

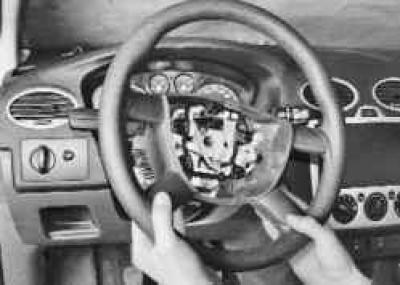

4. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).



5. Сожмите фиксатор…



6. …и отсоедините колодку жгута проводов от подрулевого переключателя наружного освещения.



7. Аналогично отсоедините колодку жгута проводов от подрулевого переключателя стеклоочистителя и стеклоомывателя.

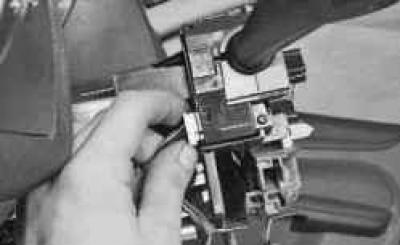

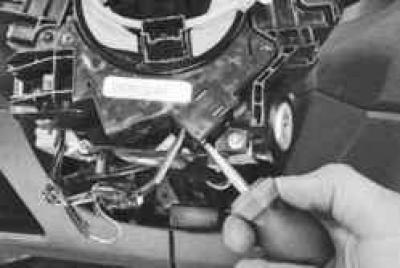

8. Сожмите отверткой фиксатор…



9. …и отсоедините колодку жгута проводов от контактного кольца подушки безопасности.



10. Выверните два верхних…

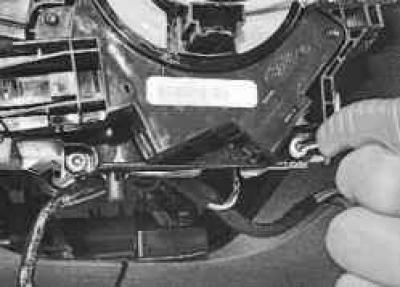

11. …и два нижних винта крепления соединителя к рулевой колонке…

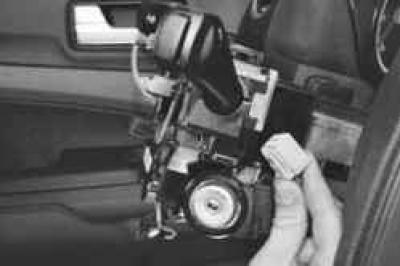

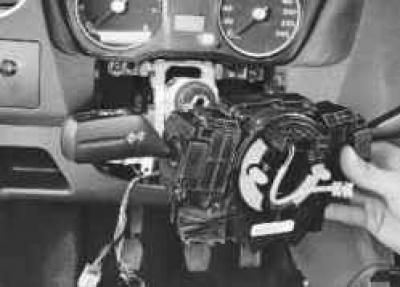

12. …и снимите подрулевые переключатели в сборе с соединителем и контактным кольцом подушки безопасности.

13. Установите детали в порядке, обратном снятию.
