Снятие и установка электродвигателя отопителя

            0

Вам потребуются: ключ TORX Т25, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

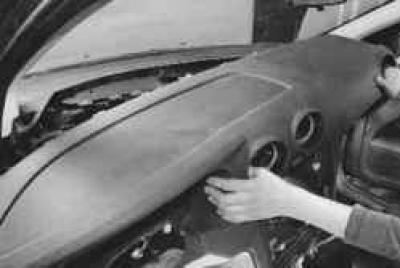

2. Снимите декоративную панель…

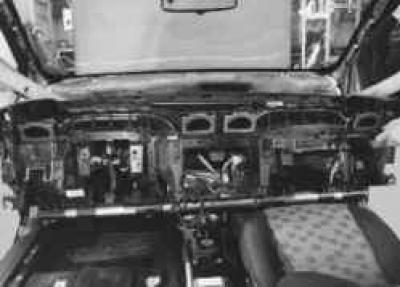

3. …и каркас панели приборов (см. «Снятие и установка панели приборов»).



4. Сожмите фиксатор…



5. …и отсоедините колодку жгута проводов от электродвигателя привода заслонки режима рециркуляции отопителя.

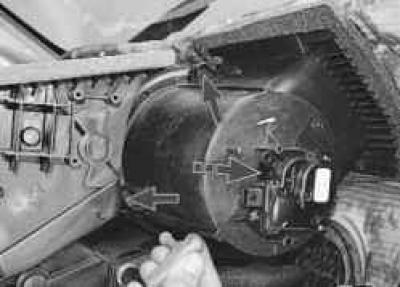

6. Выверните три винта крепления корпуса заслонки…

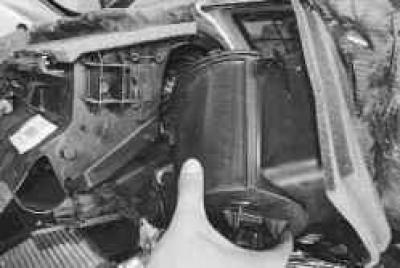

7. …и снимите его.

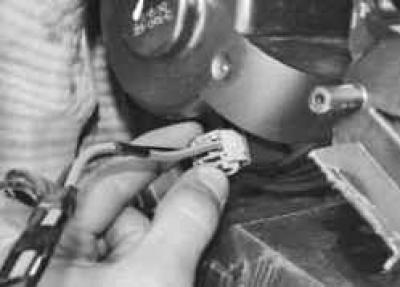

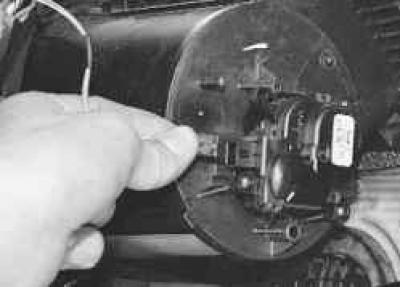

8. Сожмите фиксатор…



9. …и отсоедините колодку жгута проводов от электродвигателя отопителя.

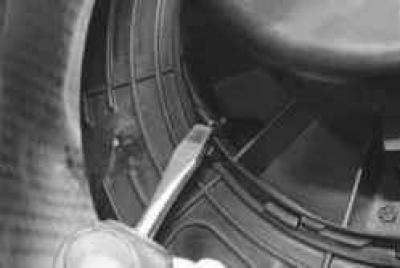

10. Отожмите фиксатор…

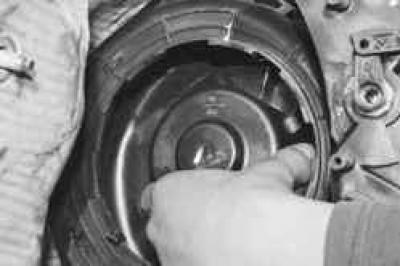

11. …поверните электродвигатель отопителя против часовой стрелки…

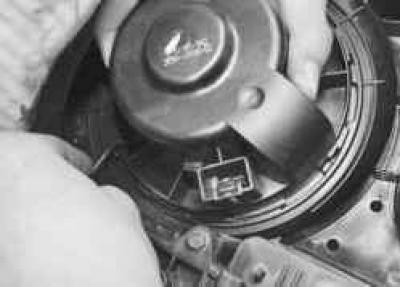

12. …протолкните его в корпус отопителя…



13. …и снимите с противоположной стороны.

14. Установите детали в порядке, обратном снятию.
