Схема 9. Соединения системы усилителя рулевого управления
Электрооборудование. Принципиальные схемы. Форд Фокус 2

Главная > Focus > Фокус 2 > Электрооборудование > Принципиальные схемы > Схема 9. Соединения системы усилителя рулевого управления
            0

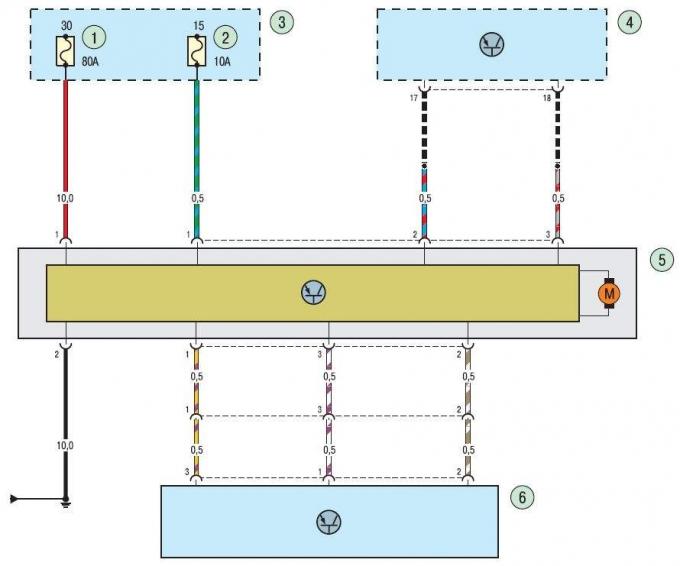

1 - предохранитель 80 А; 2 - предохранитель 10 А; 3 - монтажный блок предохранителей; 4 - комбинация приборов; 5 - модуль электрического усилителя рулевого управления; 6 - датчик положения вала рулевой колонки
