Схема 8а. Соединения системы кондиционирования воздуха
Электрооборудование. Принципиальные схемы. Форд Фокус 2

Главная > Focus > Фокус 2 > Электрооборудование > Принципиальные схемы > Схема 8а. Соединения системы кондиционирования воздуха
            0

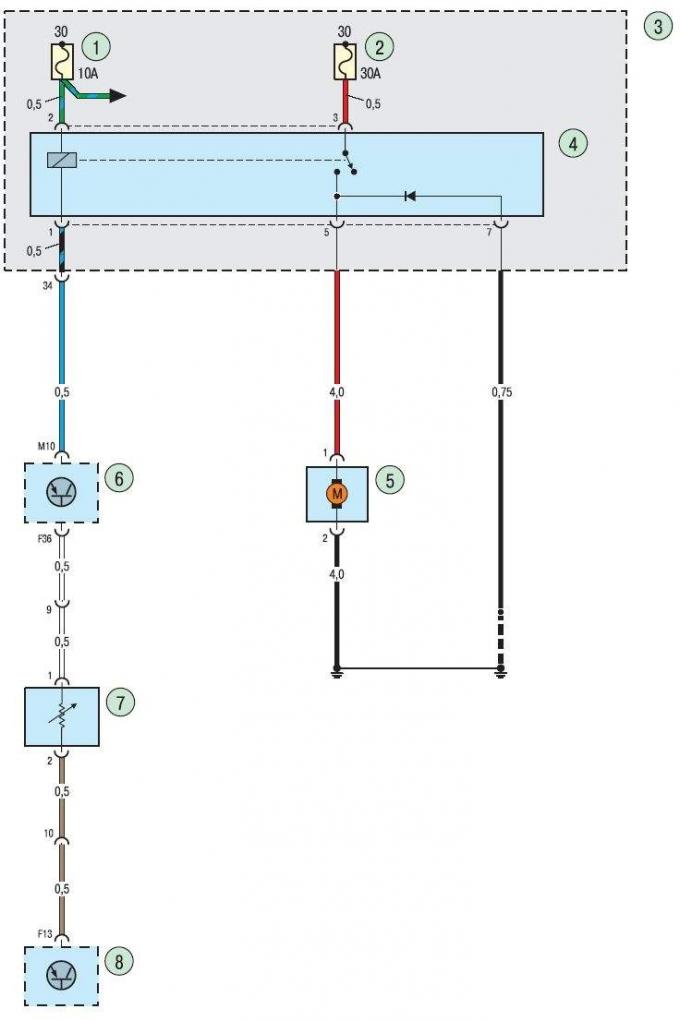

1 - предохранитель 10 А; 2 - предохранитель 30 А; 3 - монтажный блок предохранителей и реле; 4 - реле электровентилятора; 5 - электровентилятор; 6, 8 - электронный блок управления двигателем и трансмиссией; 7 - датчик температуры охлаждающей жидкости
