Замена суппорта в сборе с направляющей колодок

Вам потребуются: торцовая головка «на 15»…

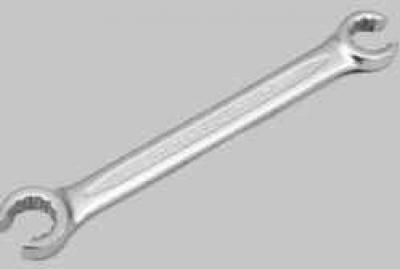

…специальный ключ для тормозных трубопроводов «на 14», ключ для гаек колес, емкость для слива тормозной жидкости.

1. Снимите колесо со стороны заменяемого суппорта.

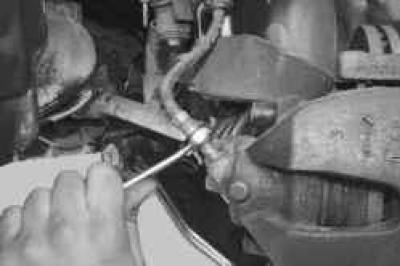

2. Ослабьте затяжку нижнего наконечника тормозного шланга.

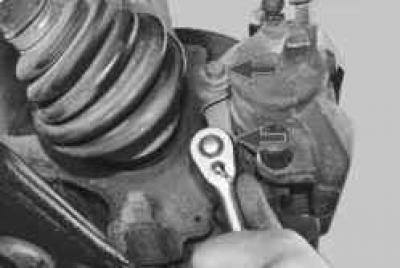

3. Выверните два болта крепления направляющей колодок к поворотному кулаку…




4. …и отсоедините суппорт от кулака.

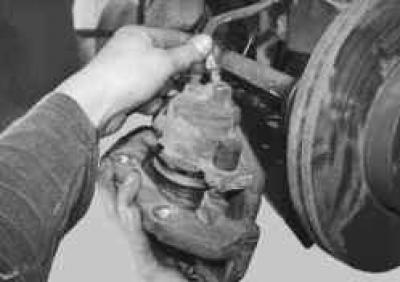

5. Отсоедините суппорт от тормозного шланга, свинчивая его с наконечника шланга…

ПОЛЕЗНЫЙ СОВЕТ: Подставьте емкость для слива остатка тормозной жидкости из шланга и рабочего цилиндра суппорта.

6. …и снимите суппорт в сборе с направляющей колодок.

7. Установите суппорт в порядке, обратном снятию. Перед установкой болтов крепления направляющей колодок к поворотному кулаку нанесите на резьбу анаэробный фиксатор резьбы. Наконечник тормозного шланга затяните полностью до установки суппорта на поворотный кулак. При установке суппорта проследите за тем, чтобы шланг не был перекручен. После установки восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов (см. «Прокачка гидропривода тормозной системы»).
