Замена датчиков частоты вращения колес
Шасси. Тормозная система. Форд Фокус 2

Главная > Focus > Фокус 2 > Шасси > Тормозная система > Замена датчиков частоты вращения колес
            0

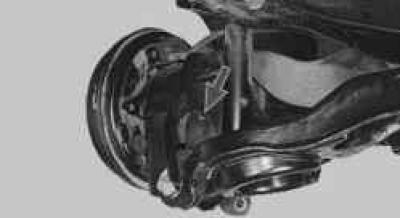

Датчик частоты вращения заднего колеса установлен на ступице заднего колеса.

ПРИМЕЧАНИЕ: Для наглядности снята пружина задней подвески и отсоединено нижнее крепление амортизатора.

Для замены датчиков частоты вращения задних колес вам потребуется ключ TORX T25.

1. Очистите от грязи колодку жгута проводов датчика и поверхность ступицы вокруг места установки датчика.

2. Отсоедините от датчика колодку жгута проводов.

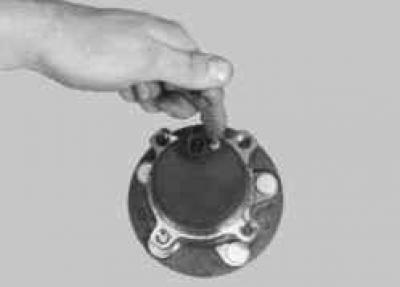

3. Выверните винт крепления датчика к ступице заднего колеса…

ПРИМЕЧАНИЕ: Для наглядности работа показана на снятой ступице.

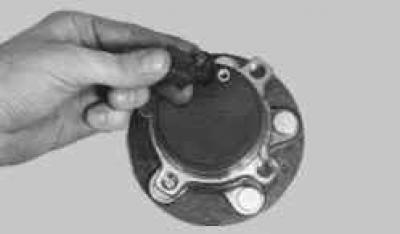

4. …и извлеките датчик из отверстия ступицы.

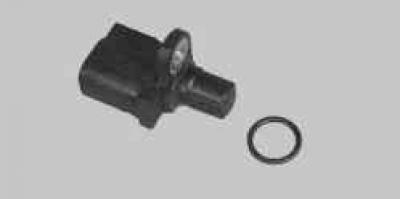

ПРИМЕЧАНИЕ: Датчик уплотнен резиновым кольцом. Сильно обжатое, надорванное или затвердевшее кольцо замените.

5. Установите датчик в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ: При установке датчика точно совместите отверстие в его корпусе с резьбовым отверстием в ступице, в процессе установки не поворачивайте датчик вокруг продольной оси.

ПРЕДУПРЕЖДЕНИЕ: Увеличение сопротивления перемещению датчика должно ощущаться только последние 2 мм перед его полной посадкой на ступицу. Если датчик входит туго в отверстие ступицы с самого начала установки, извлеките датчик и устраните причину заедания (грязь, заусенец на корпусе и т.п.).

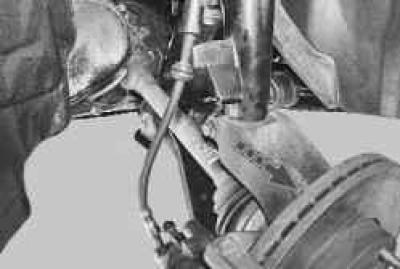

Датчик частоты вращения переднего колеса установлен в отверстие поворотного кулака передней подвески (на фото закрыт диском переднего тормоза, поэтому место его установки показано пунктирной стрелкой). Датчик по конструкции аналогичен датчику частоты вращения заднего колеса и закреплен в поворотном кулаке тем же способом. Поэтому инструменты, а также приемы снятия и установки этого датчика те же самые, что и для снятия датчика частоты вращения заднего колеса (см. выше в данном подразделе).
