Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

            0

Вам потребуются: все инструменты, необходимые для снятия облицовки тоннеля поля, а также ключ TORX T30.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

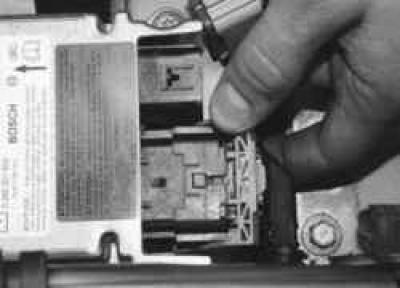

3. Отожмите фиксатор малой колодки жгута проводов…



4. …и отсоедините колодку от блока управления дополнительной системой пассивной безопасности.

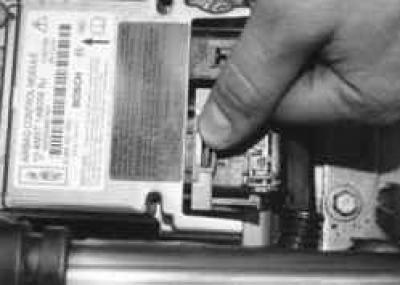

5. Нажмите на фиксатор держателя большой колодки жгута проводов…




6. …отстегните держатель…



7. …и отсоедините колодку от блока.



8. Выверните три болта крепления блока управления к основанию кузова…



9. …и снимите блок.




ПРИМЕЧАНИЕ: Обратите внимание на маркировку блока управления, для замены приобретайте блок с такой же маркировкой.


ПРИМЕЧАНИЕ: Блок управления может быть установлен на автомобиль только в одном положении, однако для контроля обратите внимание на стрелку на его этикетке: она должна быть направлена вперед по направлению движения автомобиля.


10. Установите электронный блок управления системой пассивной безопасности и все снятые детали в порядке, обратном снятию.
