Рис. 11.1. Панель приборов: а – зона установки подушки безопасности переднего пассажира; 1 – комбинация приборов; 2 – вещевой ящик; 3 – центральная накладка панели приборов; 4 – блок выключателей; 5 – заглушка гнезда для магнитолы; 6 – рукоятка корректора света фар

Панель приборов (рис. 11.1) имеет разборную конструкцию, состоящую из собственно декоративной панели и каркаса.

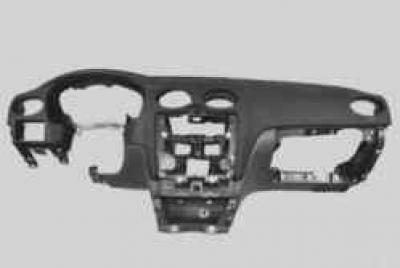

Декоративная панель представляет собой формованную пластмассовую деталь, прикрепленную винтами к каркасу. С помощью съемных элементов к декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления (кондиционирования) и вентиляции, накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов, органов управления, сопла системы отопления и кондиционирования, вещевой ящик.

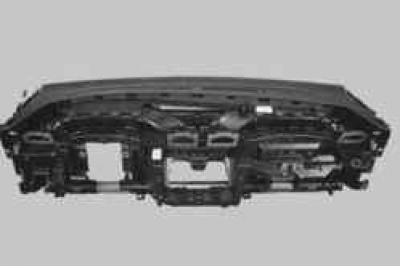

Каркас, в свою очередь, состоит из стальной арматуры, заполненной полимерной пеной и обтянутой полимерной пленкой. Каркас, прикрепленный болтами, винтами и гайками к передним стойкам и основанию кузова, входит в силовую структуру кузова. К каркасу панели приборов прикреплены воздуховоды системы отопления (кондиционирования) и вентиляции.

ПРЕДУПРЕЖДЕНИЕ: Предупреждение

ПРЕДУПРЕЖДЕНИЕ: В зоне а (см. рис. 11.1) панели приборов может быть установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов могут вызвать неожиданное срабатывание подушки, что, в свою очередь, может привести к травмам.
