Замена наружной ручки и выключателя замка передней двери
Кузов и покрытие. Боковые двери. Форд Фокус 2

Главная > Focus > Фокус 2 > Кузов и покрытие > Боковые двери > Замена наружной ручки и выключателя замка передней двери
            0


Показана замена наружной ручки и выключателя замка левой двери. Ручку и выключатель правой двери заменяют аналогично.

Вам потребуется ключ TORX T20.



1. Откройте дверь, подденьте отверткой…



2. …и извлеките заглушку из отверстия в заднем торце двери.



3. Через открывшееся отверстие в торце выверните винт крепления выключателя замка…



4. …и снимите выключатель.

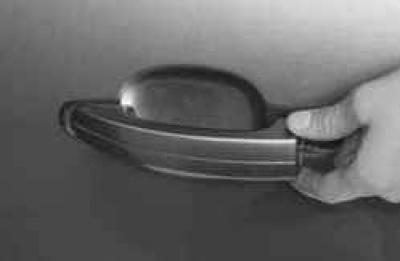

5. Сдвиньте наружную ручку назад…



6. …и снимите ручку, выведя ее поводок из зацепления с рычагом замка, а передний фиксатор — из зацепления с усилителем двери.



7. Если передняя…



8. …и задняя прокладки наружной ручки потеряли упругость, сильно деформированы или надорваны, замените их.

9. Установите наружную ручку передней двери в порядке, обратном снятию.

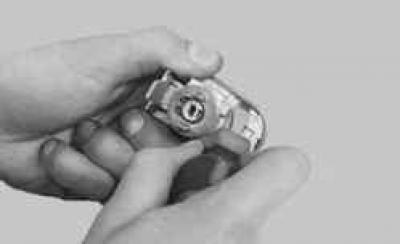

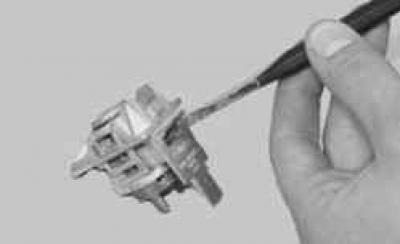

10. При необходимости ремонта выключателя замка подденьте отверткой фиксаторы облицовки выключателя на его торце…

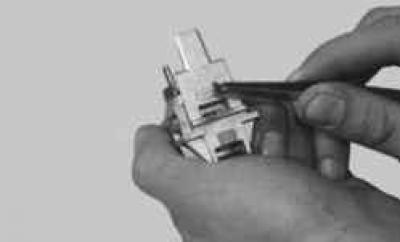

11. …и по бокам…

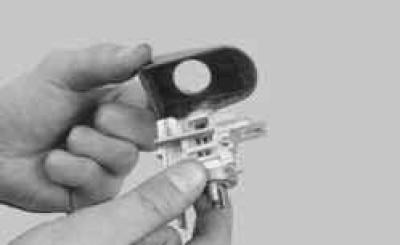

12. …а затем снимите облицовку с корпуса выключателя.



13. Остро заточенным тонким зубилом отогните точки кернения корпуса, фиксирующие стопорную пластину…

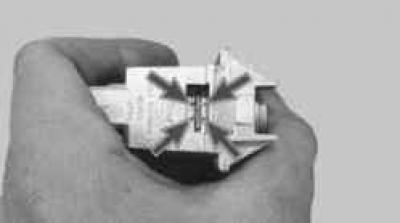

ПРИМЕЧАНИЕ: Так расположены точки кернения корпуса для фиксации стопорной пластины.




14. …и извлеките стопорную пластину из паза корпуса.

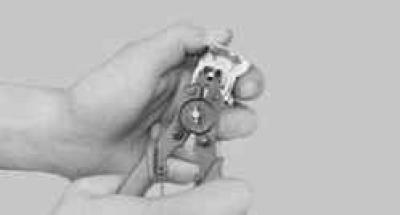

15. Снимите с хвостовика цилиндра выключателя стопорное кольцо…

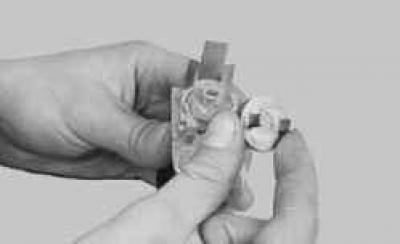

16. …поводок…

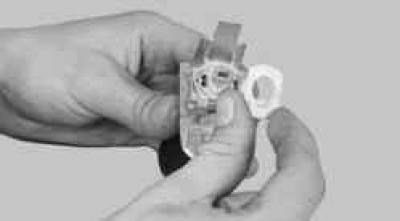

17. …и дистанционную шайбу.

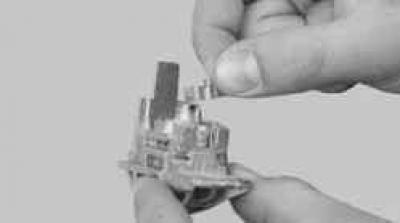

18. Извлеките из корпуса выключателя упорную пластину…

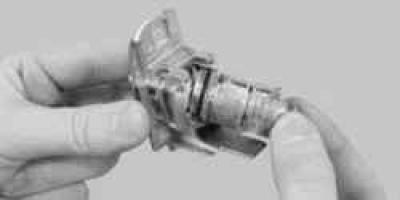

19. …и выньте из отверстия корпуса цилиндр выключателя.

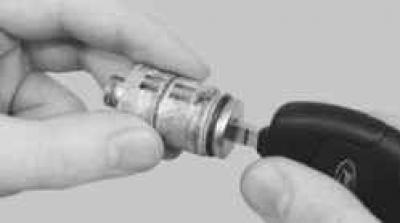

20. Вставьте в личинку цилиндра ключ…

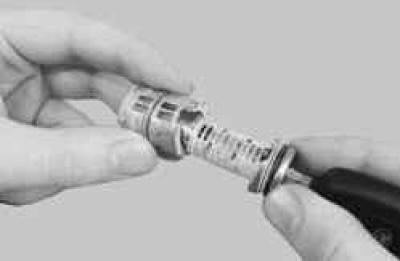

21. …и извлеките личинку из корпуса цилиндра.

22. Соберите выключатель замка передней двери в порядке, обратном разборке. Перед сборкой смажьте личинку выключателя силиконовой смазкой. Не забудьте зафиксировать стопорную пластину в корпусе, закернив края его паза в четырех местах.
