Снятие, разборка и установка заднего бампера
Кузов и покрытие. Элементы кузова. Форд Фокус 2

Главная > Focus > Фокус 2 > Кузов и покрытие > Элементы кузова > Снятие, разборка и установка заднего бампера
            0


Вам потребуются: все инструменты, необходимые для снятия брызговиков и подкрылков задних колес (см. «Снятие и установка брызговиков колес и подкрылков»), а также торцовая головка «на 10», ключи «на 10», «на 13», отвертки с крестообразным и плоским лезвиями.

1. С обеих сторон автомобиля снимите брызговики и подкрылки задних колес (см. «Снятие и установка брызговиков колес и подкрылков»).

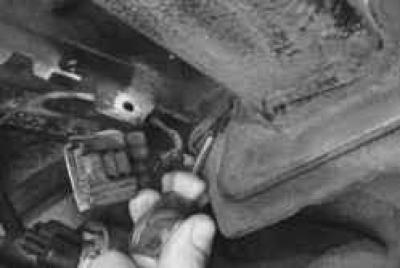

2. Снизу автомобиля в его правой задней части отсоедините от кронштейна колодку жгута проводов фонаря света заднего хода и заднего противотуманного фонаря, поддев ее отверткой.

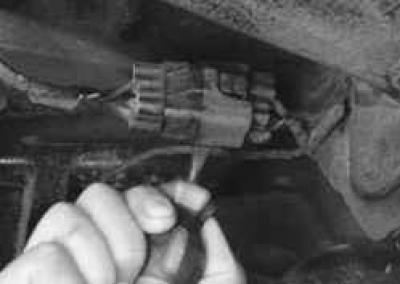

3. Сжав фиксаторы колодки…

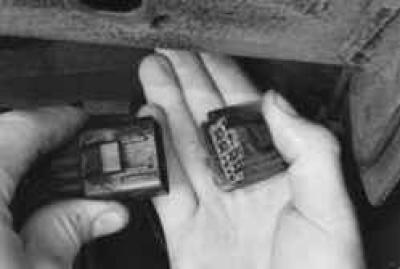

4. …разъедините ее.

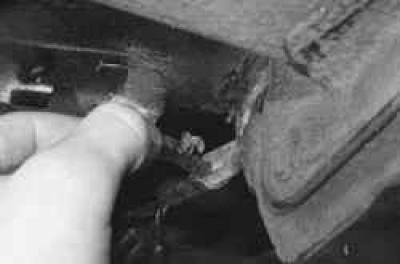

5. Поддев отверткой держатель жгута проводов фонаря света заднего хода и заднего противотуманного фонаря…



6. …отсоедините держатель от лонжерона кузова.

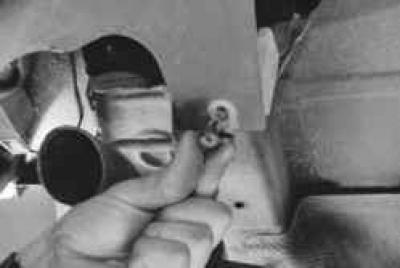

7. Снизу бампера с обеих его сторон выверните фиксаторы двух пистонов крепления бампера к кузову…



8. …и, поддев отверткой…



9. …извлеките пистоны.



10. Изнутри обеих арок задних колес отверните по одной гайке крепления концов бампера к кузову.



11. Откройте дверь задка и с обеих сторон автомобиля выверните по одному винту верхнего крепления бампера к кузову.




12. Потянув наружу, отсоедините держатели концов бампера от кузова…



13. …и снимите задний бампер.

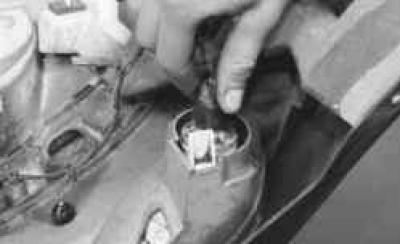

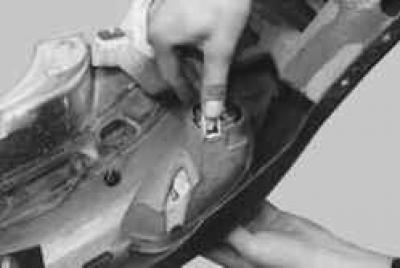

14. Если задний бампер снят для замены, снимите с него фонарь света заднего хода, противотуманный фонарь и жгут проводов, а затем установите их на новый бампер. Для этого поверните патроны ламп фонаря света заднего хода и противотуманного фонаря против часовой стрелки…

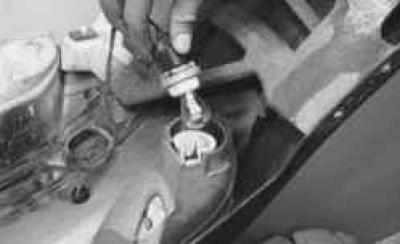

15. …и извлеките патроны вместе с лампами из обоих фонарей.



16. Поддев отверткой, отсоедините от бампера восемь держателей жгута проводов и снимите жгут.



ПРИМЕЧАНИЕ: Так расположены держатели жгута проводов на заднем бампере.



17. Отожмите фиксаторы…

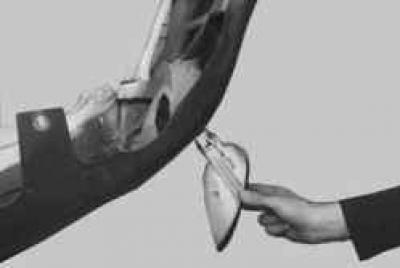

18. …и снимите фонари.



19. При повреждении бруса заднего бампера отверните с обеих сторон автомобиля по четыре гайки крепления бруса к лонжеронам кузова (одна из гаек на фото не видна, так как закрыта брусом) и снимите брус.

20. Установите задний бампер и все снятые детали в порядке, обратном снятию.
