Снятие и установка брызговиков колес и подкрылков
Кузов и покрытие. Элементы кузова. Форд Фокус 2

Главная > Focus > Фокус 2 > Кузов и покрытие > Элементы кузова > Снятие и установка брызговиков колес и подкрылков
            0


В арках передних и задних колес установлены пластиковые подкрылки, защищающие кузов от абразивного воздействия песка и камней, отбрасываемых колесами. Брызговики, установленные за передними колесами, защищают пороги кузова. Задние брызговики защищают автомобили, едущие следом, от повреждения вылетающими из-под задних колес камнями.

Вам потребуются: ключи TORX T25 и Т30, отвертки с плоским и крестообразным лезвиями.

ПРИМЕЧАНИЕ: Работа показана для брызговиков и подкрылков с левой стороны автомобиля. Правые брызговики и подкрылки снимают и устанавливают аналогично.

ПРИМЕЧАНИЕ: Перед снятием брызговиков и подкрылков предварительно нужно снять соответствующее колесо.

Для снятия брызговика переднего колеса выполните следующие операции.

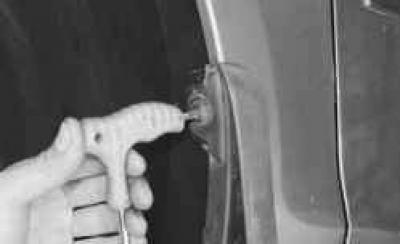

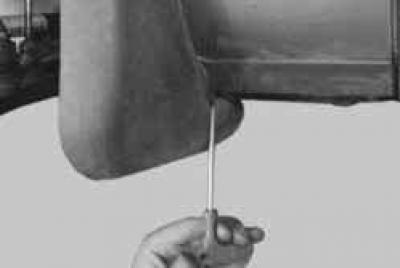

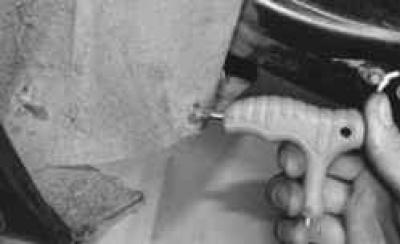

1. Выверните нижний…

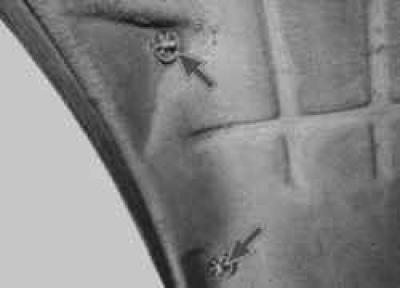

2. …и верхний винты крепления брызговика к переднему крылу.

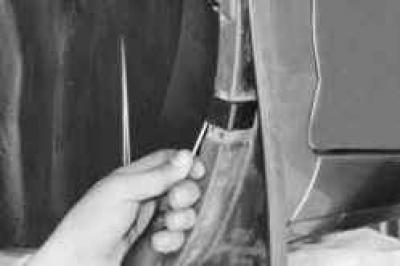

3. Поддев отверткой пружинный фиксатор держателя брызговика…

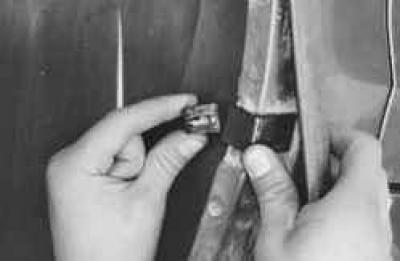

4. …снимите фиксатор, держатель…

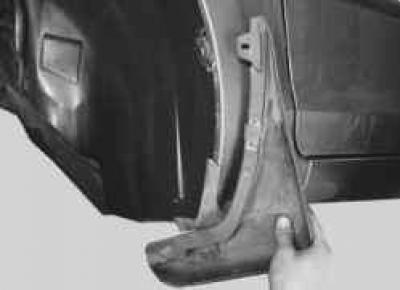

5. …и брызговик.

6. Установите брызговик переднего колеса в порядке, обратном снятию.

Для снятия переднего подкрылка выполните следующие операции.

1. Снимите брызговик переднего колеса (см. выше в данном подразделе).

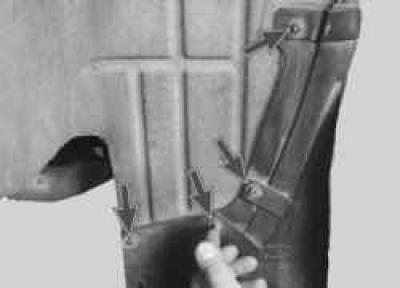

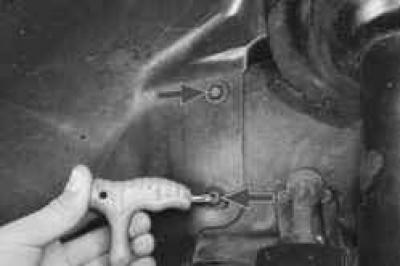

2. Выверните три винта крепления подкрылка к переднему бамперу…




3. …два винта крепления к брызговику моторного отсека впереди амортизаторной стойки…



4. …один винт сзади стойки…

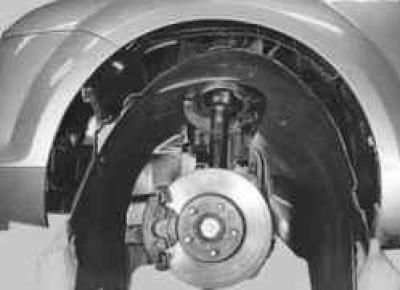

5. …и снимите подкрылок.

6. Установите передний подкрылок в порядке, обратном снятию.

Для снятия брызговика заднего колеса выполните следующие операции.



1. Выверните четыре винта крепления брызговика к заднему бамперу…

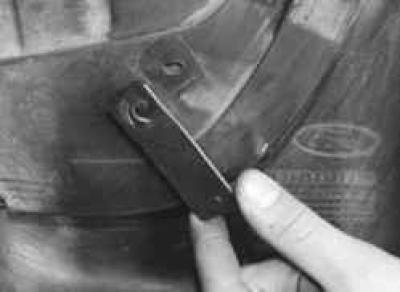

2. …одновременно снимая держатели брызговика, установленные под тремя наружными винтами…

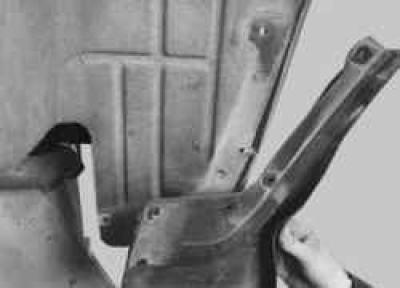

3. …и снимите брызговик заднего колеса.

4. Установите брызговик заднего колеса в порядке, обратном снятию.

Для снятия заднего подкрылка выполните следующие операции.

1. Снимите брызговик заднего колеса (см. выше в данном подразделе).

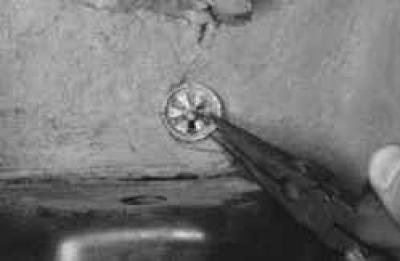

2. Захватив пассатижами, снимите со шпилек кузова…

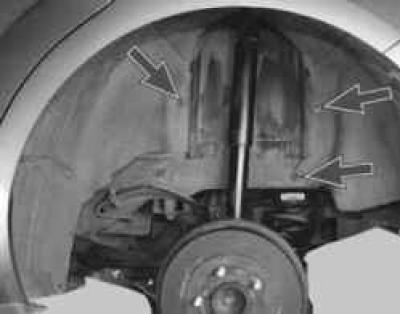

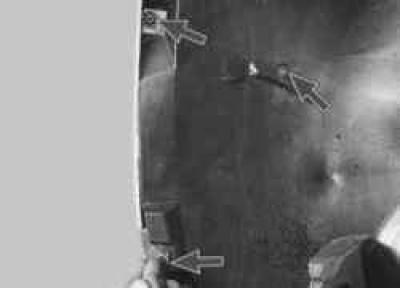

3. …три пружинных держателя брызговика на боковине кузова…



4. …один держатель впереди снизу…



5. …два держателя впереди сверху…



6. …один держатель сзади сверху…

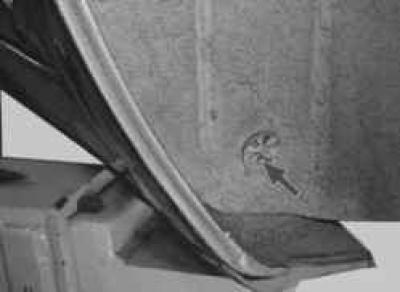

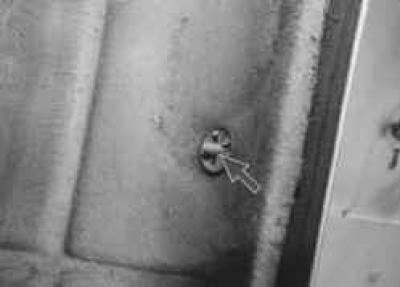

7. …и выверните винт крепления подкрылка впереди снизу.

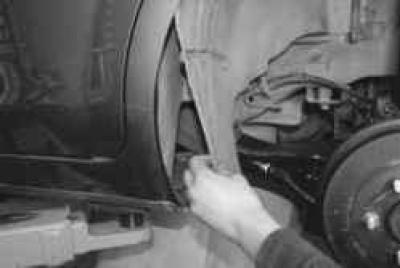

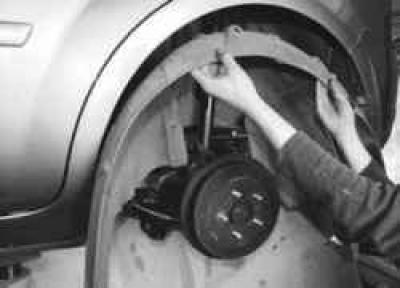

8. Сдвиньте подкрылок со шпилек…



9. …и снимите с автомобиля.

10. Установите задний подкрылок в порядке, обратном снятию.
