Установка двигателя с механической трансмиссией iB5

            0

Специальный инструмент


Приспособление для подъема двигателя 303-122 (21068А)
Приспособление для снятия и установки зажимов шлангов радиатора 303-397 (24-003)

Общее оборудование:
  • Сборочный стол
  • Фиксирующий хомут
  • Подъемник
  • Деревянные блоки

НаименованиеСпецификация
Хомуты
Высокотемпературная смазкаESD-M1C220-A

Все автомобили

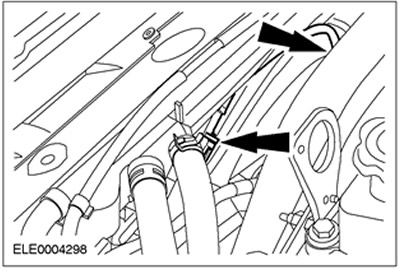

1. Замените контргайки и стопорное кольцо. При необходимости используйте для установки и снятия шлангов охлаждающей жидкости и вентиляционных шлангов специальный инструмент 303-397.

2. Подготовительные операции:
  • Используя фиксирующий хомут для крепления, установите коробку передач на сборочный стенд.

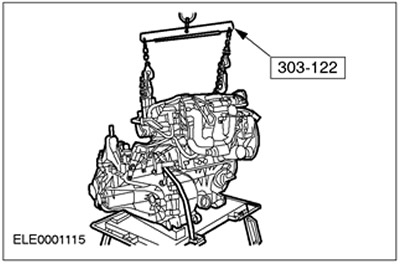

  • Закрепите двигатель на подъемнике, приведите его в требуемое положение по отношению к коробке передач и подоприте, используя деревянные блоки.

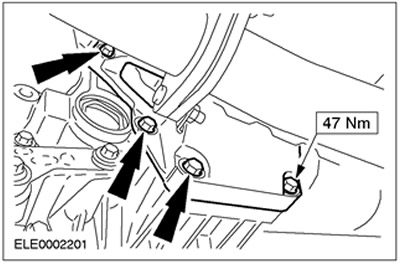

3. Затяните болты фланца.




4. Затяните болты фланца (продолжение).

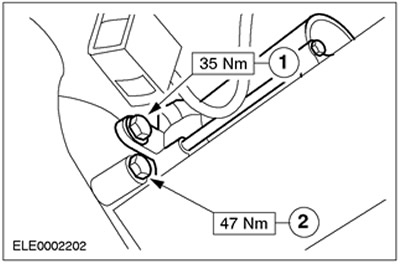

5. Установите стартер и затяните болт фланца.
  • 1.Болт стартера
  • 2.Болт фланца



6. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

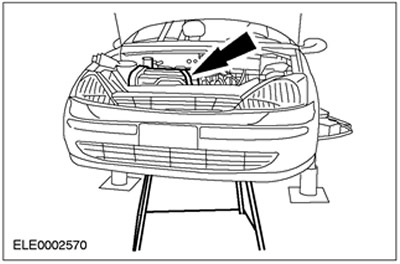

7. Установите двигатель в сборе с коробкой передач, закрепленный на сборочном стенде, под автомобиль. Аккуратно опустите автомобиль.




8.
ПРИМЕЧАНИЕ: Вручную вверните и затяните болты и гайки.

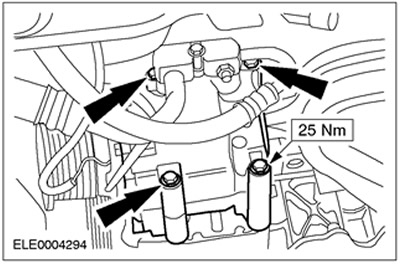

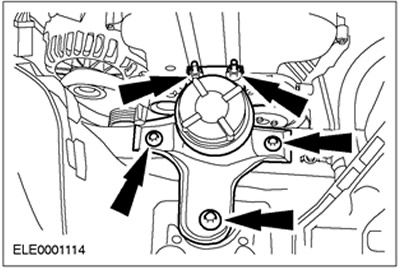

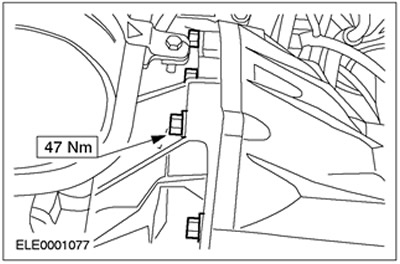

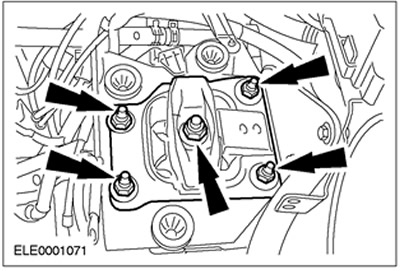

Установите переднюю опору двигателя.



9.
ПРИМЕЧАНИЕ: Вручную затяните гайки.

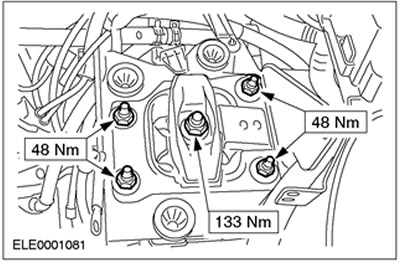

Установите заднюю опору двигателя.



10.
ПРЕДОСТЕРЕЖЕНИЕ: Вытекание тормозной жидкости. Соблюдайте меры безопасного обращения с тормозной жидкостью. За дополнительной информацией обратитесь к Разделу 206-00.

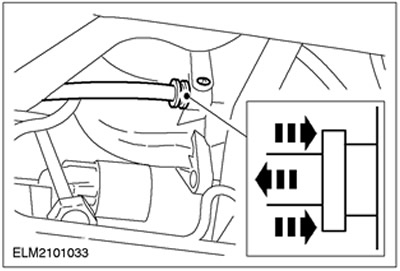

Подсоедините трубопровод высокого давления рабочего цилиндра сцепления.



11. Снимите фиксирующий хомут с коробки передач.

12. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02. Уберите сборочный стенд.

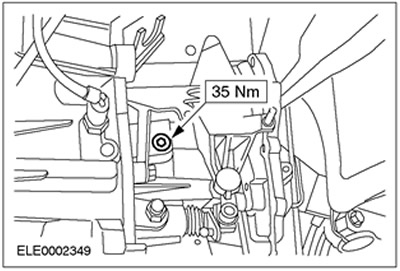

13. Установите ограничитель крена двигателя.



14.
ПРЕДОСТЕРЕЖЕНИЕ: Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов, а наружный шарнир - на угол, превышающий 45 градусов.


ПРИМЕЧАНИЕ: Используйте новые болты и новую крышку промежуточного подшипника.


Установите правую полуось переднего ведущего моста вместе с промежуточным валом.



15.
ПРИМЕЧАНИЕ: Правильно зафиксируйте стопорное кольцо.

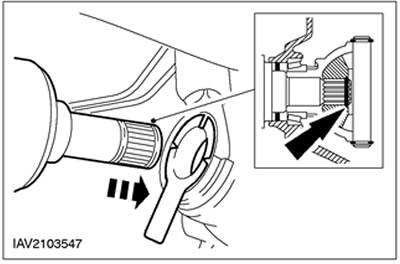

Вставьте левую полуось переднего ведущего моста вместе с новым стопорным кольцом в коробку передач.

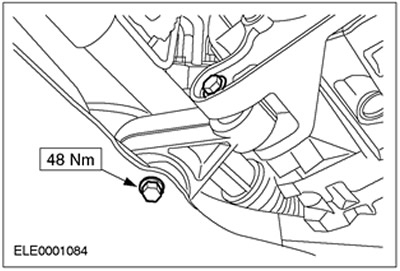

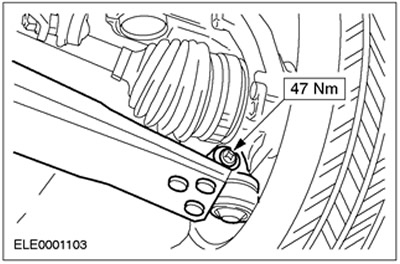

16. Подсоедините оба рычага подвески (показана правая сторона).



17. Установите оба передних колеса. За дополнительной информацией обратитесь к Разделу 204-04.

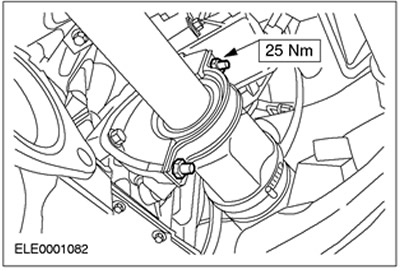

18. Установите гибкую выпускную трубу.



19. Опустите автомобиль.

20. Затяните гайки/болты задней опоры двигателя.



21. Затяните гайки передней опоры двигателя.

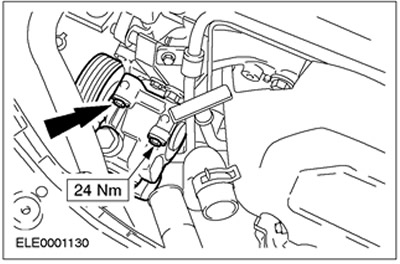

22. Установите насос усилителя рулевого управления и вверните верхние болты.



23. Подсоедините кронштейн для трубопровода высокого давления усилителя рулевого управления.

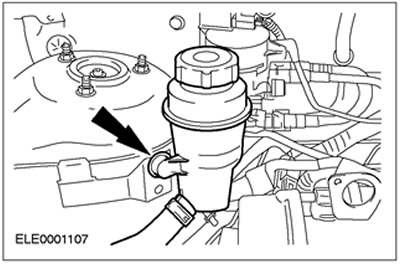

24. Подсоедините бачок PAS.

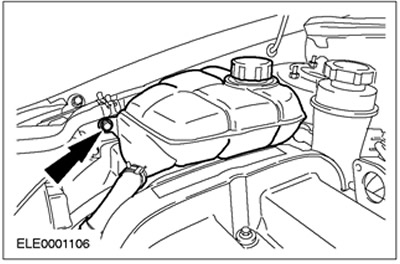

25. Установите расширительный бачок системы охлаждения.



26. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

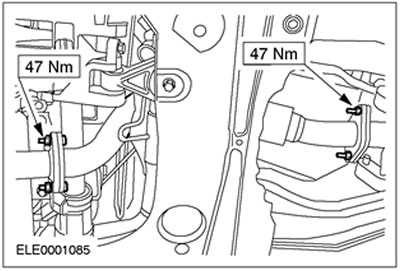

27. Вверните два нижних болта насоса усилителя рулевого управления и подсоедините шланг охлаждающей жидкости.



Автомобили с системой воздушного кондиционирования

28. Установите компрессор системы воздушного кондиционирования.



Все автомобили

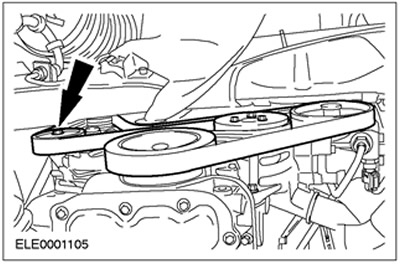

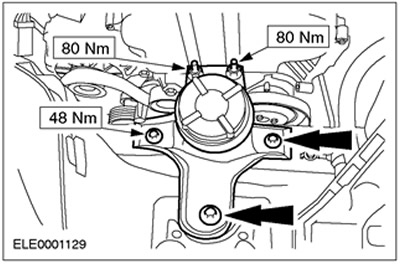

29. Наденьте и натяните приводной ремень (показан автомобиль без системы воздушного кондиционирования). Поверните натяжитель ремня по часовой стрелке.



30. Установите крышку приводного ремня.



31. Установите трос переключения и трос выбора передач. Установите трос переключения и трос выбора передач, повернув по часовой стрелке опорное кольцо, расположенное на кронштейне.



32. Залейте рабочую жидкость коробки передач до уровня на (0-15) мм ниже нижней кромки отверстия для проверки уровня жидкости.



33. Установите крышку тросов переключения и выбора передач.

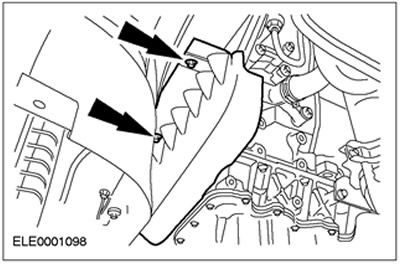

34. Установите воздушный дефлектор и вентилятор радиатора. Выверьте положение воздушного дефлектора и зафиксируйте его сверху с обеих сторон (показана левая сторона).



35. Опустите автомобиль.

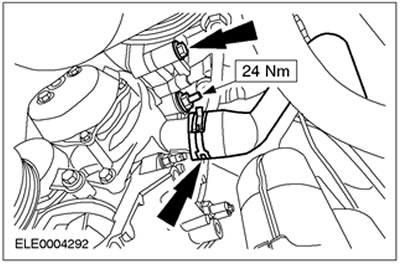

36. Подсоедините шланги охлаждающей жидкости.



37. Подсоедините топливопроводы. Подсоедините провод "массы".



38. Подсоедините вакуумный шланг вакуумного усилителя тормозов.



39. Подсоедините вакуумные шланги.

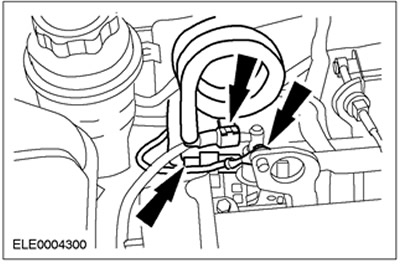

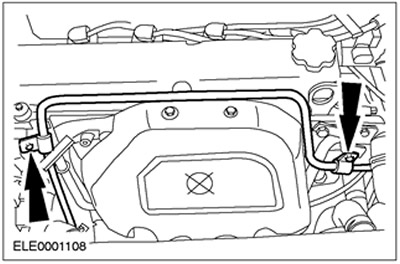

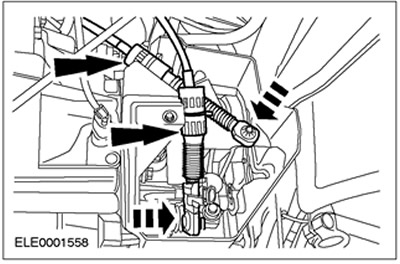

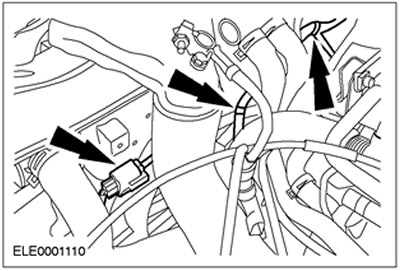

40. Состыкуйте электрические разъемы переключателя фонарей заднего хода и датчика СКР. Зафиксируйте жгут электропроводки двигателя.

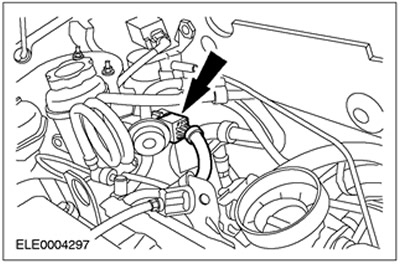

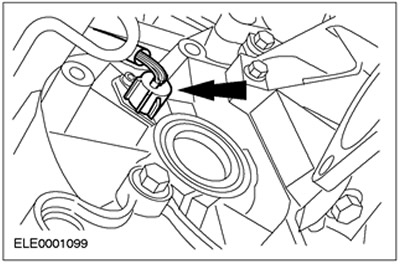

41. Состыкуйте электрический разъем датчика VSS.



42. Состыкуйте электрический разъем жгута электропроводки двигателя.



43.
ПРЕДОСТЕРЕЖЕНИЕ: Вытекание тормозной жидкости. Соблюдайте правила безопасного обращения с тормозной жидкостью. За дополнительной информацией обратитесь к Разделу 206-00.

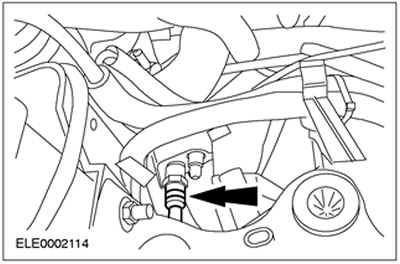

Подсоедините нагнетательную магистраль к рабочему цилиндру сцепления. Установите пружинный зажим.

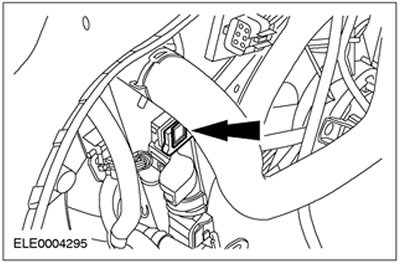

44. Состыкуйте электрический разъем вентилятора радиатора. Установите хомуты.



45. Состыкуйте электрический разъем модуля РСМ.

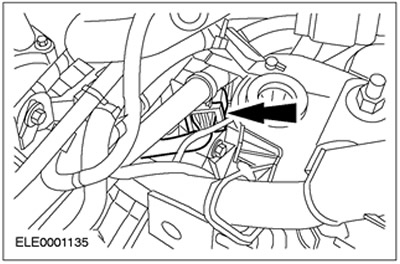

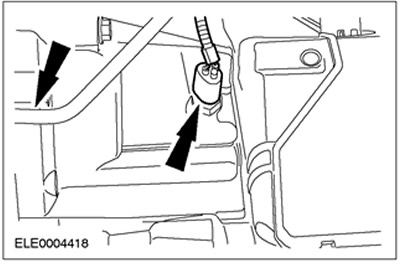

46. Состыкуйте разъем подогреваемого кислородного датчика (HO2S) и разъем реле давления насоса усилителя рулевого управления.

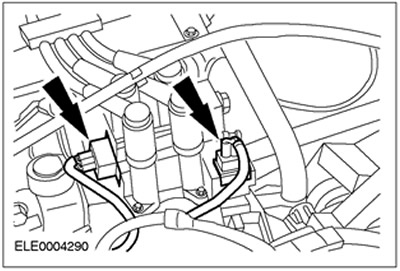

47. Состыкуйте разъемы катушки EI и фильтра подавления радиопомех.

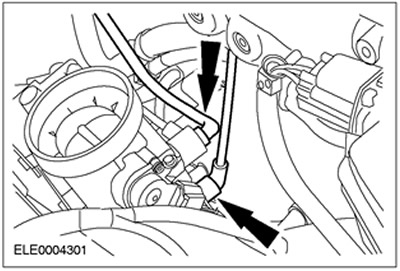

48. Установите трос акселератора.
  • 1.Закрепите трос акселератора.
  • 2.Зафиксируйте пластмассовый зажим.



49. Установите впускной трубопровод.

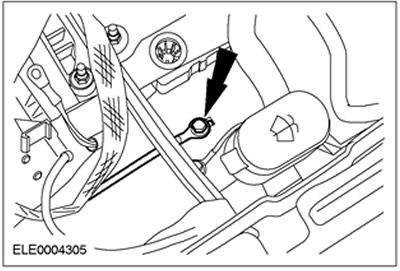

50. Подсоедините кабель заземления.

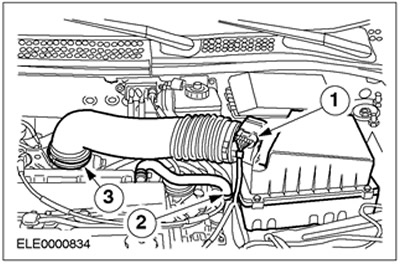

51. Установите корпус воздушного фильтра.
  • Установите корпус воздушного фильтра на резиновую втулку.
  • 1.Состыкуйте разъем датчика массового расхода воздуха (MAF).
  • 2.Подсоедините шланг вентиляции картера.
  • 3.Подсоедините впускной шланг.



52.
ПРИМЕЧАНИЕ: Заблокируйте от проворачивания с помощью шестигранного ключа.

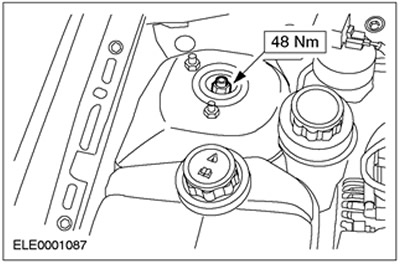

Затяните гайки стоек подвески справа и слева.
  • Затяните усилием руки с помощью накидного гаечного ключа.
  • Для затягивания предписанным моментом затяжки используйте динамометрический ключ.

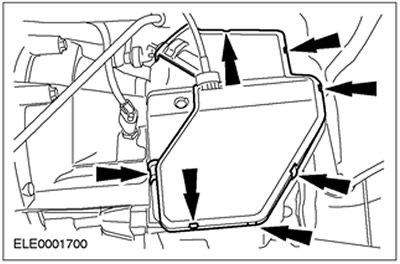

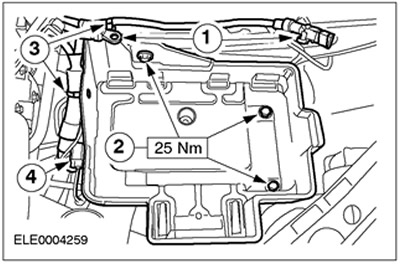

53. Установите поддон аккумулятора.
  • 1.Подсоедините провод "массы" и провод питания.
  • 2.Вверните болты.
  • 3.Зафиксируйте жгут электропроводки в требуемом положении.
  • 4.Состыкуйте и зафиксируйте электрический разъем.



54. Установите аккумулятор.

55. Отсоедините специальный инструмент. Зафиксируйте чехлы.

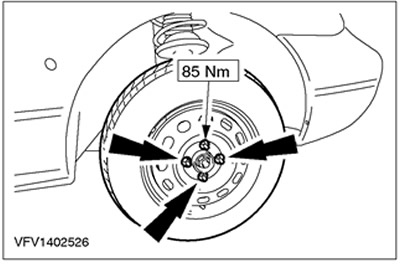

56. Затяните гайки колес.



57. Стандартные заключительные операции:
  • Залейте охлаждающую жидкость. За дополнительной информацией обратитесь к Разделу 303-03.
  • Проверьте уровень трансмиссионной жидкости и при необходимости долейте жидкость. За дополнительной информацией обратитесь к Разделу 308-03A / 308-03B / 308-03C.
  • Удалите воздух из гидропривода сцепления. За дополнительной информацией обратитесь к Разделу 308-03A / 308-03B / 308-03C.
  • Введите ключевой код радио.
  • Перепрограммируйте предварительно настроенные радиостанции.
  • Выполните дорожное испытание, чтобы дать модулю РСМ возможность запомнить данные.
