Снятие


1. Стандартные подготовительные процедуры:
  • Запишите ключевой код радио.
  • Запишите предварительно настроенные радиостанции.

ПРЕДОСТЕРЕЖЕНИЕ: Отсоедините провод "массы" от аккумулятора.

2. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

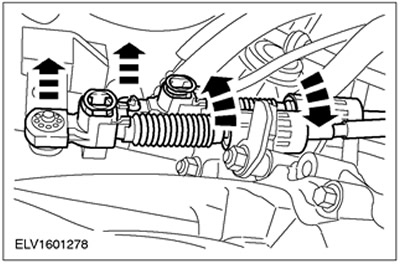

3. Отсоедините тросы выбора и переключения передач от коробки передач.
  • Снимите трос переключения передач, повернув опорное кольцо против часовой стрелки.
  • Опустите автомобиль.

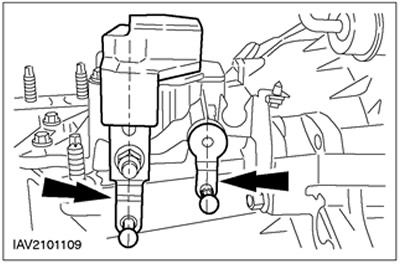

4. Переместите рычаги выбора и переключения на коробке передач в нейтральное положение (оба рычага должны находиться в вертикальном положении).

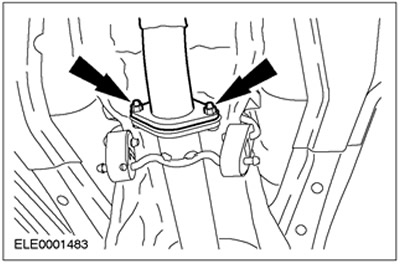

5. Рассоедините фланцевое соединение системы выпуска и открепите систему от резиновых опор.



6. Отсоедините теплозащитный экран и сдвиньте его назад.
  • Высвободите тросы переключения и выбора из зажимов пола.



7. Опустите автомобиль.

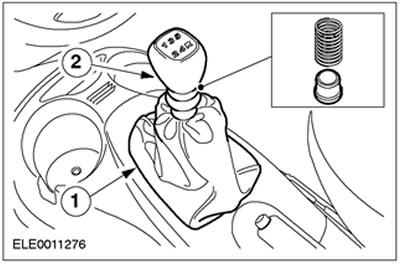

8. Снимите крышку рычага переключения передач.
  • 1. Высвободите крышку.
  • 2. Снимите рукоятку рычага переключения передач. Снимите демпфирующие втулки и пружину сжатия.
  • Рассоедините разъемы (количество и конфигурация зависит от конкретного оборудования).

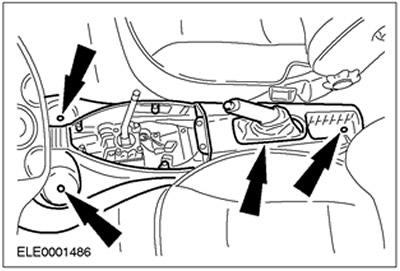

9. Снимите центральную консоль.



10. Снимите канал отопителя задней ниши для ног.

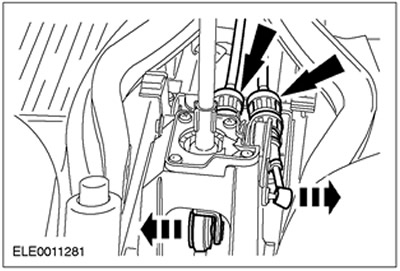

11. Отсоедините тросы переключения и выбора от рычага переключения передач.
  • Снимите тросы переключения и выбора, повернув опорные кольца против часовой стрелки.

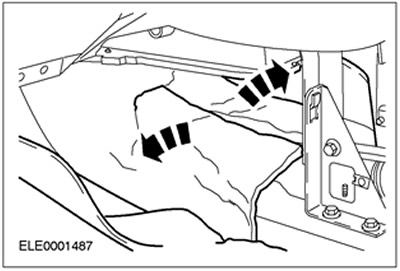

12. Разрежьте коврик и амортизирующий настил и откиньте их в сторону (показано при снятом теплообменнике).

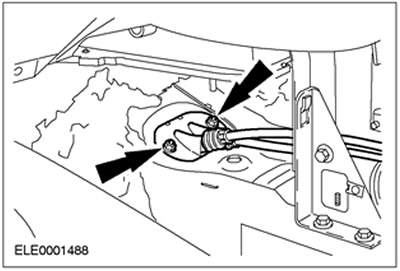

13. Отсоедините канал для тросов переключения передач от пола и протяните тросы в салон (показано при снятом теплообменнике).



Установка

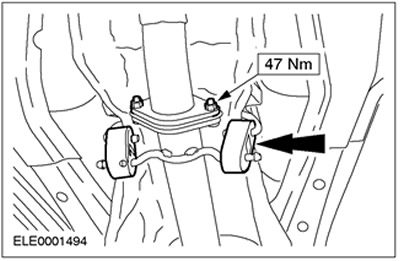

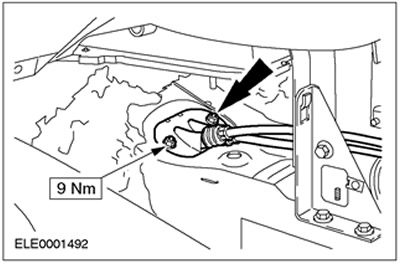

1. Установите элементы на место, действуя в обратной последовательности (показано при снятом теплообменнике).



2.


3. Отрегулируйте тросы переключения и выбора передач.
  • За дополнительной информацией обратитесь к Разделу 308-00.

4. Стандартные заключительные операции:
  • Подсоедините провод "массы" к аккумулятору.
  • Введите ключевой код радио.
  • Перепрограммируйте предварительно настроенные радиостанции.
  • Настройте часы.
  • Выполните дорожное испытание, чтобы дать модулю РСМ возможность запомнить данные.
