Рычажный механизм переключения передач - снятие и установка

Снятие

1. Снимите чехол и рукоятку рычага переключения передач.

2. Снимите напольную консоль. За дополнительной информацией обратитесь к Разделу 501-12.

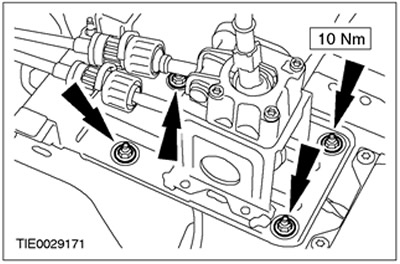

3. Снимите гайки крепления рычажного механизма переключения передач.

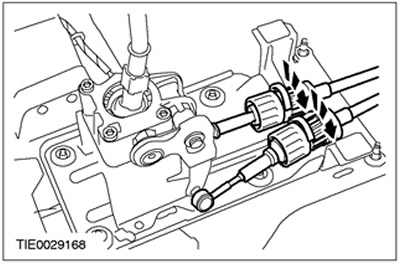

4. Отсоедините тросы переключения передач от рычажного механизма переключения передач.

• Поверните опорные втулки по часовой стрелке и отсоедините тросы от кронштейна.

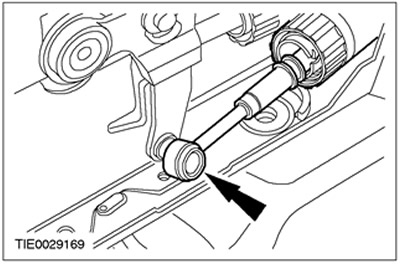

5. Отсоедините трос переключения передач от рычага переключения передач.

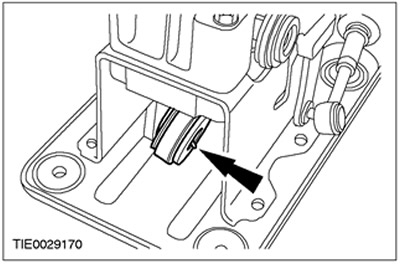

6. Отсоедините трос выбора от рычага выбора передач.



7. Снимите рычажный механизм переключения передач.

Установка

1. Установите элементы на место, действуя в обратной последовательности.

2. Отрегулируйте тросы переключения передач. За дополнительной информацией обратитесь к Разделу 308-00.
