Рычаг переключения передач - разборка и сборка
Силовой агрегат. Механическая коробка iB5. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Механическая коробка iB5 > Рычаг переключения передач - разборка и сборка
            0

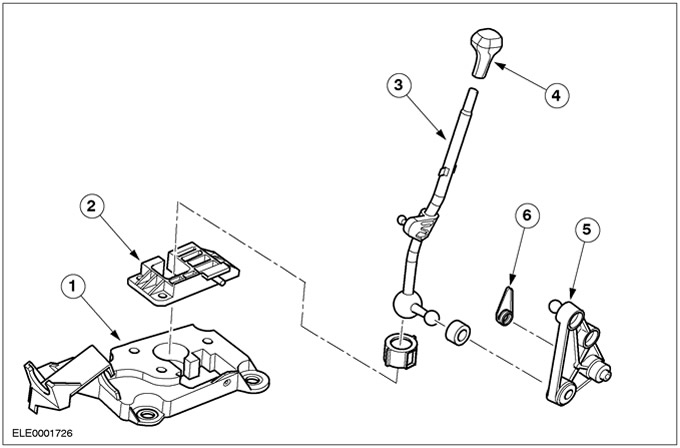

Общий вид механизма переключения передач




Поз.№ Запасной ЧастиНаименование
1-Опорная пластина
2-Крепежная пластина
3-Рычаг переключения передач с втулками
4-Рукоятка рычага переключения передач
5-Рычаг кронштейна
6-Пружина

Разборка


1. Снимите рычаг переключения передач.

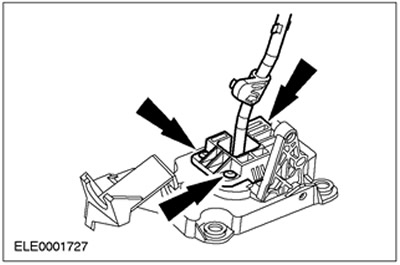

2. Снимите элементы в соответствии с изображением, данным на общем виде.

Сборка

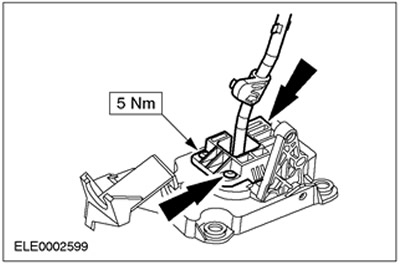

1. Установите элементы на место, действуя в обратной последовательности.
