Пластина выбора передач - разборка и сборка
Силовой агрегат. Механическая коробка iB5. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Механическая коробка iB5 > Пластина выбора передач - разборка и сборка
            0

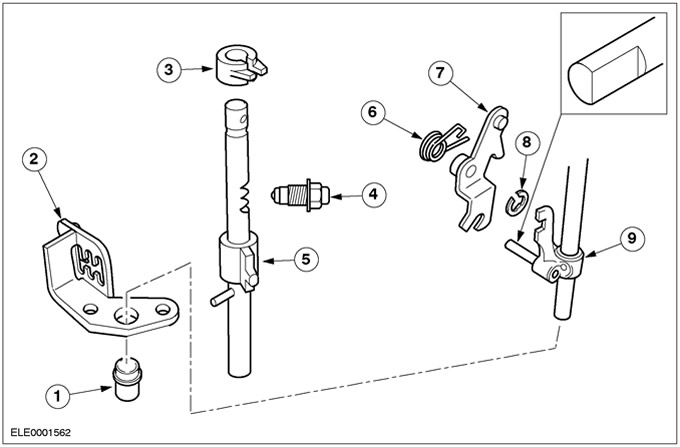

Краткий обзор механизма выбора передач




Поз.№ Запасной ЧастиНаименование
1-Направляющая втулка штока выбора передач пятой передачи и передачи заднего хода
2-Пластина выбора передач
3-Стопорная втулка
4-Механизм блокировки вала выбора передач
5-Вал выбора передач
6-Возвратная пружина рычага выбора передачи заднего хода
7-Рычаг выбора передачи зад-него хода
8-Стопорное кольцо
9-Шток выбора пятой передачи и передачи заднего хода

Разборка


1. Снимите механизм выбора передач.
  • 1. Шток выбора пятой передачи и передачи заднего хода.
  • 2. Вал выбора передач
  • 3. Рычаг выбора передачи заднего хода.

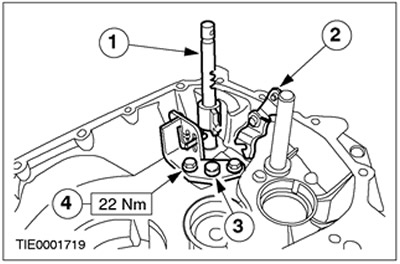

  • 4. Пластина выбора передач
  • 5. Направляющая втулка штока выбора пятой передачи и передачи заднего хода.



Сборка


1. Установите механизм выбора передач.

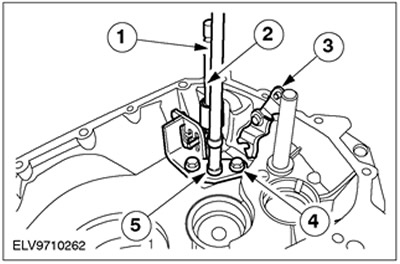

  • 1. Вал выбора передач
  • 2. Рычаг выбора передачи заднего хода.
  • 3. Направляющая втулка штока выбора пятой передачи и передачи заднего хода.
  • 4. Пластина выбора передач
  • 5. Шток выбора пятой передачи и передачи заднего хода.
