Вторичный вал - разборка и сборка
Силовой агрегат. Механическая коробка iB5. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Механическая коробка iB5 > Вторичный вал - разборка и сборка
            0


Специальный инструмент


Съемник подшипника (основной инструмент) 205-295 (15-050А)
Приспособление для установки втулки/ масляного уплотнения выступающей части картера 308-045 (16-015)
Цанга для 205-295 307-217 (17-048)

Общее оборудование:
  • Двухопорный съемник
  • Пресс
  • Стопорное кольцо

НаименованиеСпецификация
Трансмиссионная жидкость для механической коробки передачWSD-M2C200-C

Разборка

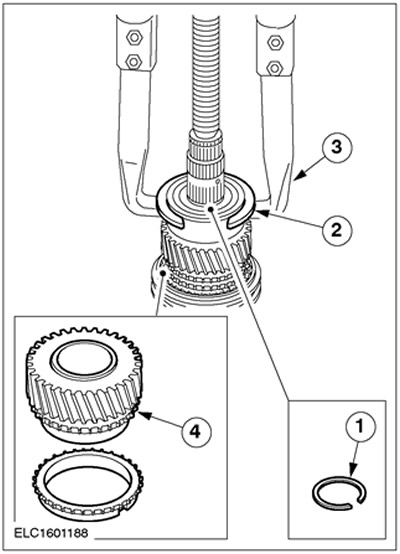

1. Снимите роликовый подшипник и шестерню четвертой передачи.
  • 1. Снимите малое пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
  • 2. Установите соответствующеепружинное кольцо.
  • 3. Используя соответствующийдвухопорный съемник , снимите роликовый подшипник.
  • 4. Снимите шестерню четвертой передачи и кольцо синхронизатора.

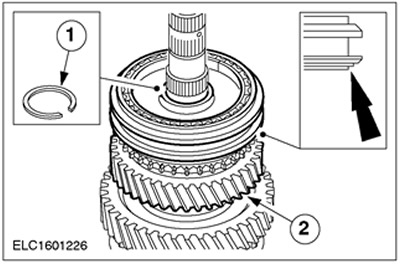

2. Снимите синхронизатор третьей и четвертой передачи в сборе.
  • 1. Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
  • 2. Снимите синхронизатор, синхронизатор третьей и четвертой передачи в сборе и шестерню третьей передачи.

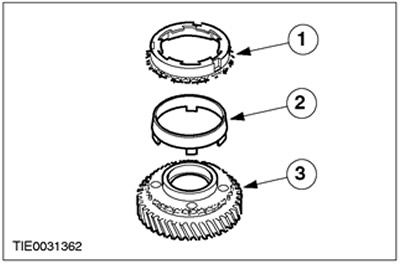

3. Снимите кольцо синхронизатора третьей передачи с шестерни третьей передачи.
  • 1. Наружное кольцо синхронизатора
  • 2. Конусное кольцо синхронизатора
  • 3. Шестерня третьей передачи.



4. ПРИМЕЧАНИЕ: Показан двойной синхронизатор, это элемент для замены при обслуживании.


Разберите синхронизатор третьей передачи в сборе.
  • 1. Наружное кольцо синхронизатора
  • 2. Конусное кольцо синхронизатора
  • 3. Внутреннее кольцо синхронизатора
  • 4. Шестерня третьей передачи.

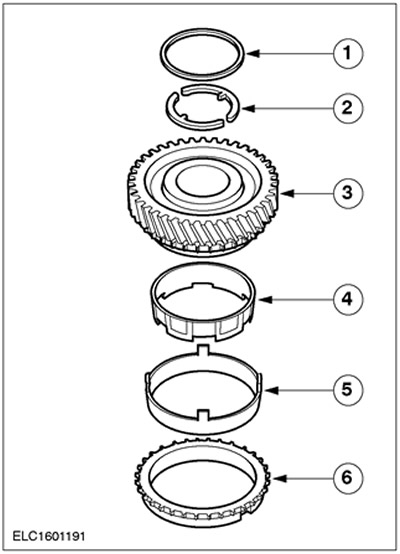

5. Снимите шестерню второй передачи и синхронизатор в сборе.
  • 1. Стопорное кольцо
  • 2. Стопорные кольца
  • 3. Шестерня второй передачи
  • 4. Внутреннее кольцо синхронизатора
  • 5. Конусное кольцо синхронизатора
  • 6. Наружное кольцо синхронизатора



6. ПРИМЕЧАНИЕ: Снимите синхронизатор в сборе вместе с шестерней первой передачи.

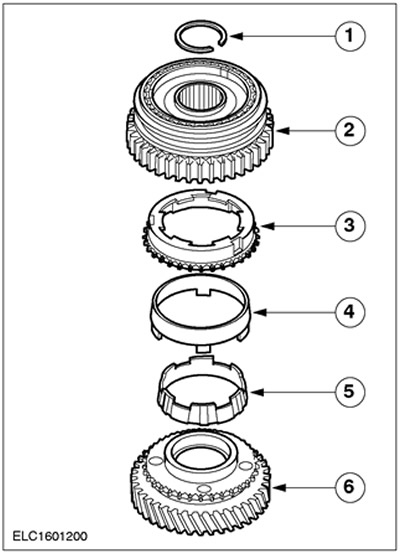

Снимите шестерни первой передачи и шестерню передачи заднего хода, синхронизатор и синхронизатор в сборе.
  • 1. Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
  • 2. Снимите синхронизатор первой и второй передачи и шестерню передачи заднего хода.
  • 3. Наружное кольцо синхронизатора
  • 4. Конусное кольцо синхронизатора
  • 5. Внутреннее кольцо синхронизатора
  • 6. Шестерня первой передачи.



7. ПРЕДОСТЕРЕЖЕНИЕ: Чтобы облегчить сборку, отметьте положение муфты синхронизатора относительно ступицы синхронизатора.

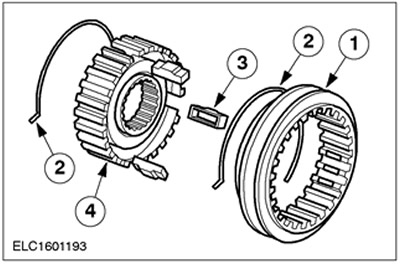

Разберите ступицу синхронизатора.
  • 1. Муфта синхронизатора
  • 2. Пружина синхронизатора
  • 3. Сухарь синхронизатора
  • 4. Ступица синхронизатора



8. ПРИМЕЧАНИЕ: Установите упор в отверстие масляной воронки.

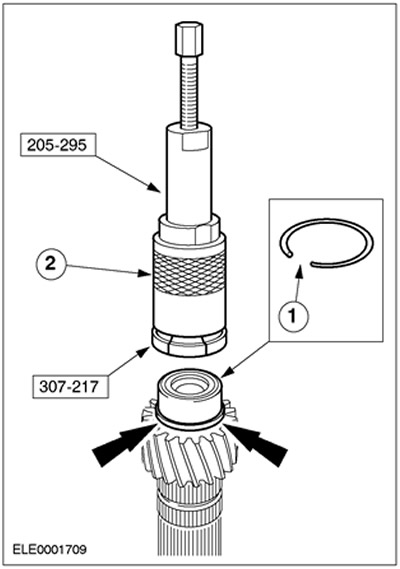

Используя специальные инструменты, снимите внутреннее подшипника вторичного вала.
  • 1. Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.
  • 2. Установите специальные инструменты ниже внутреннего кольца подшипника.



Сборка


ПРЕДОСТЕРЕЖЕНИЕ: Перед сборкой погрузите двойной синхронизатор в сборе в чистую трансмиссионную жидкость механической коробки передач.

1. Перед сборкой тщательно очистите и проверьте все рабочие поверхности и нанесите на них чистую трансмиссионную жидкость для механической коробки передач.

2. ПРИМЕЧАНИЕ: Установите новое пружинное кольцо внутреннего кольца подшипника вторичного вала.

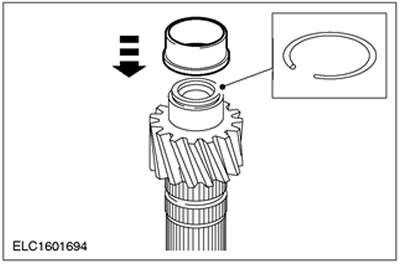

Установите внутреннее кольцо подшипника вторичного вала.
  • Равномерно нагрейте внутреннее кольцо подшипника приблизительно до 80°C и установите его на вторичный вал.
  • Установите стопорное кольцо.

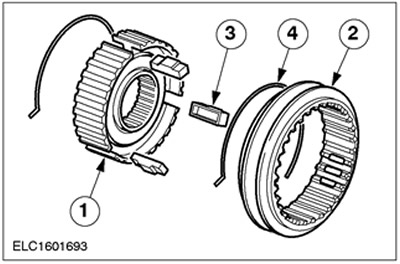

3. ПРИМЕЧАНИЕ: Соберите ступицу синхронизатора в соответствии с отметками.

Соберите ступицу синхронизатора.
  • 1. Ступица синхронизатора
  • 2. Установите муфту синхронизатора на ступицу синхронизатора.
  • 3. Установите сухари синхронизатора.
  • 4. Установите пружину синхронизатора.



4. ПРИМЕЧАНИЕ: Используйте новое пружинное кольцо шестерни первой передачи и передачи заднего хода.

Установите шестерню первой передачи и передачи заднего хода, синхронизатор и синхронизатор в сборе.
  • 1. Шестерня первой передачи.
  • 2. Внутреннее кольцо синхронизатора
  • 3. Конусное кольцо синхронизатора
  • 4. Наружное кольцо синхронизатора
  • 5. Установите синхронизатор первой и второй передачи и шестерню передачи заднего хода.
  • 6. Установите стопорное кольцо.



5. ПРИМЕЧАНИЕ: Перед установкой на вторичный вал соберите синхронизатор в сборе.

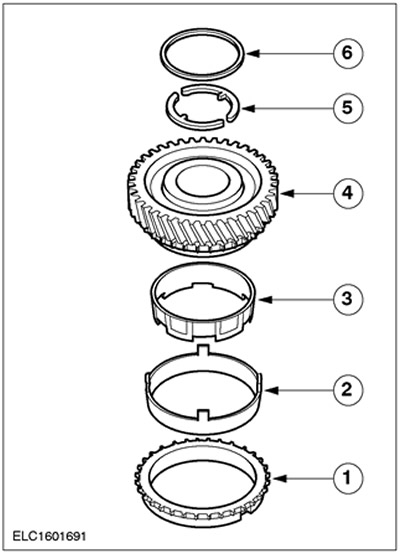

Установите шестерню второй передачи с синхронизатором в сборе.
  • 1. Наружное кольцо синхронизатора
  • 2. Конусное кольцо синхронизатора
  • 3. Внутреннее кольцо синхронизатора
  • 4. Шестерня второй передачи
  • 5. Стопорные кольца
  • 6. Стопорное кольцо



6. ПРИМЕЧАНИЕ: Показан двойной синхронизатор, это элемент для замены при обслуживании.

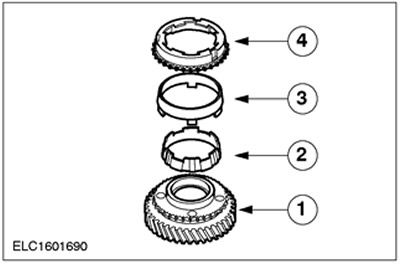

Соберите синхронизатор третьей передачи в сборе.
  • 1. Шестерня третьей передачи.
  • 2. Внутреннее кольцо синхронизатора
  • 3. Конусное кольцо синхронизатора
  • 4. Наружное кольцо синхронизатора

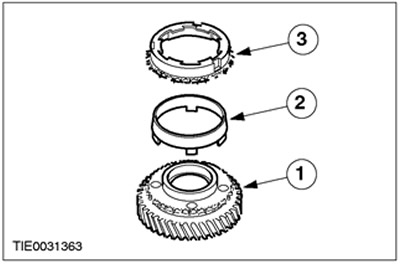

7. Установите кольцо синхронизатора третьей передачи на шестерню третьей передачи.
  • 1. Шестерня третьей передачи.
  • 2. Конусное кольцо синхронизатора
  • 3. Наружное кольцо синхронизатора

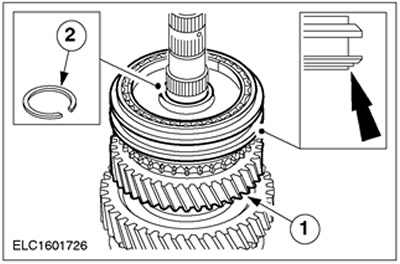

8. ПРИМЕЧАНИЕ: Установите новое пружинное кольцо синхронизатора третьей и четвертой передачи в сборе.

ПРИМЕЧАНИЕ: Установите муфту синхронизатора таким образом, чтобы кольцевая канавка была обращена вниз, а малый выступ ступицы был обращен вверх.

Установите синхронизатор третьей и четвертой передачи в сборе.
  • 1. Установите синхронизатор, синхронизатор третьей и четвертой передачи в сборе и шестерню третьей передачи.
  • 2. Установите стопорное кольцо.



9. ПРИМЕЧАНИЕ: Установите новое пружинное кольцо роликового подшипника.

ПРИМЕЧАНИЕ: Установите роликовый подшипник таким образом, чтобы кольцевая канавка была обращена наружу.

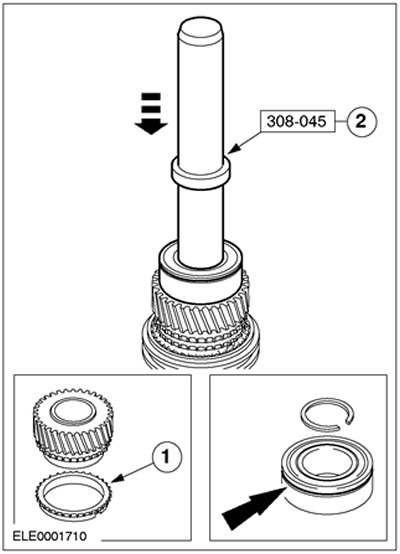

Используя специальный инструмент и соответствующий пресс, установите шестерню четвертой передачи и роликовый подшипник.
  • 1. Установите кольцо синхронизатора и шестерню четвертой передачи.
  • 2. Используя соответствующийпресс , установите роликовый подшипник.
  • Установите стопорное кольцо.
