Быстродействующая муфта - рассоединение и подсоединение
Силовой агрегат. Подача топлива. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Подача топлива > Быстродействующая муфта - рассоединение и подсоединение
            0


Рассоединение


ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Всегда присутствуют высокогорючие пары, которые могут воспламенится. Неследование этим указаниям в результате может привести к травматическим последствиям.

ПРЕДУПРЕЖДЕНИЕ: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Неследование этим указаниям в результате может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование системы впрыскивания топлива изготавливается с очень точными допусками и с минимальными зазорами. Поэтому особенно важно при работе с этими элементами соблюдать абсолютную чистоту. Открытые отверстия или магистрали всегда следует заглушать, используя соответствующие заглушки.

ПРИМЕЧАНИЕ: Разъемы питающих топливопроводов окрашены в белый цвет или распознаются по белому ободку. Разъемы возвратных топливопроводов окрашены в красный цвет или распознаются по красному ободку.

1. Сбросьте давление в топливной системе. За дополнительной информацией обратитесь к главе Сброс давления в системе подачи топлива имеющейся в этом разделе.

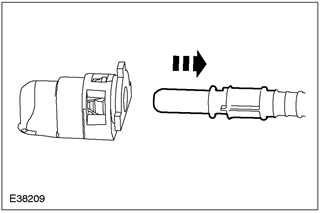

2. Рассоедините быстродействующую муфту топливопровода.

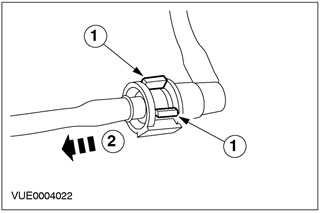

  • 1. Нажмите на стопорные элементы быстродействующей муфты топливопровода.
  • 2. Рассоедините быстродействующую муфту топливопровода.



3. Рассоедините быстродействующую муфту топливопровода.

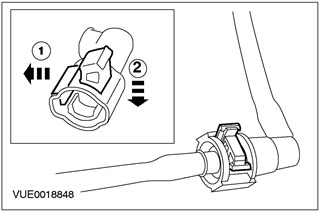

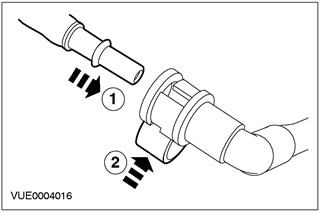

  • 1. Потяните стопорный элемент быстродействующей муфты топливопровода.
  • 2. Нажмите на зажим быстродействующей муфты топливопровода, чтобы высвободить топливопровод.



4. Рассоедините быстродействующую муфту топливопровода.

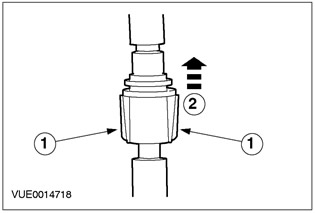

  • 1. Нажмите на стопорные элементы быстродействующей муфты топливопровода.
  • 2. Рассоедините быстродействующую муфту топливопровода.



5. Рассоедините быстродействующую муфту топливопровода.

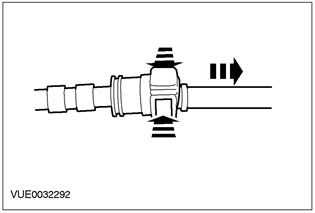

  • Нажмите на кнопки быстродействующей муфты топливопровода и потяните за топливопровод, чтобы отсоединить его.



6. Освободите быстродействующую муфту вентиляционной магистрали топливного бака.
  • Нажмите на стопорный выступ быстродействующей муфты вентиляционной магистрали топливного бака.

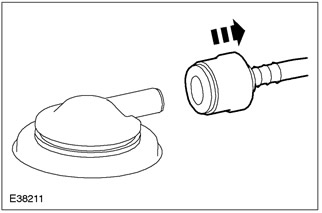

7. Рассоедините быстродействующую муфту вентиляционной магистрали топливного бака



8. Освободите быстродействующую муфту вентиляционной магистрали.
  • Нажмите на стопорный выступ быстродействующей муфты топливопровода.



9. Рассоедините быстродействующую муфту топливопровода.




Подсоединение


ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Всегда присутствуют высокогорючие пары, которые могут воспламенится. Неследование этим указаниям в результате может привести к травматическим последствиям.

ПРЕДУПРЕЖДЕНИЕ: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Неследование этим указаниям в результате может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование системы впрыскивания топлива изготавливается с очень точными допусками и с минимальными зазорами. Поэтому особенно важно при работе с этими элементами соблюдать абсолютную чистоту. Открытые отверстия или магистрали всегда следует заглушать, используя соответствующие заглушки.

ПРИМЕЧАНИЕ: Разъемы питающих топливопроводов окрашены в белый цвет или распознаются по белому ободку. Разъемы возвратных топливопроводов окрашены в красный цвет или распознаются по красному ободку.

1. ПРЕДОСТЕРЕЖЕНИЕ: После установки потяните за топливопровод, чтобы удостовериться в правильности его установки.

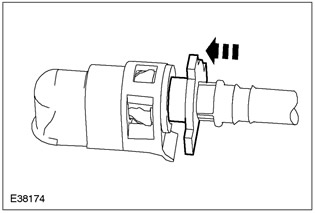

Установите быстродействующую муфту топливопровода.



2. ПРЕДОСТЕРЕЖЕНИЕ: После установки потяните за вентиляционную магистраль, чтобы удостовериться в правильности ее установки.

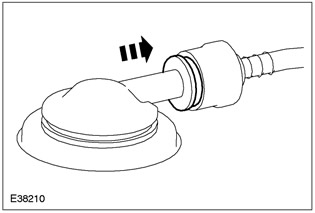

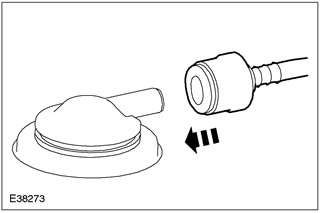

Установите быстродействующую муфту вентиляционной магистрали топливного бака.



3. ПРЕДОСТЕРЕЖЕНИЕ: При установке топливопровода удостоверьтесь в том, что он защелкнулся в требуемом положении. Чтобы удостовериться в правильности подсоединения топливопровода, потяните за него.

Установите быстродействующую муфту топливопровода.



4. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что выступ на топливопроводе полностью входит в быстродействующую муфту топливопровода.

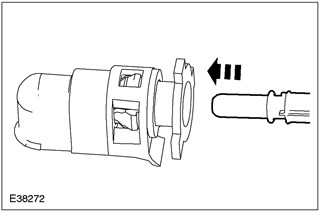

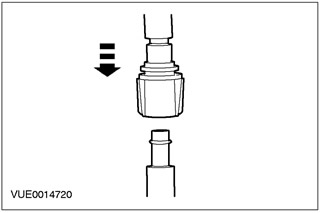

Установите быстродействующую муфту топливопровода.



5. ПРИМЕЧАНИЕ: Перед фиксацией стопорного элемента удостоверьтесь в том, что выступ на топливопроводе полностью входит в быстродействующую муфту топливопровода.

Установите быстродействующую муфту топливопровода.

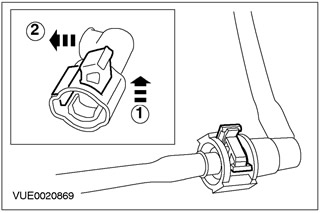

  • 1. Установите стопорный элемент быстродействующей муфты топливопровода.
  • 2. Поверните стопорный элемент быстродействующей муфты топливопровода в требуемое положение.



6. ПРИМЕЧАНИЕ: Перед фиксацией стопорного элемента удостоверьтесь в том, что выступ на топливопроводе полностью входит в быстродействующую муфту топливопровода.

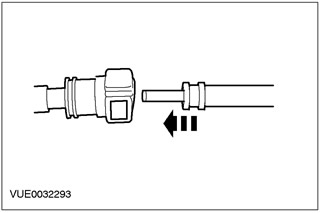

Установите быстродействующую муфту топливопровода.
  • 1. Установите быстродействующую муфту топливопровода.
  • 2. Установите стопорный элемент быстродействующей муфты топливопровода в требуемое положение.
