Описание и принцип действия (Duratec ST 2.0 л)
Силовой агрегат. Подача топлива. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Подача топлива > Описание и принцип действия (Duratec ST 2.0 л)
            0

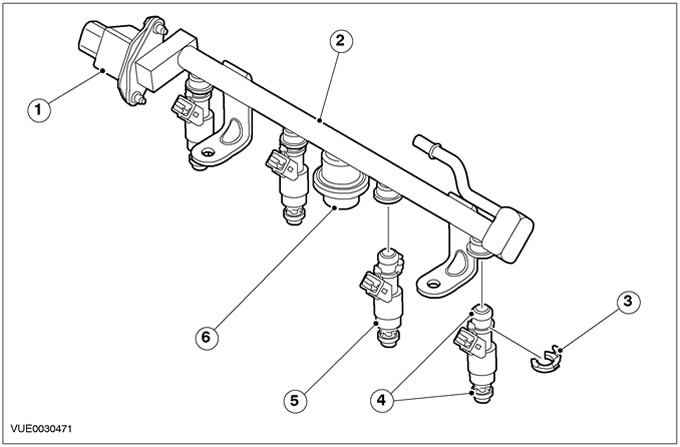

Подача топлива и органы управления




Поз.№ Запасной ЧастиНаименование
1Датчик давления топлива
2Топливный коллектор
3Зажим крепления форсунки
4Уплотнительные кольца круглого сечения форсунки
5Топливная форсунка
6Гаситель пульсаций давления топлива


Распределительный топливный коллектор - это стальной коллектор с гальваническим покрытием с выштампованными приливами для форсунок. Топливный коллектор крепится к двигателю двумя болтами.

Датчик давления топлива устанавливается прямо на топливный коллектор и крепится двумя болтами. Уплотнение обеспечивается двумя уплотнительными кольцами круглого сечения.

Топливные форсунки устанавливаются непосредственно в топливный коллектор и закрепляются самим топливным коллектором при его подсоединении к впускному коллектору. Уплотнение обеспечивается с помощью верхнего и нижнего уплотнительных колец круглого сечения. Топливные форсунки последовательно активизируются модулем управления силовым агрегатом (PCM), который изменяет количество топливо, регулируя время открытия топливных форсунок в соответствии с рабочими условиями двигателя.
