Описание и принцип действия (1.8 л дизель)
Силовой агрегат. Подача топлива. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Подача топлива > Описание и принцип действия (1.8 л дизель)
            1

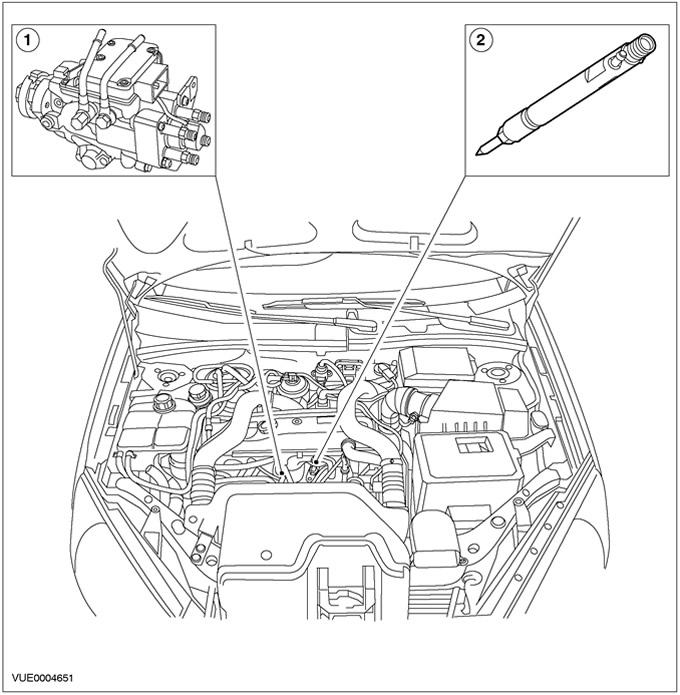

Подача топлива и органы управления




Поз.№ Запасной ЧастиНаименование
1-Топливный насос высокого давления
2-Топливная форсунка


Топливные форсунки - это тонкие форсунки с пятью отверстиями ("карандашного" типа) с центральным расположением относительно выемок поршней. Форсунки крепятся к головке блока цилиндров с помощью зажимов.

Наконечники форсунок предохраняются от прямого контакта с головкой цилиндров с помощью медных теплозащитных шайб. Каждый раз после снятия форсунок следует устанавливать новые шайбы.

Наилучшее (насколько это возможно) смесеобразование обеспечивается впуском завихренного потока воздуха и высоким давлением впрыскивания топлива.

Топливный насос высокого давления


Ford Focus имеет топливный насос высокого давления распределительного типа Bosch VP-30. Насос имеет цепной привод от коленчатого вала и встроенный блок управления насосом, расположенный на верхней поверхности насоса.

Блок управления насосом получает данные от датчика угла поворота, расположенного в топливном насосе высокого давления, и модуля управления силовым агрегатом (PCM). Блок управления насосом рассчитывает рабочие сигналы для электромагнитного клапана высокого давления и электромагнитного клапана фаз распределения впрыскивания топлива, что позволяет управлять подачей топлива через электромагнитный клапан высокого давления.


Система подачи топлива имеет встроенную функцию, которая препятствует полной выработке топлива, находящегося в топливном баке (до осушения бака) и попаданию воздуха в систему. На первой стадии стратегии работы без топлива, когда уровень топлива в топливном баке достигает 9 % от полного бака, должна гореть контрольная лампа низкого уровня топлива Когда уровень топлива в топливном баке достигает 4 % от полного бака, двигатель начинает давать пропуски зажигания и максимальная частота вращения коленчатого вала двигателя будет уменьшаться до тех пор, пока двигатель не заглохнет.

Новый топливный насос высокого давления может поставляться в заблокированном или в незаблокированном состоянии. Это можно определить, осматривая блокировочный болт приводного вала топливного насоса высокого давления. Заблокированный топливный насос высокого давления оснащается болтом с шестигранной головкой и поставляется с дистанционной прокладкой. Незаблокированный топливный насос высокого давления оснащается болтом с внутренним шестигранником и не имеет никакой дистанционной прокладки. Заблокированный приводной вал топливного насоса не следует проворачивать.

Перед попыткой запустить двигатель в топливный насос высокого давления следует залить топливо. За дополнительной информацией обратитесь к главе Топливный насос высокого давления имеющейся в этом разделе.


При установке нового топливного насоса высокого давления из топливной системы следует слить топливо.

Если топливопроводы высокого давления были отсоединены с той или иной стороны или были полностью сняты, при установке их следует заменить на новые, т.к. невозможно гарантировать их правильное подсоединение.
