Снятие


1. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

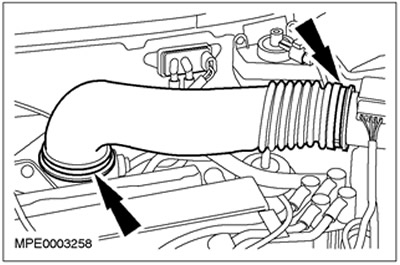

2. Отсоедините выпускной трубопровод воздушного фильтра.

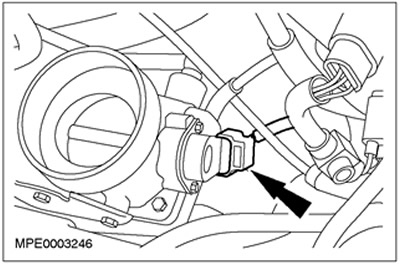

3. Рассоедините штекерный разъем датчика положения дроссельной заслонки (ТР).

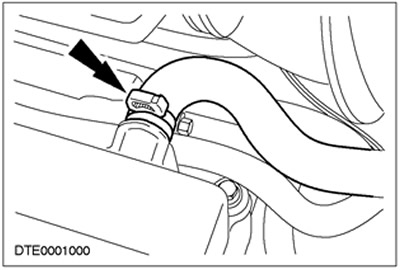

4. Отсоедините шланг сапуна от крышки клапанного механизма.

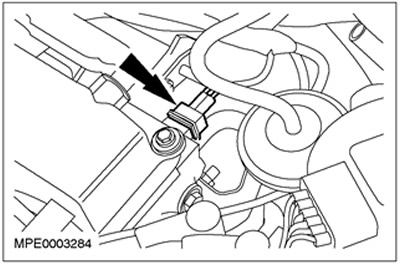

5. Рассоедините штекерный разъем датчика положения распределительного вала (СМР).

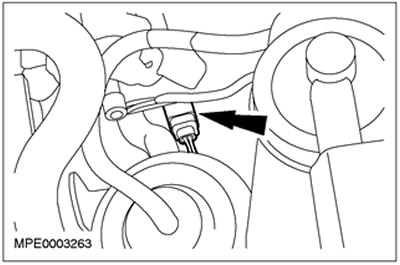

6. Рассоедините штекерный разъем клапана управления подачей воздуха в режиме холостого хода (IAC).

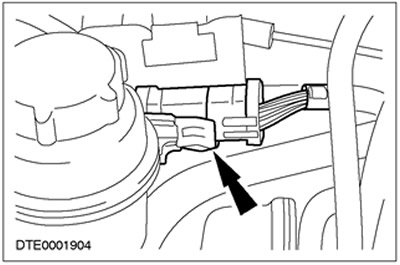

7. Рассоедините штекерный разъем жгута электропроводки системы впрыскивания топлива.



8. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

9. Снимите защиту двигателя.

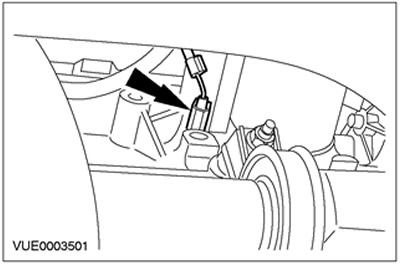

10. Рассоедините штекерный разъем реле давления масла.



11. Опустите автомобиль.

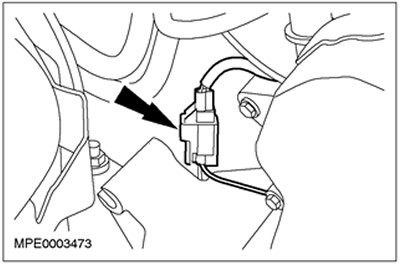

12. Рассоедините штекерный разъем датчика температуры головки цилиндров.

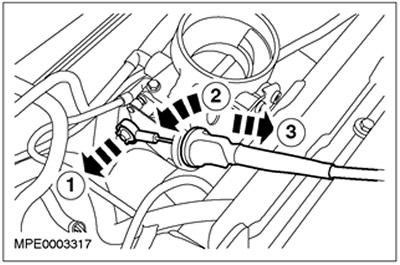

13. Отсоедините трос акселератора.
  • 1. Снимите зажим и отсоедините трос от корпуса дроссельной заслонки.
  • 2. Поверните наружную оболочку троса.
  • 3. Отсоедините трос акселератора.

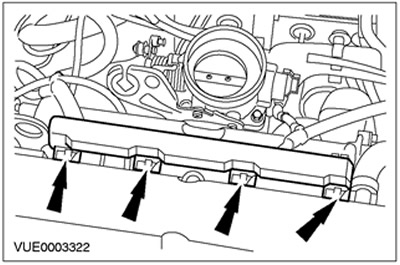

14. Рассоедините штекерные разъемы топливных форсунок.



15. Снимите жгуты электропроводки системы впрыскивания топлива.


Установка


1. Установите элементы на место, действуя в обратной последовательности.
