Головка цилиндров - снятие и установка
Силовой агрегат. Двигатель Duratec 8V 1.6L. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Двигатель Duratec 8V 1.6L > Головка цилиндров - снятие и установка
            0


Специальный инструмент


Универсальный ключ для удерживания фланцев 205-072 (15-030А)
Торцевой ключ для болтов крепления головки цилиндров 303-392 (21-167)
Приспособление для снятия/ установки хомутов шлангов 303-397 (24-003)

Общее оборудование: Подкатной домкрат.

Снятие


ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.

1. Снимите впускной коллектор. За дополнительной информацией обратитесь к главе Впускной коллектор имеющейся в этом разделе.

2. Снимите крышку головки цилиндров. За дополнительной информацией обратитесь к главе Крышка головки цилиндров имеющейся в этом разделе.

3. Слейте охлаждающую жидкость из системы охлаждения.За дополнительной информацией обратитесь к Разделу 303-03.

4. ПРЕДОСТЕРЕЖЕНИЕ: Проворачивать коленчатый вал следует в нормальном направлении его вращения.

ПРИМЕЧАНИЕ: Установочная метка звездочки распределительного вала должна находиться в положении "12 часов".


ПРИМЕЧАНИЕ: Отметьте положение цепи газораспределительного механизма.

Проверните двигатель настолько, чтобы поршень № 1 встал в положение верхней мертвой точки (в.м.т.).

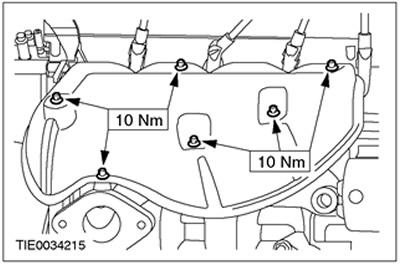

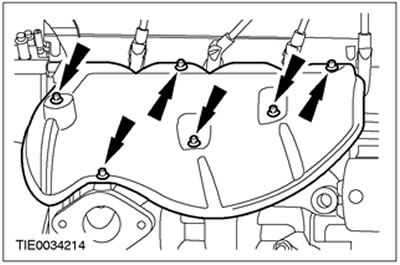

5. Снимите теплозащитный экран выпускного коллектора (для наглядности двигатель показан снятым).

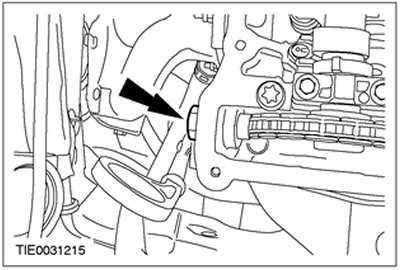

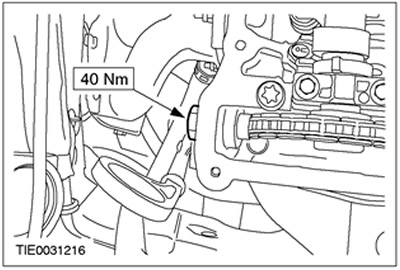

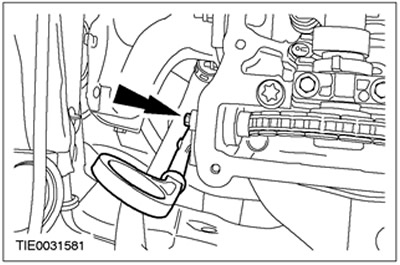

6. Снимите гидравлический натяжитель цепи газораспределительного механизма.

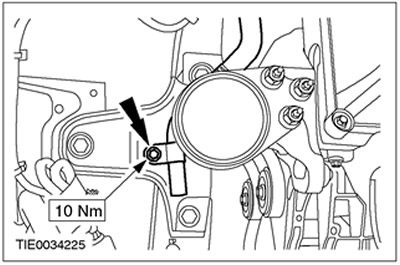

7. Отсоедините трубку щупа указателя уровня масла от головки цилиндров.



8. Поднимите и подоприте автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.

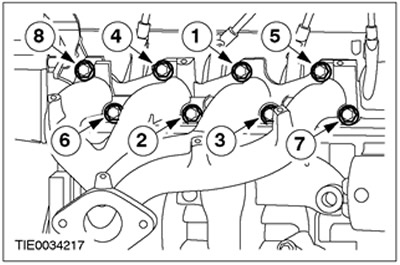

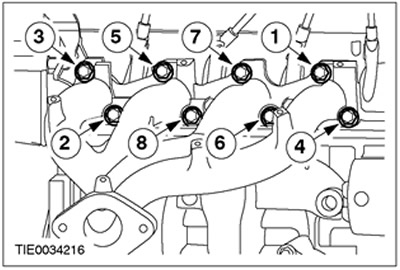

9. Снимите выпускной коллектор (для наглядности двигатель показан снятым).
  • Отпустите гайки, работая в указанной последовательности.
  • Отбракуйте прокладку за ее дальнейшей ненадобностью.



10. Опустите автомобиль.

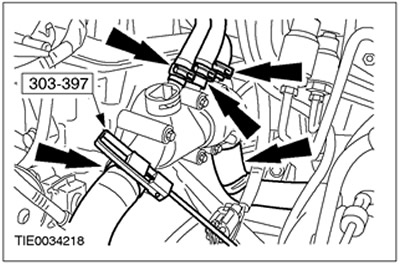

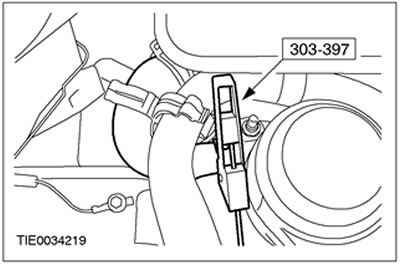

11. Используя специальный инструмент, отсоедините шланги охлаждающей жидкости от блока управления циркуляцией охлаждающей жидкости.

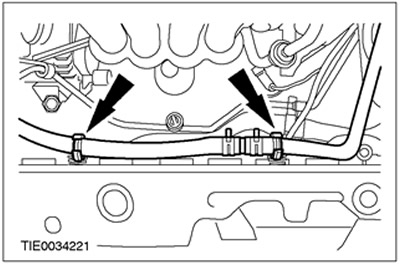

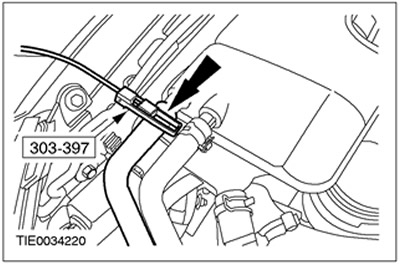

12. Используя специальный инструмент, отсоедините шланг охлаждающей жидкости от трубопровода охлаждающей жидкости.

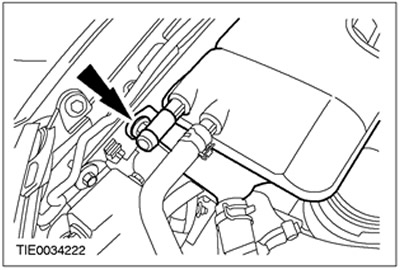

13. Используя специальный инструмент, отсоедините шланг для охлаждающей жидкости от расширительного бачка системы охлаждения.



14. Отсоедините шланг охлаждающей жидкости от панели с отверстием для решетки радиатора.




15. Снимите расширительный бачок.

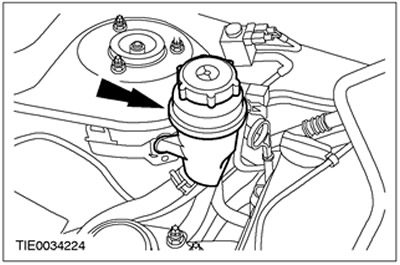

16. Отсоедините бачок усилителя рулевого управления и расположите его в стороне.



17. Отсоедините трубопровод охлаждающей жидкости от передней опоры двигателя.



18. Используя подкатной домкрат, подоприте двигатель в сборе с коробкой передач в блоке с ведущим мостом.

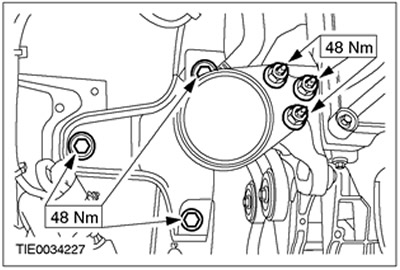

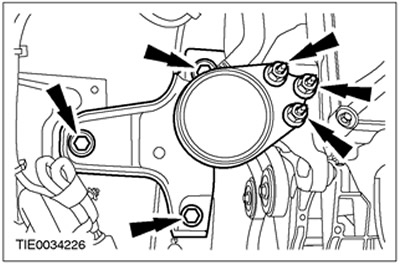

19. Снимите переднюю опору двигателя.

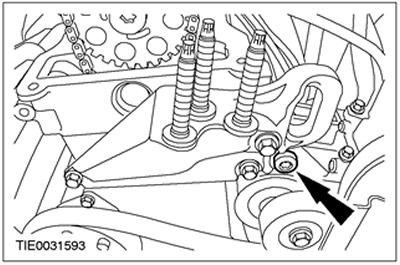

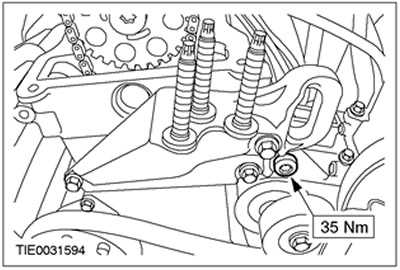

20. Выверните болт крепления кронштейна передней опоры двигателя.



21. ПРИМЕЧАНИЕ: Используя подходящий кусок проволоки, привяжите цепь газораспределительного механизма, чтобы предотвратить ее падение внутрь блока цилиндров.

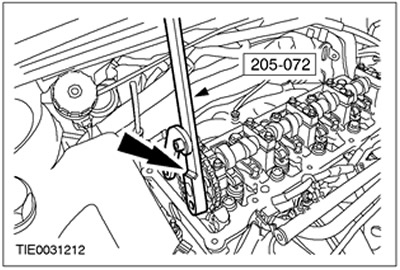

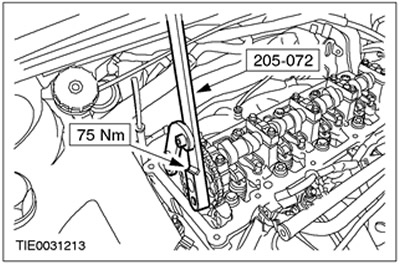

Используя специальный инструмент, снимите звездочку распределительного вала.

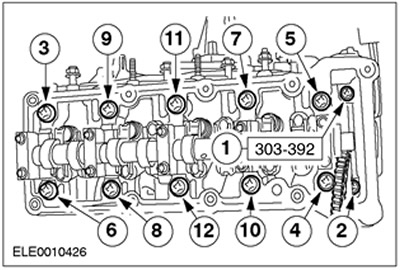

22. ПРИМЕЧАНИЕ: Отпустите болты крепления головки цилиндров, работая в указанной последовательности.

Используя специальный инструмент, снимите головку цилиндров.
  • Пропустите цепь газораспределительного механизма через головку цилиндров и привяжите ее к блоку цилиндров.
  • Отбракуйте прокладку за ее дальнейшей ненадобностью.
  • Отбракуйте болты крепления головки цилиндров за их дальнейшей ненадобностью.



Установка


1. ПРИМЕЧАНИЕ: Установите новые болты крепления головки цилиндров.

ПРИМЕЧАНИЕ: Установите новую прокладку головки цилиндров.

ПРИМЕЧАНИЕ: Пропустите цепь газораспределительного механизма через головку цилиндров и привяжите ее к головке цилиндров.

Используя специальный инструмент, установите головку цилиндров.

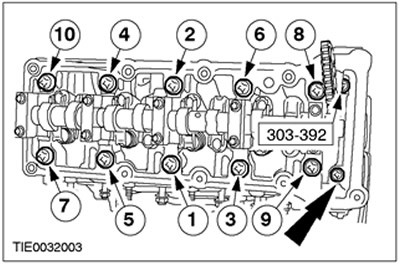

  • Затяните болты крепления головки цилиндров, работая в указанной последовательности в четыре стадии.
  • Стадия 1: Затяните болты с 1 по 10 усилием 40 Нм.
  • Стадия 2: Затяните передние два болта (M8) усилием 15 Нм.
  • Стадия 3: Доверните передние два болта (M8) на 45 градусов.
  • Стадия 4: Поверните болты с 1 по 10 на 120 градусов.

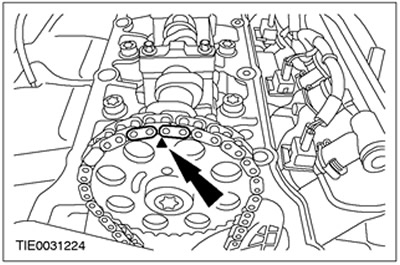

2. ПРИМЕЧАНИЕ: Установочная метка звездочки распределительного вала должна находиться в положении "12 часов".

ПРИМЕЧАНИЕ: Установочная метка звездочки распределительного вала и отмеченные звенья цепи газораспределительного механизма должны располагаться напротив друг друга.

Установите звездочку распределительного вала и цепь газораспределительного механизма.

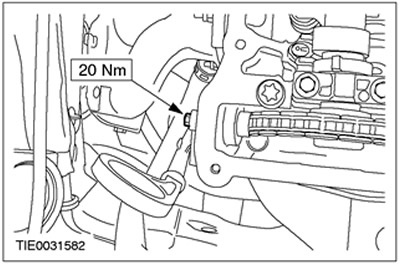

3. Используя специальный инструмент, затяните болт крепления звездочки распределительного вала.



4. Установите болт крепления кронштейна передней опоры двигателя.



5. Установите переднюю опору двигателя.



6. Уберите подкатной домкрат.

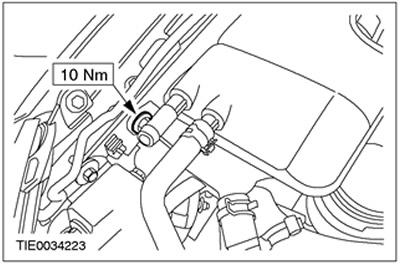

7. Подсоедините трубопровод охлаждающей жидкости к передней опоре двигателя.



8. Закрепите бачок усилителя рулевого управления на колесной арке.



9. Установите расширительный бачок системы охлаждения.



10. Подсоедините шланг охлаждающей жидкости к панели с отверстием для решетки радиатора.



11. Используя специальный инструмент, подсоедините шланг охлаждающей жидкости к расширительному бачку системы охлаждения.



12. Используя специальный инструмент, подсоедините шланг охлаждающей жидкости к трубопроводу охлаждающей жидкости.



13. Используя специальный инструмент, подсоедините шланги охлаждающей жидкости к блоку управления циркуляцией охлаждающей жидкости.



14. Поднимите и подоприте автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.

15. ПРИМЕЧАНИЕ: Установите новую прокладку выпускного коллектора.

Установите выпускной коллектор (для наглядности двигатель показан снятым).

  • Затяните гайки, работая в указанной последовательности в две стадии.
  • Стадия 1: 15 Нм
  • Стадия 2: 20 Нм



16. Опустите автомобиль.

17. Подсоедините трубку щупа указателя уровня масла к головке цилиндров.



18. Установите гидравлический натяжитель цепи газораспределительного механизма.



19. Установите теплозащитный экран выпускного коллектора (для наглядности двигатель показан снятым).



20. Установите крышку головки цилиндров. За дополнительной информацией обратитесь к главе Крышка головки цилиндров имеющейся в этом разделе.

21. Установите впускной коллектор. За дополнительной информацией обратитесь к главе Впускной коллектор имеющейся в этом разделе.

22. Залейте охлаждающую жидкость в систему охлаждения и удалите из системы воздух. За дополнительной информацией обратитесь к Разделу 303-03.
