Масляный картер - снятие и установка

            0

Специальный инструмент


Молоток с подвижным ударником 205-047 (15011)
Съемник масляного картера 303-633 (21227)

НаименованиеСпецификация
Моторное маслоWSS-M2C912-A1
Герметик для стыка масляного картера с блоком цилиндровWSE-M4G323-A4

Снятие


Все автомобили

1. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

Автомобили, изготовленные вплоть до 11.1999 г.

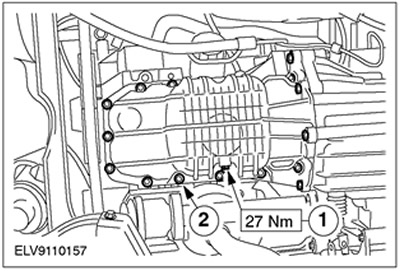

2. Слейте моторное масло и снимите масляный картер.
  • 1.После сливания установите на место сливную пробку, используя новое уплотнение.
  • 2.Выверните болты.
  • Снимите прокладку.



Автомобили, изготовленные начиная с 12.1999 г.

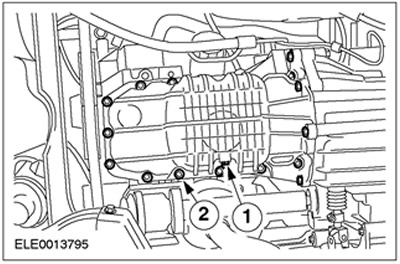

3. Слейте моторное масло и выверните болты масляного картера.
  • 1.Извлеките сливную пробку.
  • 2.Выверните болты масляного картера.



4.
ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения уплотнительных поверхностей используйте для снятия масляного картера только предписанный специальный инструмент. Не используйте для снятия долото или отвертку.



Отсоедините масляный картер.

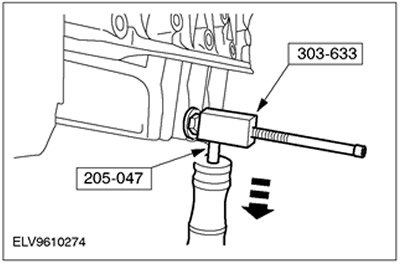

  • 1.Установите специальные инструменты и зафиксируйте их относительно масляного картера.
  • 2.Сделав несколько ударов, отделите масляный картер от блока цилиндров.



Установка


Все автомобили

1.
ПРЕДОСТЕРЕЖЕНИЕ: Прокладка масляного насоса выступает над уплотнительной поверхностью блока цилиндров; нельзя допустить ее повреждение.


ПРЕДОСТЕРЕЖЕНИЕ: Не повредите резиновую уплотнительную поверхность держателя заднего масляного уплотнения коленчатого вала.


ПРИМЕЧАНИЕ: Не повредите сопрягаемые поверхности.


ПРИМЕЧАНИЕ: Сопрягаемые поверхности не должны иметь следов масла и остатков прокладки.


Подготовительные мероприятия.
  • Очистите сопрягаемые поверхности.
  • Удалите весь остаток масло и масляный отстой из масляного картера.

Автомобили, изготовленные вплоть до 11.1999 г.

2.
ПРИМЕЧАНИЕ: Нанесите герметик на 10 мм за стыки сопрягаемых поверхностей.


ПРИМЕЧАНИЕ: Затягивать болты следует в пределах десяти минут после нанесения герметика.

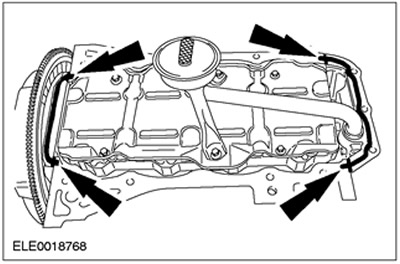

Нанесите герметик (на рисунке показан снятый двигатель).
  • Стыки сопрягаемой поверхности блока цилиндров
  • Сопрягаемые поверхности держателя заднего масляного уплотнения коленчатого вала



3.

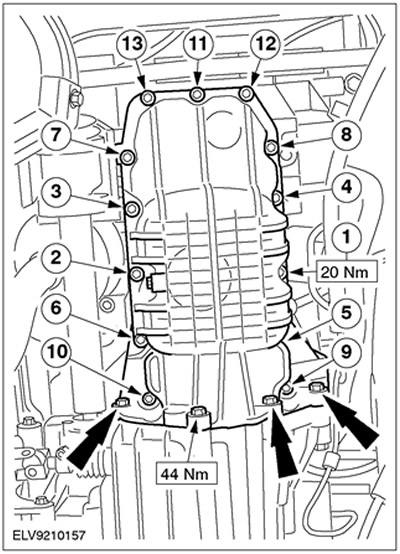

ПРИМЕЧАНИЕ: Последовательность затягивания.



Установите масляный картер. Используйте новую прокладку. Установите масляный картер вровень с блоком цилиндров со стороны коробки передач.



Автомобили, изготовленные начиная с 12.1999 г.

4.
ПРЕДОСТЕРЕЖЕНИЕ: Используйте шпильки. При попадании герметика в глухие отверстия картера двигателя последний может быть поврежден.

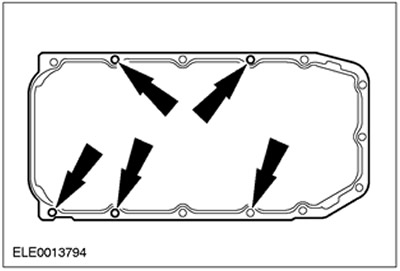

Установите пять шпилек (M8x20) в указанные глухие отверстия.



5.
ПРИМЕЧАНИЕ: Подсоединять масляный картер следует в пределах десяти минут после нанесения герметика.

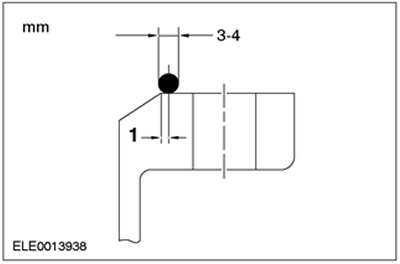

Нанесите валик герметика шириной 3 мм на фланец масляного картера.



6.
ПРИМЕЧАНИЕ: Последовательность затягивания.



Затяните болты масляного картера, работая в две стадии.
  • Стадия 1: 10 Нм
  • Стадия 2: 20 Нм
  • Выверните шпильки.



Все автомобили

7. Стандартные заключительные операции: Залейте моторное масло. За дополнительной информацией обратитесь к главе Общие спецификации имеющейся в этом разделе.
