Распределительные валы - снятие и установка
Силовой агрегат. Двигатель 1.4/1.6 Zetec-SE. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Двигатель 1.4/1.6 Zetec-SE > Распределительные валы - снятие и установка
            0


Специальный инструмент

Универсальный ключ для удерживания фланцев 205-072 (15030А)
Пассатижи для регулировочных прокладок клапанов 303-196 (21107)
Приспособление для установки масляного уплотнения 303-395 (21171)

НаименованиеСпецификация
Герметик для уплотнения крышек подшипников распределительных валов на головке цилиндровWSK-M2G348-A2
Моторное маслоWSS-M2C912-A1

Снятие


1. Снимите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.

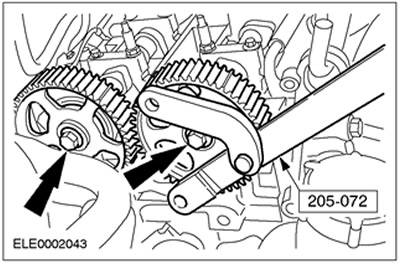

2. ПРЕДОСТЕРЕЖЕНИЕ: Заблокируйте, используя специальный инструмент.

Снимите шкивы с распределительных валов.



3. ПРИМЕЧАНИЕ: Последовательность отпускания.

ПРИМЕЧАНИЕ: Сохраните крышки подшипников в порядке для последующей установки. Идентификационные номера указаны на наружной поверхности крышек подшипников распределительных валов.

Снимите распределительные валы.
  • Отпустите каждый болт крепления крышки подшипника распределительного вала на один оборот настолько, чтобы отпустить распределительный вал.
  • Отсоедините крышки подшипников распределительных валов.
  • Снимите масляное уплотнение распределительного вала.

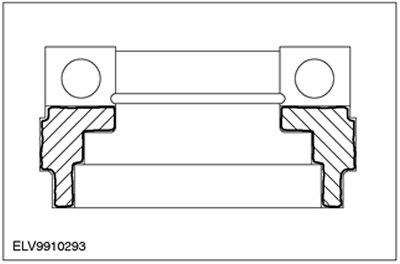

4. ПРИМЕЧАНИЕ: Сохраните толкатели клапанов в порядке для последующей установки.


Используя специальный инструмент 303-196, снимите толкатели клапанов и регулировочные прокладки клапанов.

Установка


1. ПРИМЕЧАНИЕ: Установите толкатели клапанов и регулировочные прокладки, соблюдая правильную последовательность.

Установите толкатели клапанов.

2. ПРИМЕЧАНИЕ: Идентификационные номера указаны на наружной поверхности крышек подшипников распределительных валов.

Нанесите герметик на указанные места на крышке подшипника №1 распределительного вала и на ответную поверхность головки цилиндров.



3. ПРЕДОСТЕРЕЖЕНИЕ: Установите распределительный вал на место таким образом, чтобы ни один из кулачков не находился в положении полного подъема.

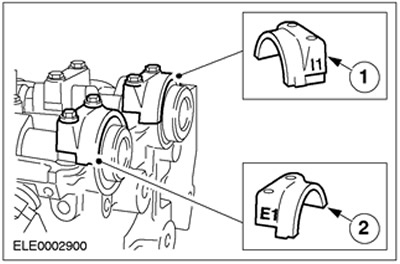

ПРИМЕЧАНИЕ: Нумерация крышек подшипников распределительных валов начинается со стороны ремня газораспределительного механизма с символа E1 на выпускной стороне и I1 на впускной стороне.

ПРИМЕЧАНИЕ: Выпускной распределительный вал имеет дополнительный кулачок для датчика положения распределительного вала (СМР).

Установите крышки подшипников распределительных валов и распределительные валы. Перед установкой смажьте распределительные валы и подшипники распределительных валов, используя моторное масло.

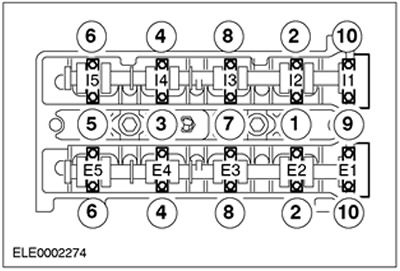

4. ПРИМЕЧАНИЕ: Последовательность затягивания.


Установите крышки подшипников распределительных валов и затяните болты, работая в три стадии.
  • Стадия 1: На пол-оборота каждый болт до тех пор, пока крышка подшипника не войдет в контакт с головкой цилиндров.
  • Стадия 2: 7 Нм
  • Стадия 3: 45 градусов



5. Отрегулируйте клапанные зазоры. За дополнительной информацией обратитесь к главе Клапанные зазоры имеющейся в этом разделе.

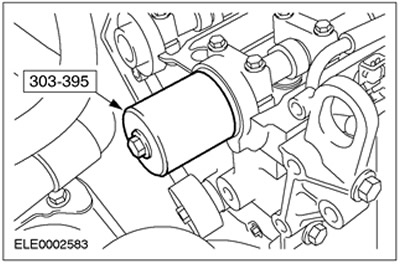

6. Используя специальный инструмент, установите новое масляное уплотнение распределительного вала. Нанесите на распределительный вал и уплотнительный выступ масляного уплотнения моторное масло.



7. Установите шкивы распределительных валов таким образом, чтобы они могли вращаться.

8. Установите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.
