Уплотнения клапанов - снятие и установка
Силовой агрегат. Двигатель Duratec ST 2.0 л. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Двигатель Duratec ST 2.0 л > Уплотнения клапанов - снятие и установка
            0


Специальный инструмент


Приспособление для сжатия пружин клапанов 303-361 (21-155)
Переходник для 21-155 303-361-02 (21-155-02)
Переходник для баллона со сжатым воздухом 303-363 (21-157)
Съемник маслоотражательных колпачков штоков клапанов 303-374 (21-160)

НаименованиеСпецификация
Моторное маслоWSS-M2C912-A1

Снятие


1. Снимите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе. Снимите толкатели клапанов и поочередно отложите их в сторону.

2. ПРЕДУПРЕЖДЕНИЕ: При работе со сжатым воздухом всегда используйте защитные очки. Несоблюдение этого указания может привести к травматическим последствиям.

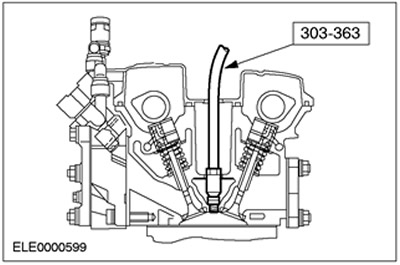

Выверните свечу зажигания из цилиндра No1 и подсоедините специальный инструмент.



3. ПРЕДОСТЕРЕЖЕНИЕ: Давление воздуха в диапазоне (7-10) бар.

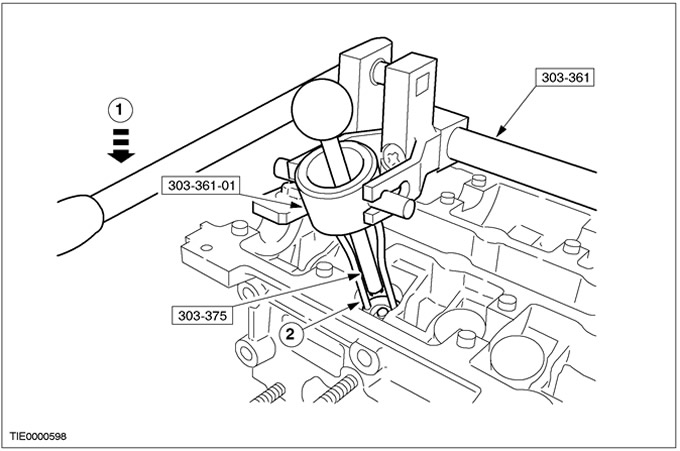

Подсоедините специальные инструменты и подайте сжатый воздух в цилиндр.
  • 1.Сожмите пружину клапана.
  • 2.Снимите сухари.
  • Снимите тарелку пружины и пружину клапана

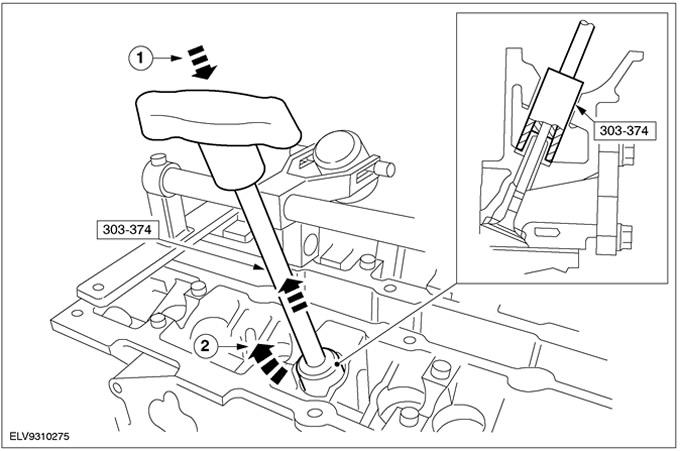

4. Снимите маслоотражательный колпачок штока клапана.
  • 1.Вставьте специальный инструмент.
  • 2.Поверните специальный инструмент по часовой стрелке и вытяните его.



Установка

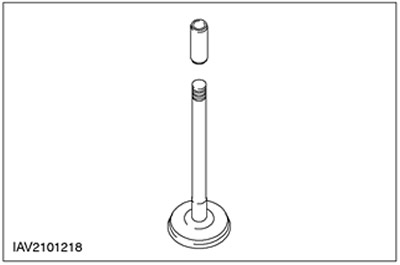

1. Установите маслоотражательный колпачок штока клапана.


  • Нанесите на шток клапана моторное масло .
  • Закройте канавки на штоке клапана втулкой для установки маслоотражательного колпачка штока клапана.
  • Надвиньте маслоотражательный колпачок на шток клапана и снимите втулку для установки маслоотражательного колпачка со штока клапана.



2. ПРИМЕЧАНИЕ: Проверьте правильность установки сухарей клапана.

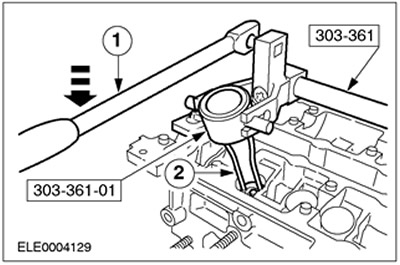

Установите пружину клапана.
  • Вставьте пружину клапана и тарелку пружины.
  • 1.Сожмите пружину клапана.
  • 2.Установите сухари.



3. ПРИМЕЧАНИЕ: На этом этапе не выполняйте затяжку.

Отсоедините специальный инструмент 303-363.

4. Повторите эти действия на всех других цилиндрах.

5. Нанесите на толкатель клапана моторное масло и вставьте толкатель на место.

6. Установите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе.
