Переднее уплотнение коленчатого вала - снятие и установка

Специальный инструмент

	Универсальный ключ для удерживания фланцев 205-072 (15-030А)
	Угломер для затягивания болтов 303-174 (21-540)
	Съемник уплотнения коленчатого вала 303-293 (21-143)
	Приспособление для выверки положения масляного насоса 303-652 (21-230)

Снятие

1. Снимите ремень привода аксессуаров.За дополнительной информацией обратитесь к Разделу 303-05.

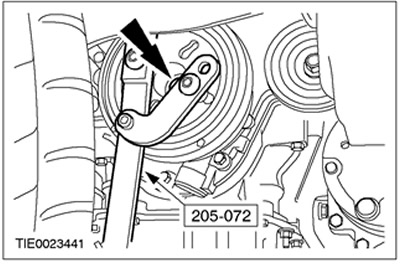

2. Используя специальный инструмент, снимите шкив коленчатого вала. Отбракуйте болт за его дальнейшей ненадобностью.

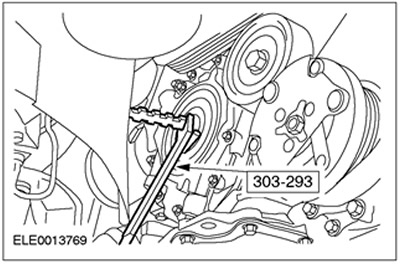

3. Используя специальный инструмент, снимите уплотнение коленчатого вала. Отбракуйте уплотнение за его дальнейшей ненадобностью.

Установка

Все автомобили


1.

ПРИМЕЧАНИЕ: Установите новое переднее уплотнение коленчатого вала.

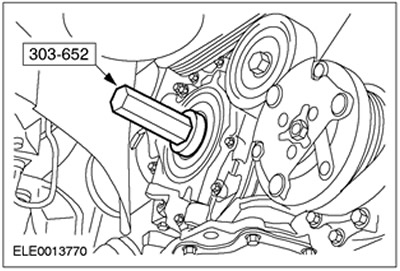

Используя специальный инструмент, установите переднее уплотнение коленчатого вала.



Автомобили без системы впрыскивания топлива с общим топливным коллектором

2.

ПРИМЕЧАНИЕ: Установите новый болт крепления шкива коленчатого вала.

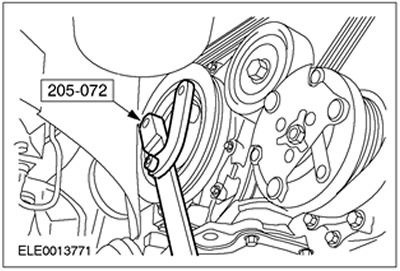

Используя специальный инструмент, установите шкив коленчатого вала.

• Затяните болт крепления шкива коленчатого вала, работая в две стадии..
• Стадия 1: 90 Нм
• Стадия 2: 90 градусов

Автомобили с системой впрыскивания топлива с общим коллектором

3.

ПРИМЕЧАНИЕ: Установите новый болт крепления шкива коленчатого вала.

Используя специальный инструмент, установите шкив коленчатого вала.

• Затяните болт крепления шкива коленчатого вала, работая в две стадии..
• Стадия 1: 110 Нм
• Стадия 2: 255 Нм

Все автомобили

4. Наденьте ремень привода аксессуаров.За дополнительной информацией обратитесь к Разделу 303-05.
