Головка цилиндров с впрыском топлива - разборка и сборка
Силовой агрегат. Двигатель 1.8L дизель. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Двигатель 1.8L дизель > Головка цилиндров с впрыском топлива - разборка и сборка
            0


Специальный инструмент


Опорный кронштейн для двигателя/ дифференциала 205-329 (15-105А)
Приспособление для установки маслоотражательных колпачков клапанов 303-037 (21-007A)
Приспособление для сжатия пружин клапанов 303-060 (21-024)
Переходник для 303-060 (21-024) 303-060-05 (21-024-05)
Приспособление для установки уплотнения распределительного вала 303-199A (21-110A)
Приспособление для установки сухарей штоков клапанов 303-362 (21-156)
Пассатижи для маслоотражательных колпачков клапанов 303-390 (21-165)
Опорный стенд 303-435 (21-187)
Опорный кронштейн для 303-435 303-435-06 (21-031В)
Торцевой ключ для датчика температуры головки цилиндров 303-680 (21-239)

НаименованиеСпецификация
ГерметикWSK-M2G348-A5
Гипоидное маслоSQM-2C-9002-AA
Моторное маслоWSS-M2C912-A1

Разборка


Все автомобили

ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям. Неследование этим указаниям в результате может привести к травматическим последствиям.


ПРЕДУПРЕЖДЕНИЕ: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Неследование этим указаниям в результате может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для впрыскивания дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами. Поэтому особенно важно при работе с этими элементами соблюдать абсолютную чистоту. Всегда вставляйте заглушки в любые открытые отверстия или магистрали.

ПРЕДОСТЕРЕЖЕНИЕ: Не разбирайте топливные форсунки и не очищайте их сопла, даже с использованием ультразвука.

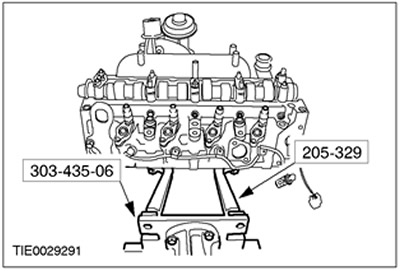

1. Используя специальные инструменты, закрепите головку цилиндров на опорном стенде.



Автомобили с охладителем рециркуляции отработавших газов (EGR)

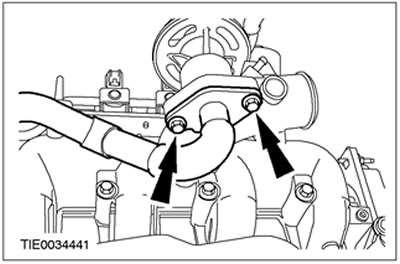

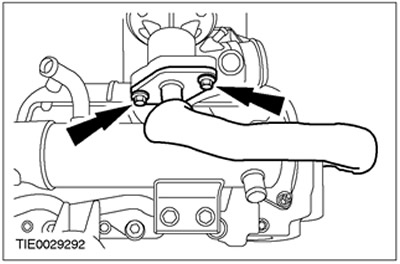

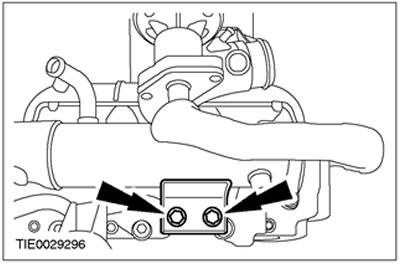

2. Выверните болты фланца выпускного трубопровода охладителя EGR.



3. Выверните болты фланца охладителя EGR. Отбракуйте прокладку за ее дальнейшей ненадобностью.



4. Снимите охладитель EGR.



Автомобили без охладителя EGR

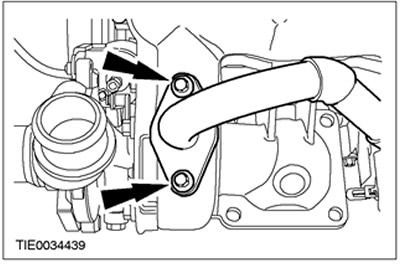

5. Отсоедините трубопровод EGR от клапана EGR.



6. Снимите трубопровод EGR.



Все автомобили

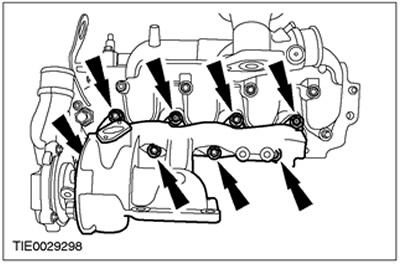

7. Снимите выпускной коллектор (шесть болтов и две самоконтрящиеся гайки). Отбракуйте прокладку, болты и гайки за их дальнейшей ненадобностью.

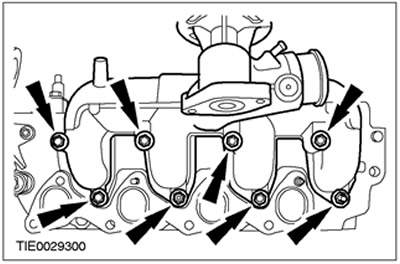

8. Снимите впускной коллектор (шесть болтов и две самоконтрящиеся гайки). Отбракуйте прокладку, болты и гайки за их дальнейшей ненадобностью.

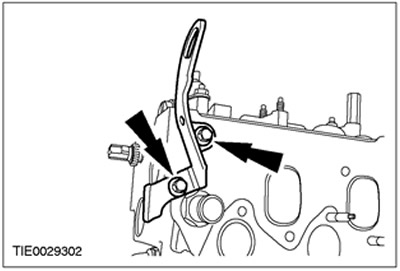

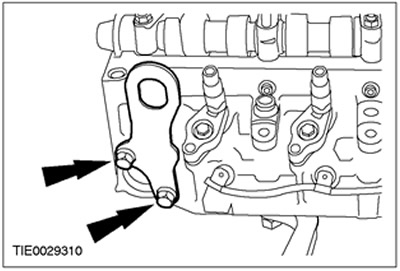

9. Снимите заднюю проушину подъема двигателя.

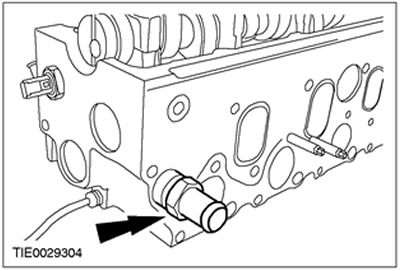

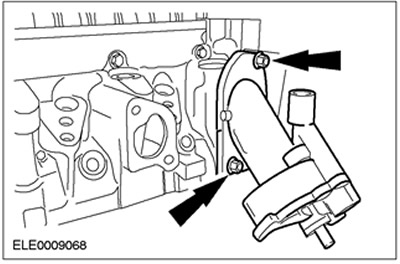

10. Снимите выпускной патрубок охлаждающей жидкости. Отбракуйте патрубок за его дальнейшей ненадобностью.

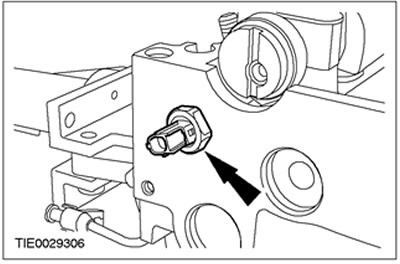

11. Снимите реле давления масла.

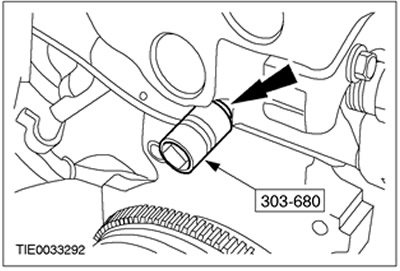

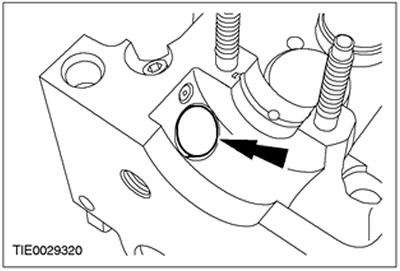

12. Используя специальный инструмент, снимите датчик температуры головки цилиндров (CHT). Отбракуйте датчик за его дальнейшей ненадобностью.



13. Снимите переднюю проушину подъема двигателя.

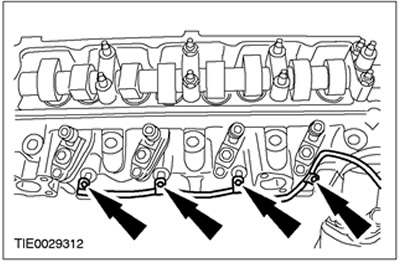

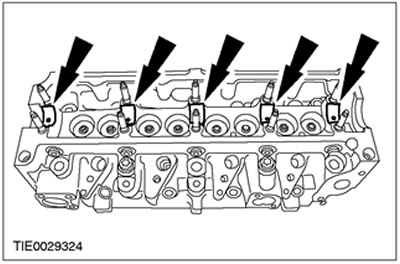

14. Снимите жгут электропроводки свечей подогрева.

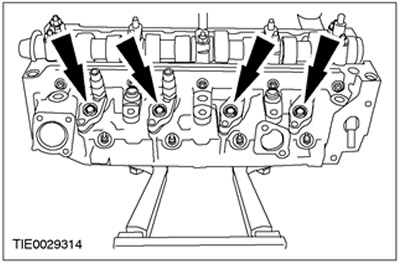

15. Выверните болты крепления зажимов топливных форсунок. Отбракуйте болты за их дальнейшей ненадобностью.



16. ПРИМЕЧАНИЕ: Отметьте положение топливных форсунок, чтобы обеспечить их установку в исходное положение.

Снимите топливные форсунки и фиксирующие зажимы. Отбракуйте уплотнительные шайбы топливных форсунок за их дальнейшей ненадобностью.

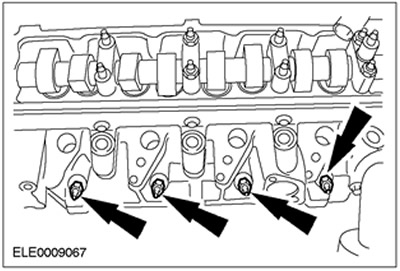

17. Снимите свечи подогрева.

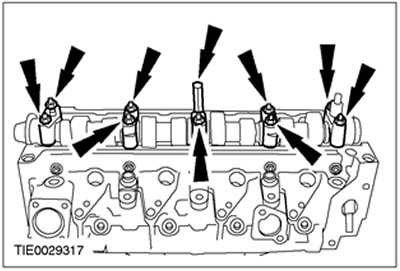

18. ПРЕДОСТЕРЕЖЕНИЕ: Отпустите все гайки и болты крышек подшипников распределительного вала на один оборот - настолько, чтобы отпустить распределительный вал.

ПРИМЕЧАНИЕ: Отметьте положение болтов и крышек подшипников распределительного вала, чтобы обеспечить их установку в исходное положение.

Снимите распределительный вал. Отбракуйте масляное уплотнение распределительного вала за его дальнейшей ненадобностью.

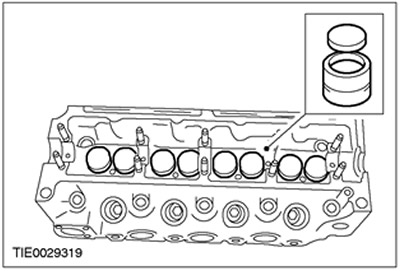

19. ПРИМЕЧАНИЕ: Отметьте положения толкателей клапанов и регулировочных прокладок, чтобы обеспечить их установку в исходное положение.

Снимите толкатели клапанов и регулировочные прокладки клапанов.



20. ПРИМЕЧАНИЕ: Отметьте положение нижних вкладышей подшипников распределительного вала, чтобы обеспечить их установку в исходное положение.

Снимите нижние вкладыши подшипников распределительного вала.



21. ПРИМЕЧАНИЕ: Отметьте положение оболочек крышки подшипника распределительного вала, чтобы обеспечить их установку в исходное положение.

Снимите вкладыши крышек подшипников распределительного вала.



22. Снимите вакуумный насос вакуумного усилителя тормозов. Отбракуйте уплотнительное кольцо круглого сечения за его дальнейшей ненадобностью.



23. Снимите толкатель привода вакуумного насоса вакуумного усилителя тормозов.



24. Используя специальные инструменты, снимите сухари штоков клапанов.



25. ПРИМЕЧАНИЕ: Отметьте положение клапанных пружин и тарелок клапанов, чтобы обеспечить их установку в исходное положение.

Снимите клапанные пружины с тарелками клапанов.

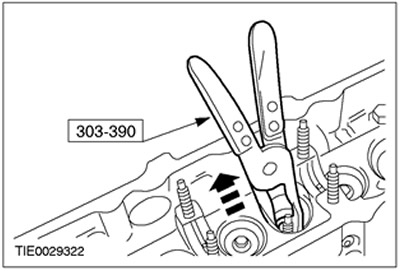

26. Используя специальный инструмент, снимите маслоотражательные колпачки клапанов. Отбракуйте маслоотражательные колпачки за их дальнейшей ненадобностью.



27. ПРИМЕЧАНИЕ: Отметьте положение клапанов, чтобы обеспечить их установку в исходное положение.

Снимите клапаны.

Сборка


Все автомобили

1. Нанесите на клапаны чистое гипоидное масло.

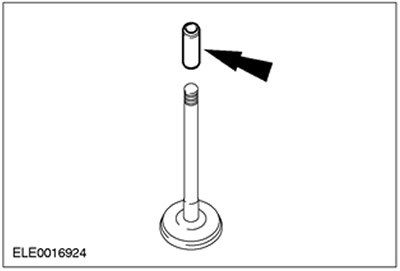

2. Установите технологические втулки на штоки клапанов, закрывая канавки для сухарей клапанов (для наглядности клапан показан снятым).



3. ПРИМЕЧАНИЕ: Установите новые маслоотражательные колпачки клапанов.

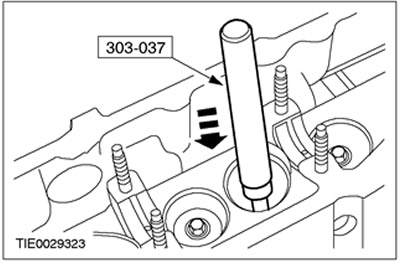

Используя специальный инструмент, установите маслоотражательные колпачки клапанов.



4. Снимите технологические втулки со штоков клапанов.

5. Установите клапанные пружины и тарелки клапанов.

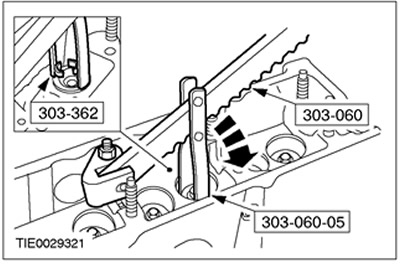

6. Используя специальные инструменты, установите сухари штоков клапанов.



7. Снимите специальные инструменты.

8. Нанесите на толкатель привода вакуумного насоса вакуумного усилителя тормозов чистое моторное масло.

9. Установите толкатель привода вакуумного насоса вакуумного усилителя тормозов.



10. ПРИМЕЧАНИЕ: Установите новое уплотнительное кольцо круглого сечения вакуумного насоса вакуумного усилителя тормозов.

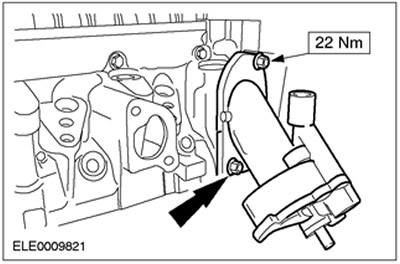

Установите вакуумный насос вакуумного усилителя тормозов.

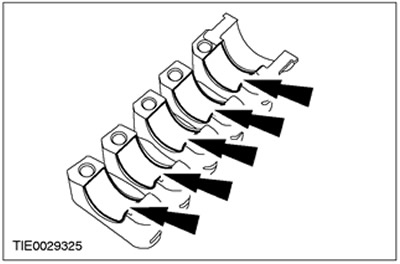

11. Установите вкладыши крышек подшипников распределительного вала.



12. Нанесите на вкладыши крышек подшипников распределительного вала чистое моторное масло.

13. Установите нижние вкладыши подшипников распределительного вала.



14. Нанесите на нижние вкладыши подшипников распределительного вала чистое моторное масло.

15. Нанесите на толкатели клапанов и регулировочные прокладки чистое моторное масло.

16. ПРИМЕЧАНИЕ: Надпись на регулировочных прокладках клапанов обращена вниз.

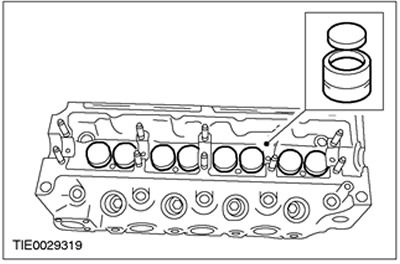

Установите толкатели клапанов и регулировочные прокладки клапанов.

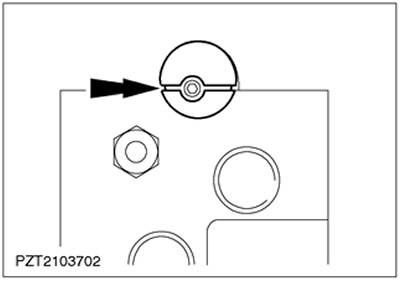

17. ПРИМЕЧАНИЕ: Больший полукруг должен быть обращен вверх.

Установите распределительный вал в головку цилиндров.

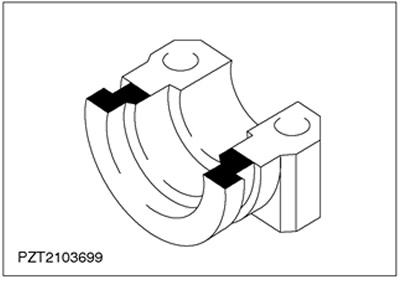

18. Нанесите герметик на крышку подшипника №1 в указанные места.



19. ПРИМЕЧАНИЕ: Стрелки на крышках подшипников распределительного вала должны быть обращены в направлении передней части двигателя.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте крышки подшипников распределительного вала.

Установите крышки подшипников распределительного вала.

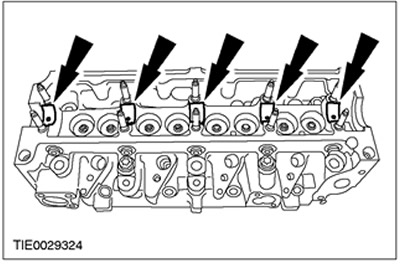

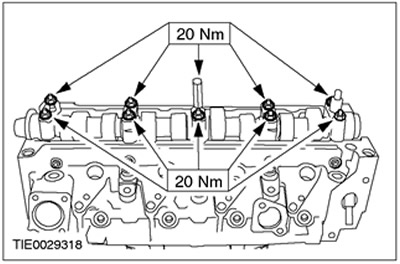

20. ПРИМЕЧАНИЕ: Затяните гайки и болты крепления крышек подшипников распределительного вала, работая равномерно, затягивая по одному обороту за раз.

Затяните гайки и болты крепления крышек подшипников распределительного вала.



21. ПРИМЕЧАНИЕ: Установите новое масляное уплотнение распределительного вала.

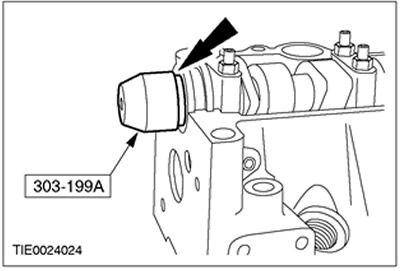

Используя специальный инструмент, установите масляное уплотнение распределительного вала.

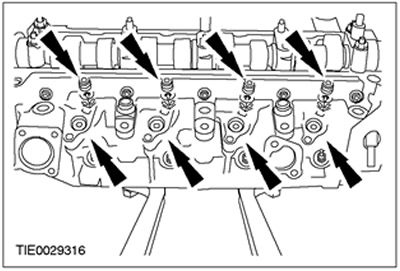

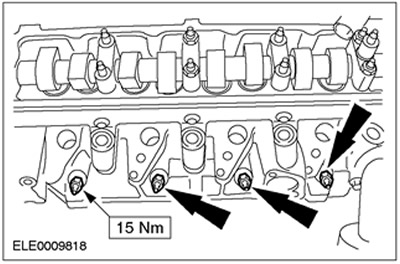

22. Установите свечи подогрева.



23. ПРИМЕЧАНИЕ: Установите новые уплотнительные шайбы топливных форсунок.

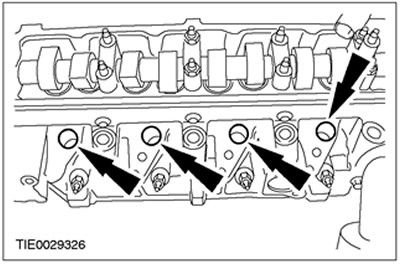

Установите уплотнительные шайбы топливных форсунок.



24. Установите топливные форсунки и фиксирующие зажимы.

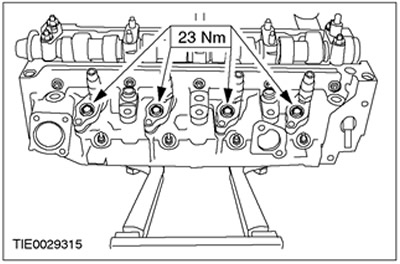

25. ПРИМЕЧАНИЕ: Установите новые болты крепления зажимов топливных форсунок.

Установите болты крепления зажимов топливных форсунок.

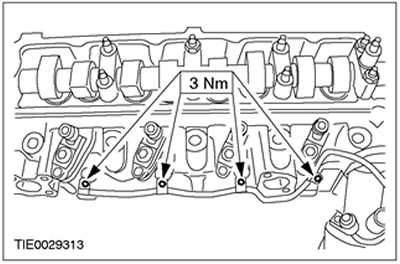

26. Установите жгут электропроводки свечей подогрева.

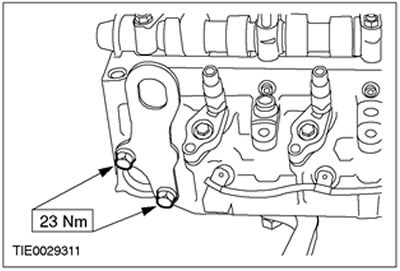

27. Установите переднюю проушину подъема двигателя.



28. ПРИМЕЧАНИЕ: Установите новый датчик температуры головки цилиндров (CHT).

Используя специальный инструмент, установите датчик CHT.

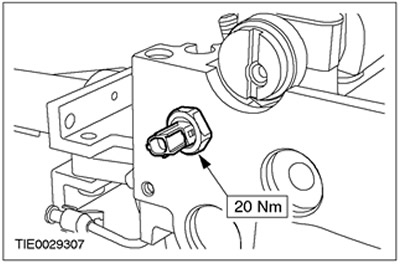

29. Установите реле давления масла.



30. ПРИМЕЧАНИЕ: Установите новый патрубок выпуска охлаждающей жидкости.

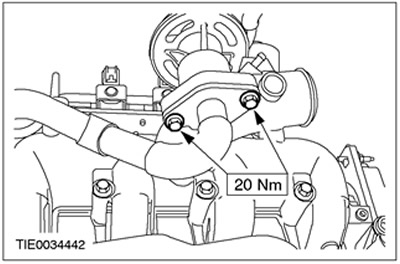

Установите патрубок выпуска охлаждающей жидкости.

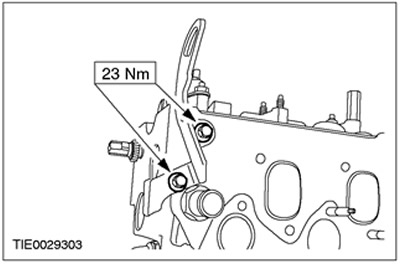

31. Установите заднюю проушину подъема двигателя.



32. ПРИМЕЧАНИЕ: Установите новую прокладку впускного коллектора и новые самоконтрящиеся гайки и болты.

Установите впускной коллектор.

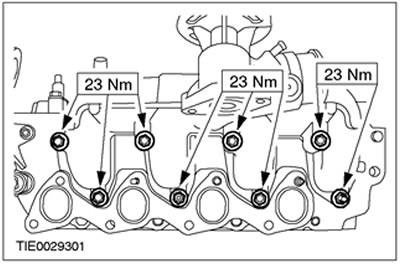

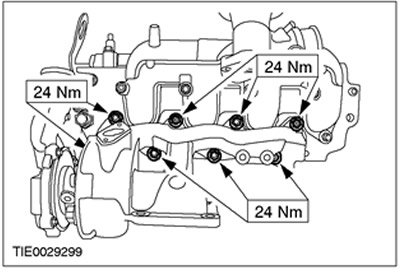

33. ПРИМЕЧАНИЕ: Установите новую прокладку выпускного коллектора и новые самоконтрящиеся гайки и болты.

Установите выпускной коллектор.



Автомобили без охладителя EGR

34. ПРИМЕЧАНИЕ: На этой стадии не затягивайте верхние болты трубопровода EGR.

Установите верхние болты трубопровода EGR.



35. Установите трубопровод EGR.



36. Затяните верхние болты трубопровода EGR.



Автомобили с охладителем EGR

37. Установите охладитель EGR.



38. ПРИМЕЧАНИЕ: Установите новую прокладку фланца охладителя EGR.

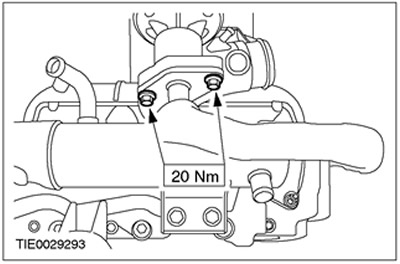

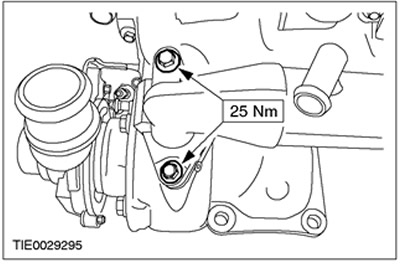

Установите болты фланца охладителя EGR.

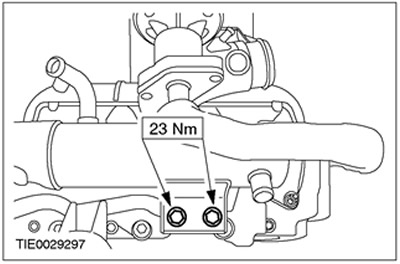

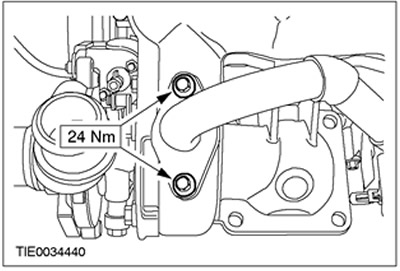

39. Установите болты фланца выпускного трубопровода охладителя EGR.



Все автомобили

40. Отсоедините головку цилиндров от опорного стенда. Снимите специальные инструменты.
