Специальный инструмент
![]() | Приспособление для снятия/ установки хомутов шлангов охлаждающей жидкости 303-397 (24-003) |
Снятие
1. Слейте охлаждающую жидкость из системы охлаждения. За дополнительной информацией обратитесь к главе Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения имеющейся в этом разделе.

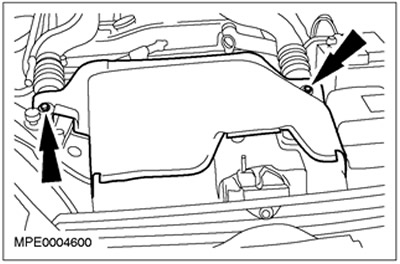

2. Снимите воздушный дефлектор.

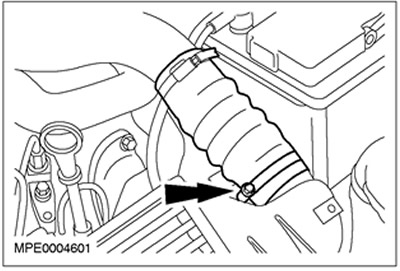

3. Отсоедините впускной трубопровод охладителя наддувочного воздуха.

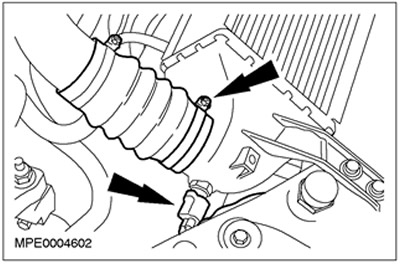

4. Отсоедините выпускной трубопровод охладителя наддувочного воздуха и рассоедините электрический разъем датчика температуры воздухозабора (IAT).

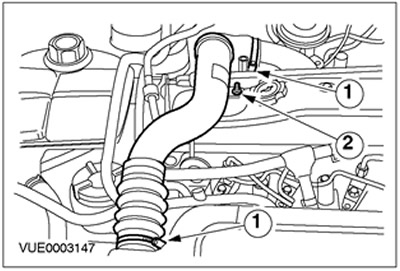

5. Снимите выпускной трубопровод охладителя наддувочного воздуха.
- 1.Освободите зажимы.
- 2.Отверните гайку.

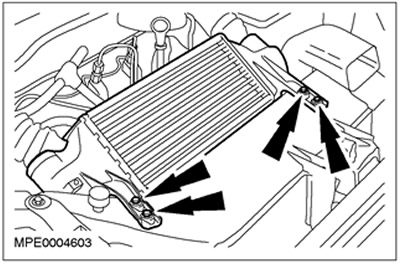

6. Снимите охладитель наддувочного воздуха.

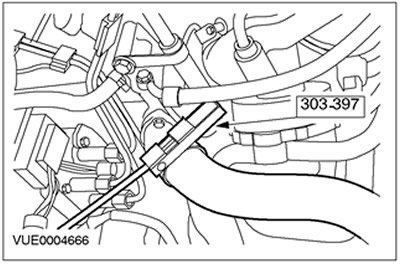

7. Отсоедините шланг охлаждающей жидкости. Используйте специальный инструмент.

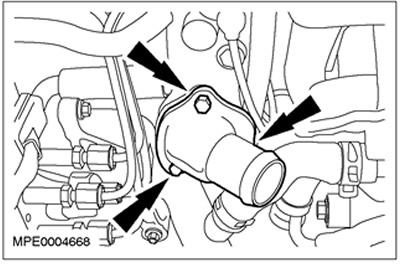

8. Снимите крышку термостата.

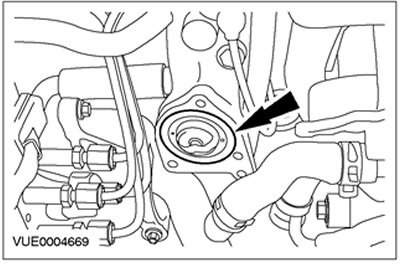

9. Снимите термостат.

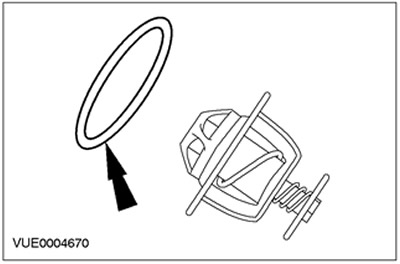

10. Снимите уплотнительное кольцо круглого сечения термостата и отбракуйте его за дальнейшей ненадобностью.

Установка
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что внутренняя часть концов впускного и выпускного трубопроводов охладителя наддувочного воздуха чистая и не содержит следов масла, т.к. это будет уменьшать сцепление при установке трубопроводов на охладитель наддувочного воздуха. Неследование этому указанию в результате может привести к повреждению двигателя.
1. ПРИМЕЧАНИЕ: Установите новое уплотнительное кольцо круглого сечения термостата.

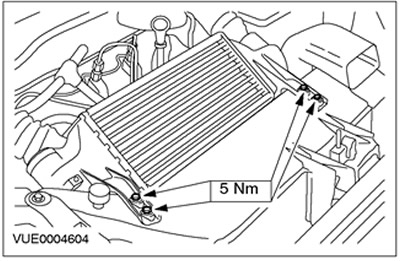

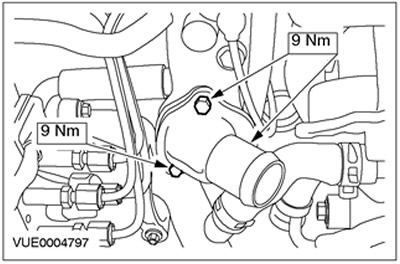

Установите элементы на место, действуя в обратной последовательности.
