Исполнительное устройство управления каналами впускного коллектора (IMRC)
Силовой агрегат. Органы управления. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Органы управления > Исполнительное устройство управления каналами впускного коллектора (IMRC)
            0


Снятие

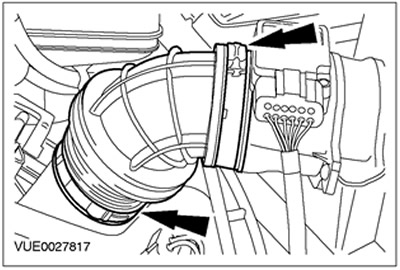

1. Отсоедините выпускной трубопровод воздушного фильтра.

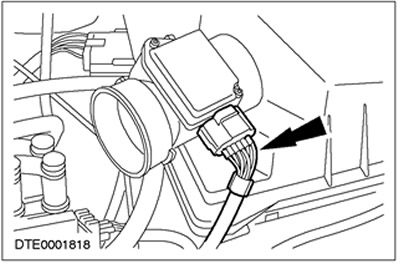

2. Рассоедините электрический разъем датчика массового расхода воздуха (MAF).

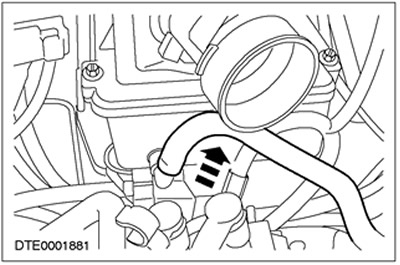

3. Отсоедините трубопровод сапуна.

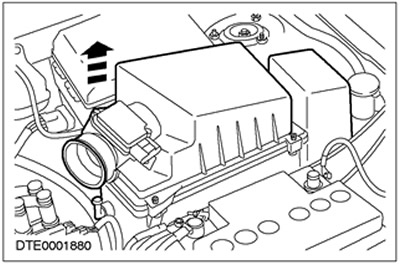

4. Снимите воздушный фильтр.

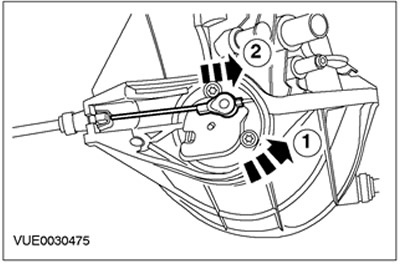

5. Отсоедините приводной трос IMRC от рычага IMRC (для наглядности впускной коллектор показан снятым).
  • 1. Поверните рычаг IMRC против часовой стрелки.
  • 2. Отсоедините приводной трос IMRC.

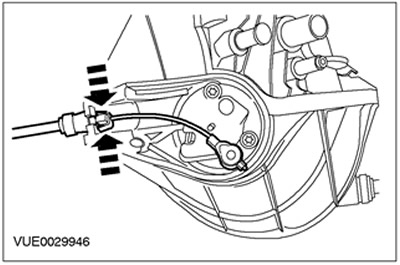

6. Снимите приводной трос IMRC со впускного коллектора (для наглядности впускной коллектор показан снятым).
  • Отпустите стопорные элементы приводного троса IMRC.

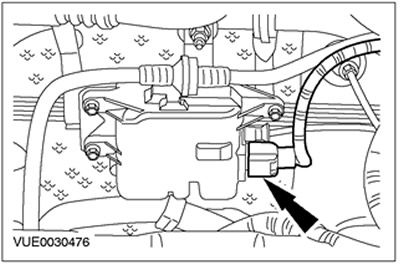

7. Рассоедините штекерный разъем исполнительного устройства IMRC (для наглядности впускной коллектор показан снятым).

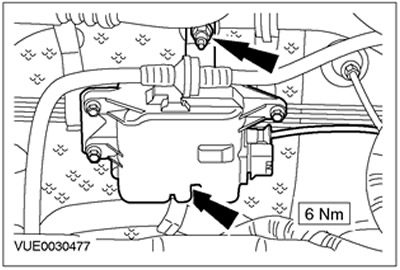

8. Снимите исполнительное устройство IMRC (для наглядности впускной коллектор показан снятым).



Установка


ПРИМЕЧАНИЕ: Убедитесь в том, что три установочных штифта на корпусе воздушного фильтра вставлены в резиновые втулки на опорном кронштейне. Удостоверьтесь в том, что корпус воздушного фильтра установлен на впускной трубопровод воздушного фильтра.

1. Установите элементы на место, действуя в обратной последовательности.
