Сцепление механической коробки MT285

Наименование
Тип	Однодисковое сухое сцепление
Привод	Гидравлический
Наружный диаметр	228 мм
Ход педали (нерегулируемый)	133 ± 3 мм

Моменты затяжки

Наименование	Нм	фунт-фут	фунт-дюйм
Нажимной диск сцепления к маховику	29	21	-

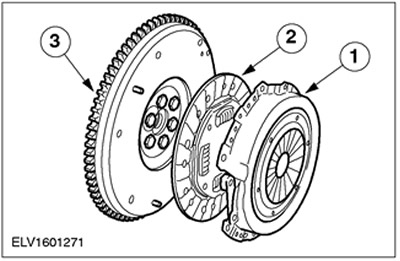

Элементы сцепления

Поз.	№ Запасной Части	Наименование
1		Нажимной диск сцепления
2		Ведомый (фрикционный) диск сцепления
3		Маховик

Сцепление передает крутящий момент от двигателя к коробке передач. Сцепление включает в себя ведомый (фрикционный) диск и нажимной диск, который болтами крепится к маховику.

При задействованном сцеплении (выжатой педали сцепления) поток мощности между двигателем и коробкой передач прерывается. Это означает, что, когда сцепление не задействовано, оно находится в зацепленном (несвободном) состоянии. После задействования сцепление расцепляется (выключается).

Ведомый и нажимной диски сцепления

Специальный инструмент

	Приспособление для выверки ведомого диска сцепления 308-204 (16-067A)
	Инструмент для блокировки маховика 303-393 (21-168)

Снятие

1. Снимите коробку передач в блоке с ведущим мостом. За дополнительной информацией обратитесь к Разделу 308-03A / 308-03B / 308-03C.


2.

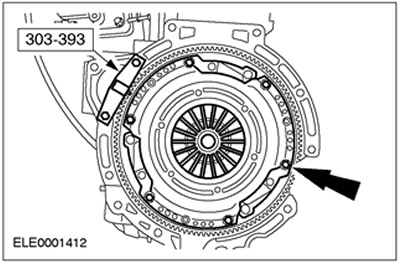

ПРЕДОСТЕРЕЖЕНИЕ: Равномерно, поворачивая на два оборота за этап, отпустите болты крепления нажимного диска сцепления.

Используя специальный инструмент, снимите ведомый и нажимной диски сцепления. Отбракуйте болты.

Установка

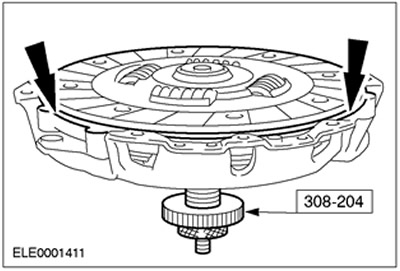

1. Используя специальный инструмент, отцентрируйте ведомый диск сцепления на нажимном диске сцепления.



2.

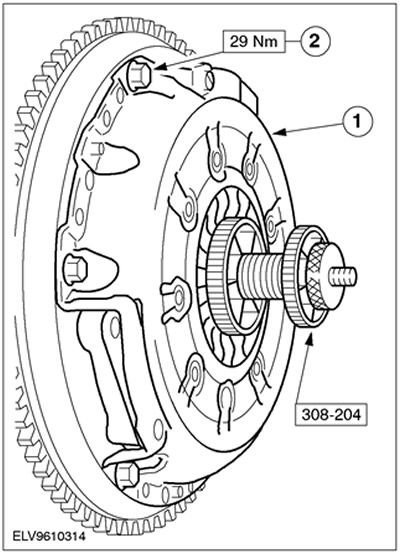

ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты крепления нажимного диска сцепления усилием руки, затем равномерно, поворачивая на два оборота за этап, затяните болты предписанным усилием.

ПРИМЕЧАНИЕ: Установите новые болты крепления нажимного диска сцепления.

Используя специальный инструмент, установите ведомый и нажимной диски сцепления.



3. Снимите специальный инструмент.

4. Установите коробку передач в блоке с ведущим мостом. За дополнительной информацией обратитесь к Разделу 308-03A / 308-03B / 308-03C.
