Главный цилиндр сцепления iB5
Силовой агрегат. Сцепление. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Сцепление > Главный цилиндр сцепления iB5
            0


НаименованиеСпецификация
Тормозная жидкость (Super DOT 4)ESD-M6C57-A

Снятие


1. Стандартные подготовительные операции:
  • Отметьте ключевой код аудиосистемы.
  • Отметьте предварительно настроенные радиостанции.

ПРЕДУПРЕЖДЕНИЕ: Не допускайте попадания тормозной жидкости на кожу или в глаза. При попадании тормозной жидкости на кожу или в глаза незамедлительно промойте пораженные участки водой. Неследование этим указаниям может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие незамедлительно промойте пораженные участки водой.

ПРЕДОСТЕРЕЖЕНИЕ: Отсоедините провод массы от аккумулятора.

2. Опорожните бачок гидропривода тормозов.

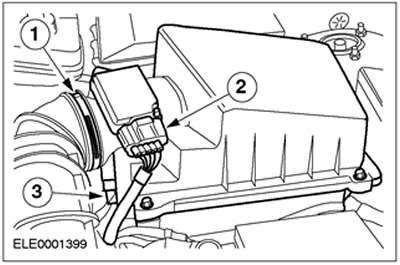

3. Снимите воздушный фильтр.
  • 1. Отсоедините впускной шланг.
  • 2. Рассоедините штекерный разъем датчика массового расхода воздуха (MAF).
  • 3. Отсоедините шланг принудительной вентиляции картера.

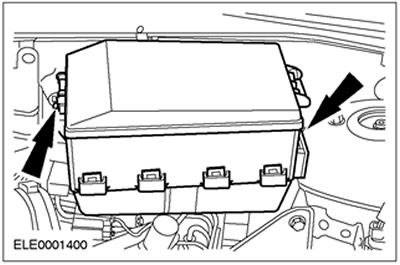

4. Отсоедините центральную электрораспределительную коробку (CJB). Винт слева, зажим справа



5. ПРЕДОСТЕРЕЖЕНИЕ: Вытекание тормозной жидкости. Соблюдайте меры предосторожности по обращению с тормозной жидкостью.

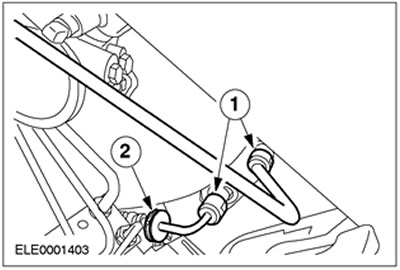

Отсоедините трубопроводы от главного цилиндра сцепления.
  • 1. Снимите зажимы.
  • 2. Снимите магистраль высокого давления с кронштейна.

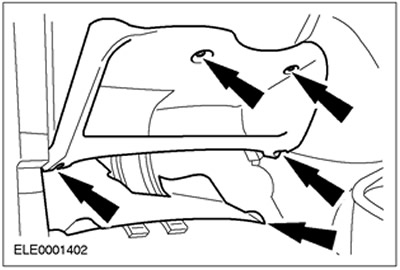

6. Снимите нижнюю крышку панели приборов (четыре винта) и изолирующую панель выемки для ног (зажимы).

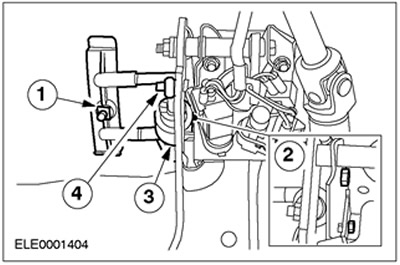

7. Снимите главный цилиндр сцепления.
  • 1. Снимите зажим.
  • 2. Выверните болты.
  • 3. Высвободите главный цилиндр сцепления из опоры педали.
  • 4. Отсоедините шток поршня от педали сцепления.



Установка

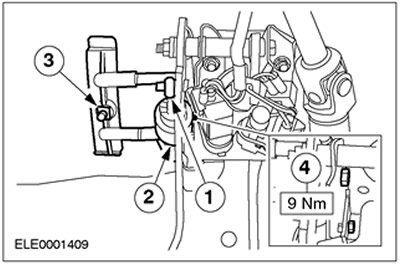

1. Установите главный цилиндр сцепления.
  • 1. Подсоедините шток поршня к педали сцепления.
  • 2. Закрепите главный цилиндр сцепления на опоре педали.
  • 3. Вставьте зажим.
  • 4. Затяните болты.



2. ПРИМЕЧАНИЕ: Удостоверьтесь в надежности фиксации магистрали высокого давления.

Подсоедините трубопроводы к главному цилиндру сцепления.
  • 1. Вставьте зажимы.
  • 2. Вставьте магистраль высокого давления в кронштейн.



3. Установите нижнюю крышку панели приборов и изолирующую панель для ног.

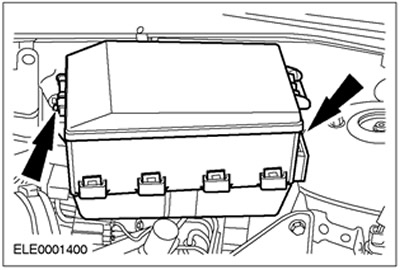

4. Подсоедините центральную электрораспределительную коробку (CJB). Винт слева, зажим справа



5. Установите воздушный фильтр.
  • 1. Установите впускной шланг.
  • 2. Состыкуйте штекерный разъем датчика MAF.
  • 3. Подсоедините шланг PCV.



6. Заправьте бачок. В бачок должна быть залита тормозная жидкость Super DOT 4.

7. Гидропривод сцепления - Удаление воздуха.За дополнительной информацией обратитесь к Разделу 308-00.

8. Стандартные заключительные операции:
  • Подсоедините провод массы к аккумулятору.
  • Введите ключевой код радио.
  • Перепрограммируйте предварительно настроенные радиостанции.
  • Настройте часы.
  • Выполните дорожное испытание, чтобы дать PCM возможность собрать данные.
