Сцепление механической коробки iB5
Силовой агрегат. Сцепление. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Сцепление > Сцепление механической коробки iB5
            0


ТипОднодисковое сухое сцепление
ПриводГидравлический
Наружный диаметр210 мм
Ход педали (нерегулируемый)133 ± 3 мм

Спецификация моментов затяжки


НаименованиеНмфунт-футфунт-дюйм
Нажимной диск сцепления к маховику2921-
Ниппель для удаления воздуха из гидропривода сцепления10-89

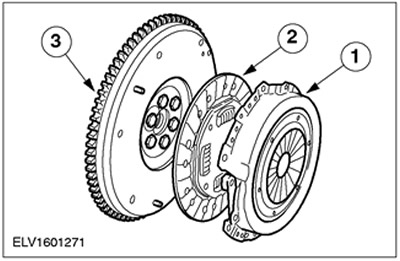

Элементы сцепления




Поз.№ Запасной ЧастиНаименование
1Нажимной диск сцепления
2Ведомый (фрикционный) диск сцепления
3Маховик

Сцепление передает крутящий момент от двигателя к коробке передач. Сцепление включает ведомый (фрикционный) диск и нажимной диск, который крепится к маховику болтами.

При задействованном сцеплении (выжатой педали сцепления) поток мощности между двигателем и коробкой передач прерывается. Это означает, что когда сцепление не задействовано, оно находится в зацепленном (несвободном) состоянии. После выжимания педали (задействования) сцепление расцепляется (выключается).

Ведомый и нажимной диски сцепления


Специальный инструмент


Приспособление для выверки ведомого диска сцепления 308204 (16-067)
Инструмент для блокировки коленчатого вала 303393 (21-168)

Снятие


1. Снимите коробку передач. За дополнительной информацией обратитесь к Разделу 308-03A / 308-03B / 308-03C.

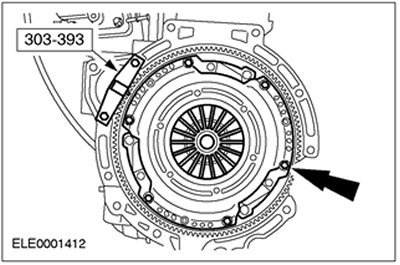

2. ПРЕДОСТЕРЕЖЕНИЕ: При повторном использовании нажимного диска сцепления затягивайте болты равномерно, постадийно, работая перекрестным способом, до тех пор, пока не будет поджата диафрагменная пружина (приблизительно два оборота).


Отсоедините сцепление от маховика. Выверните болты и снимите нажимной диск и ведомый диск сцепления с направляющих штифтов.



Установка

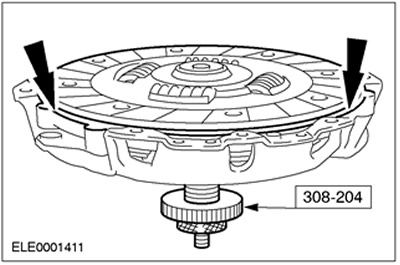

1. Сцентрируйте ведомый диск сцепления на нажимном диске сцепления.



2. ПРЕДОСТЕРЕЖЕНИЕ: Равномерно, постадийно затяните болты, работая перекрестным способом, до тех пор, пока нажимной диск не будет поджат к маховику.

Установите ведомый диск вместе с нажимным диском.

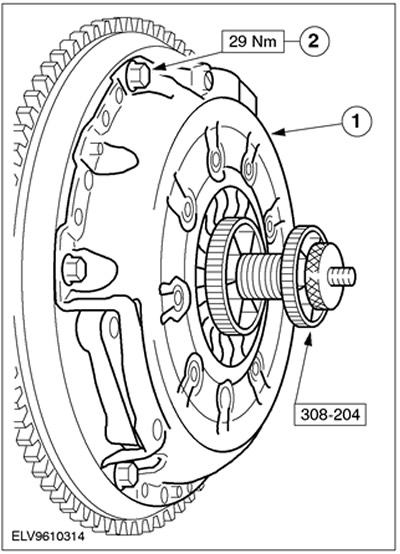

1. С помощью специального инструмента установите нажимной диск вместе с центрированным на нем ведомым диском на направляющие штифты маховика.

2. Затяните болты нажимного диска сцепления, работая перекрестным способом (шесть болтов). Снимите приспособление для выверки.



3. Установите коробку передач. За дополнительной информацией обратитесь к Разделу 308-03A / 308-03B / 308-03C.
