Планетарная передача в сборе - разборка и сборка
Силовой агрегат. Автоматическая трансмиссия. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Автоматическая трансмиссия > Планетарная передача в сборе - разборка и сборка
            0


Разборка

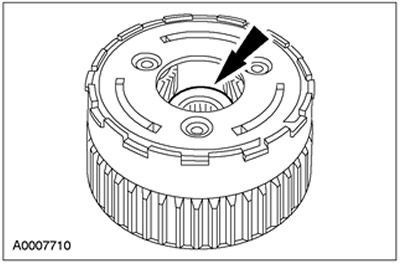

1. Осмотрите внутренний подшипник планетарной передачи на наличие повреждений.

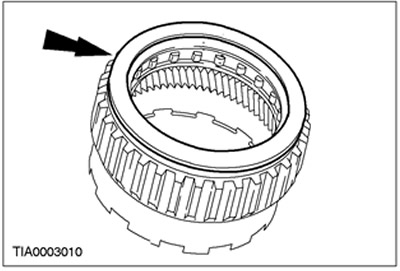

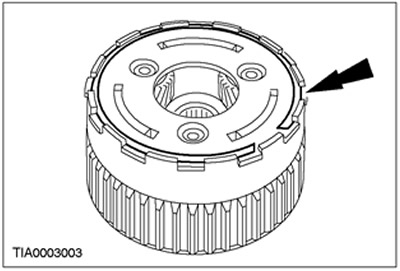

2. Снимите стопорное кольцо.

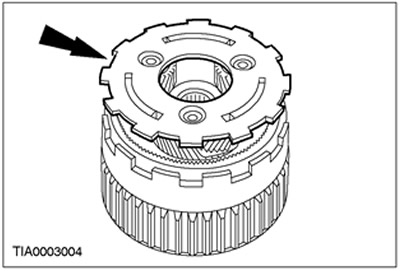

3. Снимите заднюю ступень планетарной передачи.

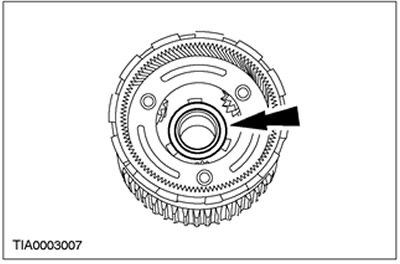

4. Снимите упорный подшипник.

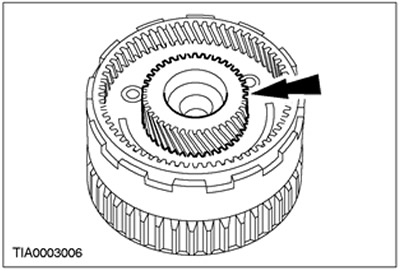

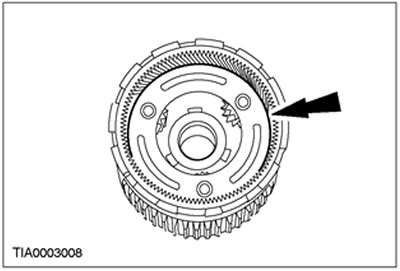

5. Снимите солнечную шестерню планетарной передачи движения вперед.

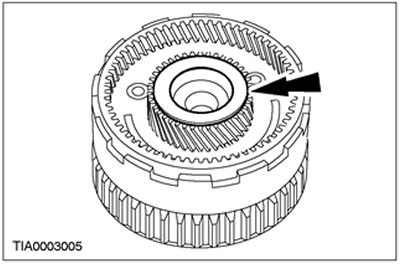

6. Снимите упорный подшипник.



7. Снимите планетарную передачу движения вперед в сборе.

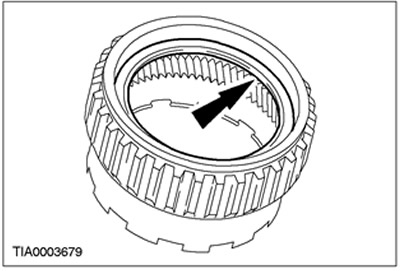

8. Осмотрите коронную шестерню низкой передачи и передачи заднего хода.

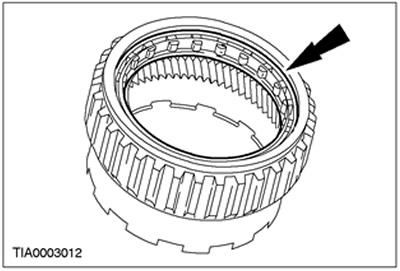

9. Снимите верхний фиксатор муфты одностороннего действия.

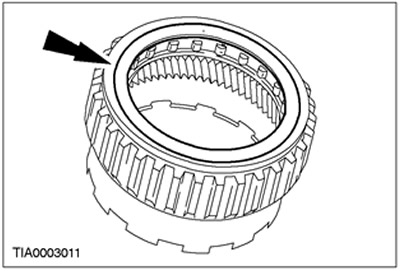

10. Снимите верхнее кольцо муфты одностороннего действия.



11. Снимите муфту одностороннего действия низкой передачи в сборе.

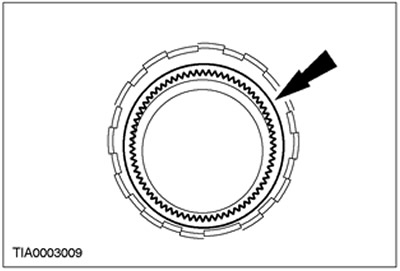

12. Снимите нижнее кольцо муфты одностороннего действия.



Сборка


1. Установите нижнее кольцо муфты одностороннего действия.

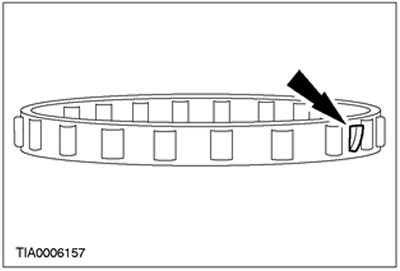

2. Осмотрите ролики и пружины муфты одностороннего действия в сборе.

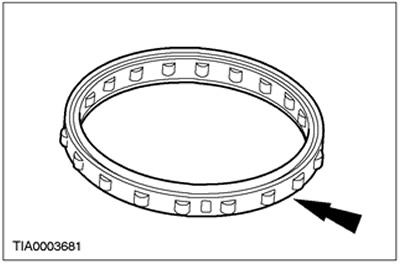

3. Муфту одностороннего действия в сборе следует установить таким образом, чтобы выступ был обращен в показанном направлении.



4. Установите муфту одностороннего действия низкой передачи в сборе.



5. Установите верхнее кольцо муфты одностороннего действия.




6. Установите верхний фиксатор муфты одностороннего действия.



7. Установите планетарную передачу движения вперед в сборе.



8. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что блокировочные элементы обращены вниз.

Установите упорный подшипник.

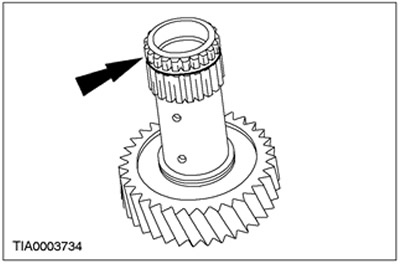

9. Осмотрите стопорное кольцо солнечной шестерни планетарной передачи движения вперед.

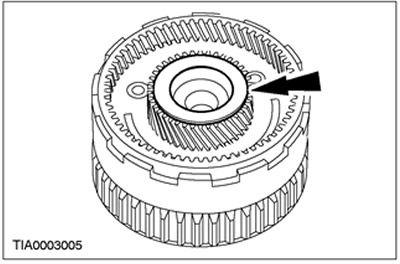

10. Установите солнечную шестерню планетарной передачи движения вперед.



11. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что стопорный элемент обращен вниз.

Установите упорный подшипник.



12. Установите заднюю ступень планетарной передачи в сборе.



13. Установите стопорное кольцо.
