Расположение контактов разъемов коробки передач

            0

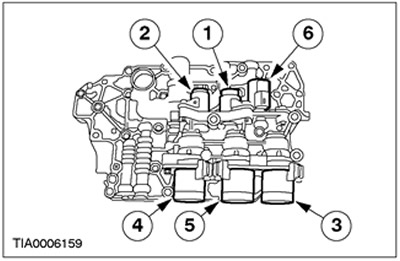

Местоположение электромагнита коробки передач в блоке с ведущим мостом




ПозицияНаименование
1SSA
2SSB
3SSC
4SSD
5SSE
6PCA

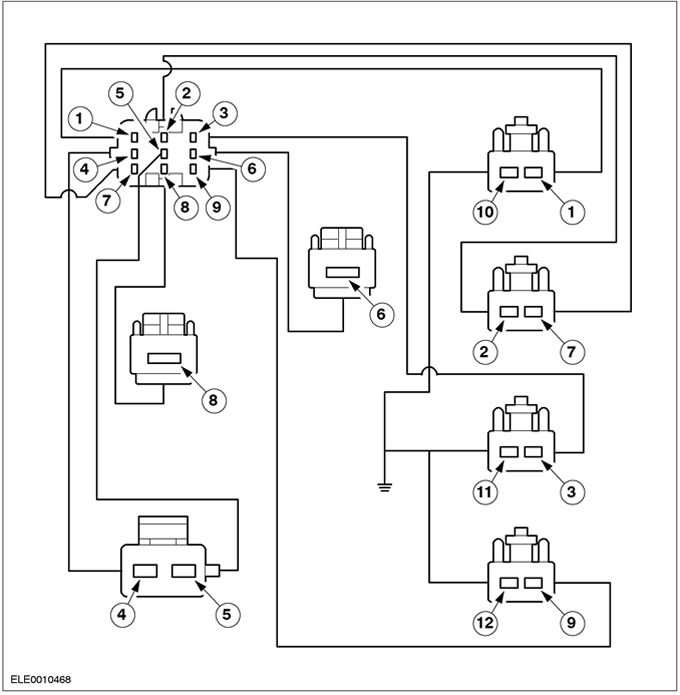

Внутренние разъемы электропроводки коробки передач в блоке с ведущим мостом




ШтифтФункция цепиЦвет разъема
1SSEЗеленый цвет
2PCAЧерный цвет
3SSCБЕЛЫЙ ЦВЕТ
4TFT SIGRTNЧерный цвет
5TFTЧерный цвет
6SSAБЕЛЫЙ ЦВЕТ
7PCAЧерный цвет
8SSBЧерный цвет
9SSDСИНИЙ ЦВЕТ
10"МАССА" SSEзеленый цвет
11"МАССА" SSCБЕЛЫЙ ЦВЕТ
12"МАССА" SSDСИНИЙ ЦВЕТ

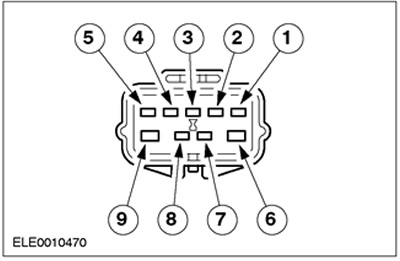

Разъем электропроводки коробки передач в блоке с ведущим мостом




Номер штыряНомер штыря EECФункция цепи
1102SSE
244PCA
382SSC
491Возврат сигнала TFT
537TFT
673SSA
781PCA
81SSB
999SSD

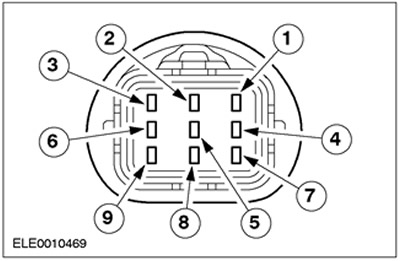

Разъем жгута электропроводки датчика диапазона коробки передач (TR)




Номер штыряНомер штыря ЕЕСФункция цепи
1-VPWR
211Положение движения
371-е положение
44Положение заднего хода
564Положение парковки
6-Система запуска
782-е положение
864Положение парковки
9-Система запуска

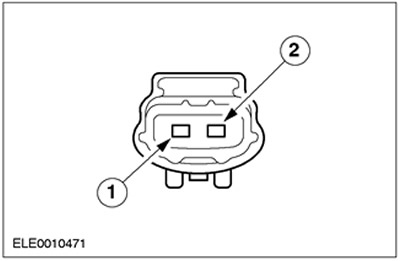

Разъем жгута электропроводки датчика частоты вращения вторичного вала (OSS)




Номер штыряФункция цепи
1Датчик частоты вращения вторичного вала (OSS)
2Возврат сигнала

Разъем жгута электропроводки датчика частоты вращения вала турбины (TSS)




Номер штыряФункция цепи
1Датчик частоты вращения вала турбины (TSS)
2Возврат сигнала

Таблица диагностики датчика диапазона коробки передач (TR)


Положение селектораШтыри датчика TR Со стороны элементаОжидаемая величина.
PARK1 и 2, 3 и 4Менее 5 Ом
REVERSE3 и 5Менее 5 Ом
NEUTRAL1 и 2, 3 и 6Менее 5 Ом
DRIVE3 и 7Менее 5 Ом
23 и 8Менее 5 Ом
13 и 9Менее 5 Ом
