Блок главных клапанов управления - разборка и сборка
Силовой агрегат. Автоматическая трансмиссия. Форд Фокус 1

Главная > Focus > Фокус 1 > Силовой агрегат > Автоматическая трансмиссия > Блок главных клапанов управления - разборка и сборка
            0


Разборка

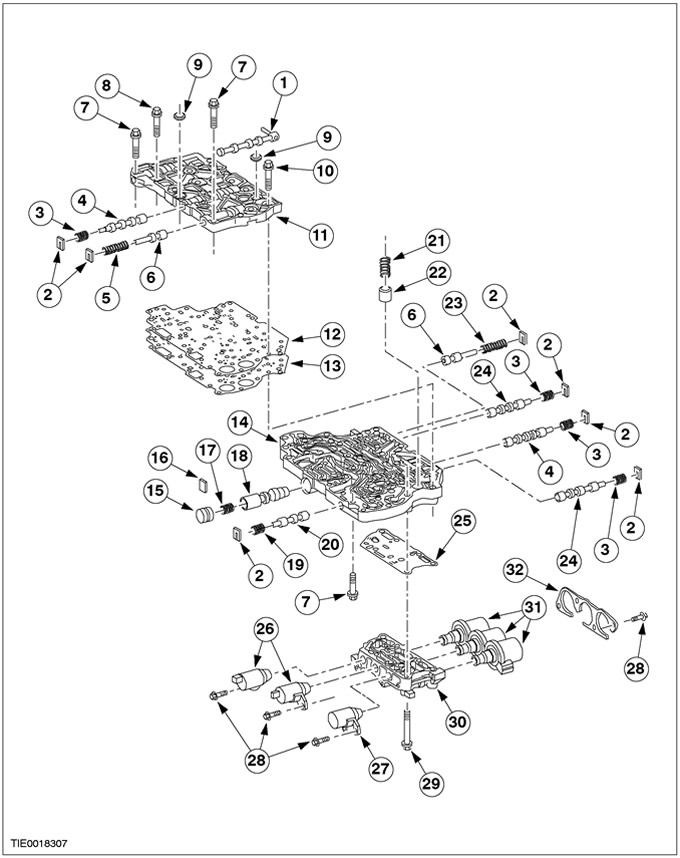

Поз.№ Запасной ЧастиНаименование
1-Клапан с ручным управлением в сборе
2-Стопорная пластина пружины (7 шт.)
3-Пружина управления байпасного клапана управления муфтой (4 шт.)
4-Байпасный клапан управления муфтой (2 шт.)
5-Пружина модулирующего клапана)
6-Клапан модуляции давления в магистрали (и отпускания гидротрансформатора) (2 шт.)
7-Болт М6х40 (3 шт.)
8-Болт М6х30 (5 шт.)
9-Уплотнение блока клапанов
10-Болт М6х60 (5 шт.)
11-Верхний блок клапанов управления
12-Прокладка/ диск в сборе блока клапанов управления
13-Разделительная прокладка блока клапанов управления
14-Нижний блок клапанов управления
15-Стопор главного регулирующего клапана
16-Стопорная пластина главного регулирующего клапана
17-Пружина клапана регулировки давления в главной магистрали
18-Клапан регулировки давления в главной магистрали
19-Пружина электромагнитного регулирующего клапана
20-Электромагнитный регулирующий клапан
21-Пружина накопителя сервоблока промежуточной передачи
22-Поршень накопителя сервоблока промежуточной передачи
23-Пружина регулирующего клапана гидротрансформатора
24-Клапан управления блокировкой и переключением 3-4 (2 шт.)
25-Прокладка блока электромагнитных клапанов
26-Электромагнитный клапан управления переключением (2 шт.)
27-Электромагнитный клапан управления давлением в сборе
28-Винт М6х15 (7 шт.)
29-Винт M6x72 (2 шт.)
30-Блок электромагнитных дроссельных клапанов переключения
31-Электромагнитный клапан управления переключением в сборе (3 шт.)
32-Кронштейн электромагнитных клапанов управления переключением H/DWN

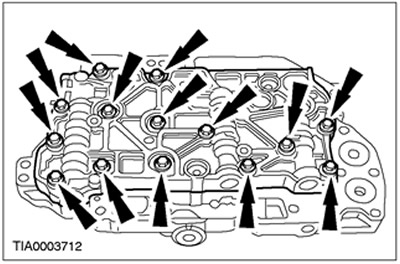

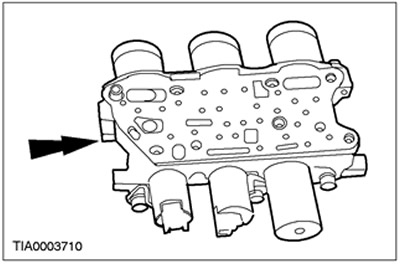

1. Выверните болты блока электромагнитных клапанов и блок электромагнитных клапанов.




2. Снимите прокладки блока электромагнитных клапанов и отбракуйте их за дальнейшей ненадобностью.



3. Снимите уплотнения и отбракуйте их за дальнейшей ненадобностью.



4. Разберите главный блок клапанов управления.



Сборка

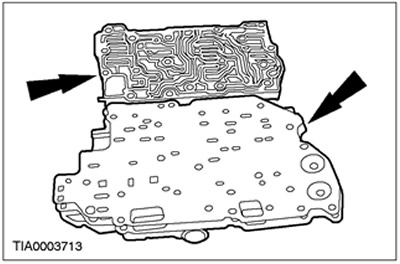

1. ПРИМЕЧАНИЕ: На верхнюю сторону разделительной пластины приклеена прокладка.

ПРИМЕЧАНИЕ: Разделительная прокладка укладывается на нижнюю сторону.

ПРИМЕЧАНИЕ: Осмотрите главный блок клапанов управления.

Установите новую пластину блока клапанов управления и разделительные прокладки.



2. ПРИМЕЧАНИЕ: На этой стадии не затягивайте болты полностью.

Соберите главный блок клапанов управления.

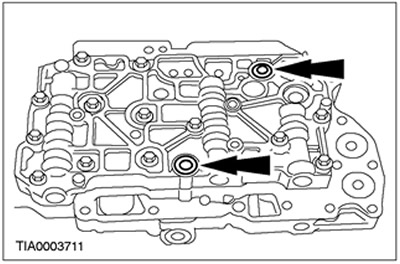

3. Установите уплотнения.

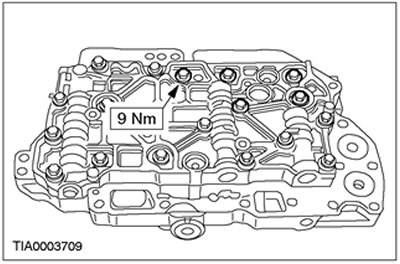

4. Затяните болты блока электромагнитных клапанов.

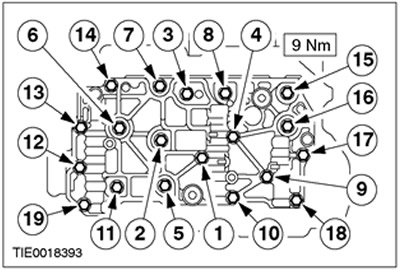

5. Затяните остальные болты, работая в указанной последовательности.
