Главные клапаны управления
Силовой агрегат. Автоматическая трансмиссия. Форд Фокус 1

            0

Снятие


1. Снимите картер для трансмиссионной жидкости. За дополнительной информацией обратитесь к главе Картер для трансмиссионной жидкости имеющейся в этом разделе.

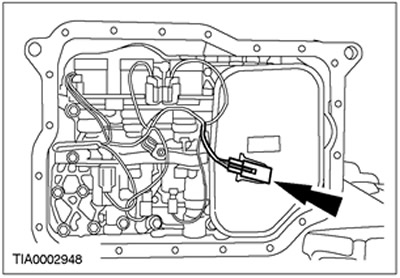

2. Рассоедините штекерный разъем датчика температуры трансмиссионной жидкости (TFT).

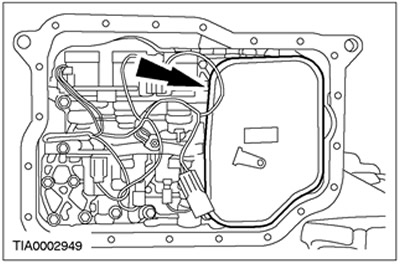

3. Снимите фильтр трансмиссионной жидкости.

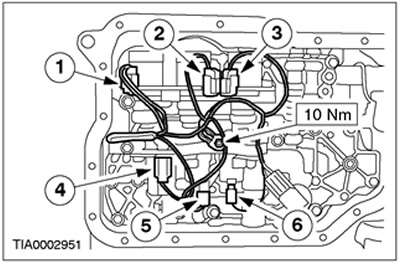

4. ПРИМЕЧАНИЕ: Необходимо отметить расположение разъемов жгута электропроводки главного блока управления, т.к. их можно подсоединить только в тех же самых положениях. Буквы цветов штекерных разъемов отлиты на блоке электромагнитных клапанов.

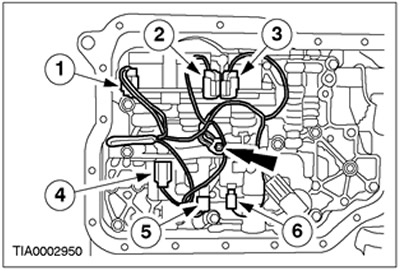

Выверните болт провода заземления. Рассоедините штекерные разъемы и снимите жгут электропроводки главного блока управления.
  • 1. Электромагнитный клапан SSC; Цвет N (нейтрально-белый цвет).
  • 2. Электромагнитный клапан SSE: Цвет G (зеленый)
  • 3. Электромагнитный клапан SSD: Цвет L (голубой)
  • 4. Электромагнитный клапан EPC: Цвет B (черный)
  • 5. Электромагнитный клапан SSA: Цвет N (нейтральный (сероватый))
  • 6. Электромагнитный клапан SSB: Цвет В (черный)

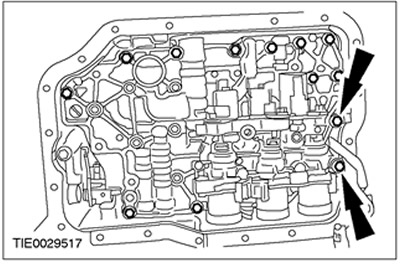

5. ПРИМЕЧАНИЕ: Отметьте положение двух длинных болтов.


Снимите главный блок клапанов управления и накопители.

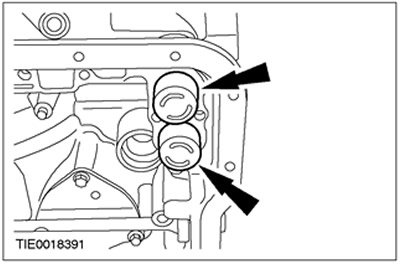

6. ПРИМЕЧАНИЕ: Каждый накопитель оснащен двумя пружинами. Все четыре пружины разного размера.

ПРИМЕЧАНИЕ: Чтобы облегчить сборку, отметьте размер и расположение пружин накопителя.

Снимите поршни и пружины накопителя.



Установка

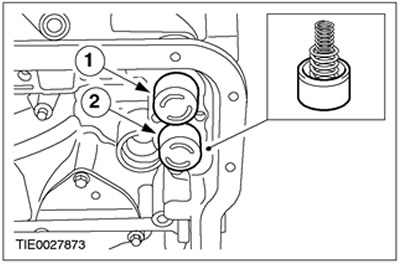

1. ПРИМЕЧАНИЕ: Тонкие длинные пружины - для накопителей нейтрального положения и диапазона движения («D»).

Установите поршни и пружины накопителей.
  • 1. Накопитель 1 и 2.
  • 2. Накопитель N и D.

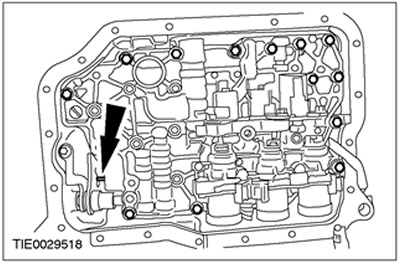

2. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что клапан с ручным управлением располагается на рычаге переключения клапана с ручным управлением.


ПРИМЕЧАНИЕ: На этой стадии не затягивайте полностью болты главного блока клапанов управления.

Установите главный блок клапанов управления.

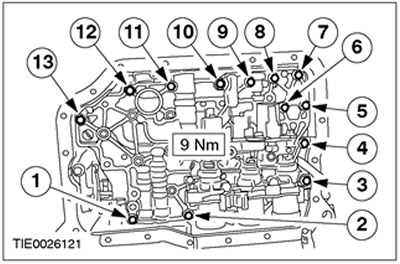

3. Затяните болты крепления главного блока клапанов управления.
  • Затяните болты, работая в указанной последовательности.



4. ПРИМЕЧАНИЕ: Необходимо состыковать штекерные разъемы в их исходном положении, как было отмечено при разборке. Буквы цветов штекерных разъемов отлиты на блоке электромагнитных клапанов.

Установите жгут электропроводки главного блока клапанов управления, состыкуйте штекерные разъемы и установите болт провода заземления.
  • 1. Электромагнитный клапан SSC; Цвет N (нейтрально-белый цвет).
  • 2. Электромагнитный клапан SSE: Цвет G (зеленый)
  • 3. Электромагнитный клапан SSD: Цвет L (голубой)
  • 4. Электромагнитный клапан EPC: Цвет B (черный)
  • 5. Электромагнитный клапан SSA: Цвет N (нейтральный (сероватый))
  • 6. Электромагнитный клапан SSB: Цвет В (черный)

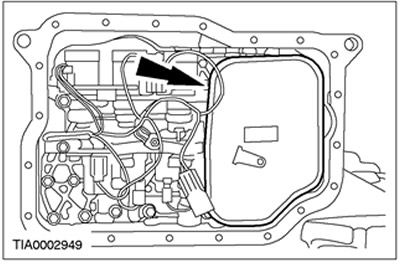

5. Установите фильтр трансмиссионной жидкости.




6. Состыкуйте штекерный разъем датчика TFT.



7. Установите картер для трансмиссионной жидкости. За дополнительной информацией обратитесь к главе Картер для трансмиссионной жидкости имеющейся в этом разделе.
