Муфта передачи заднего хода - разборка и сборка

Специальный инструмент

Приспособление для сжатия пружин муфты 307-015 (17-058)

Наименование	Спецификация
Трансмиссионная жидкость для автоматической коробки передач	WSS-M2C202-B

Поз.	№ Запасной Части	Наименование

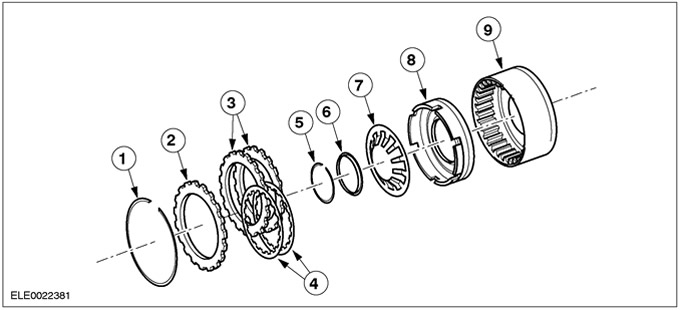

1	–	Стопорное кольцо
2	–	Нажимной диск
3	–	Стальной диск
4	–	Фрикционный диск в сборе
5	–	Кольцо держателя пружины
6	–	Держатель пружины
7	–	Возвратная пружина поршня
8	–	Поршень в сборе
9	–	Барабан промежуточной и ускоряющей передачи в сборе

Разборка

1. Снимите нажимной диск и диски муфты передачи заднего хода.

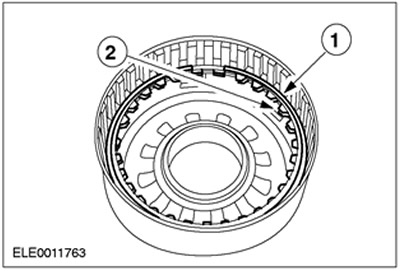

• 1. Снимите стопорное кольцо нажимного диска муфты передачи заднего хода.
• 2. Снимите нажимной диск и диски сцепления.

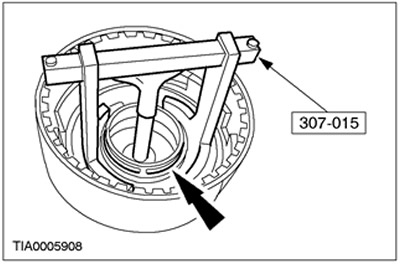

2. Используя специальный инструмент, снимите пружинное кольцо муфты передачи заднего хода и фиксатор.

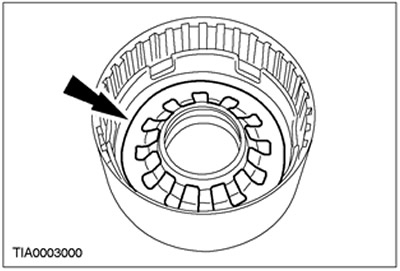

3. Снимите возвратную пружину муфты передачи заднего хода.



4. Снимите поршень муфты передачи заднего хода в сборе.



5.

ПРЕДОСТЕРЕЖЕНИЕ: При обнаружении повреждений уплотнений поршня муфты передачи заднего хода установите новый поршень муфты передачи заднего хода.

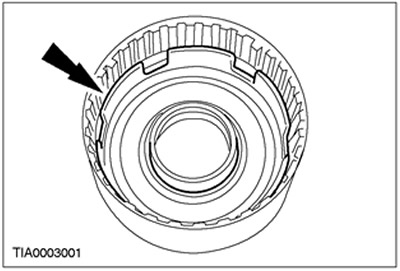

Осмотрите отверстие для установки уплотнения, внутренние и наружные уплотнения.

Сборка

1. Перед сборкой поместите диски муфт с внутренними шлицами в чистуютрансмиссионную жидкость для автоматической коробки передач на 15 минут.

2. Смажьте и установите поршень муфты передачи заднего хода в сборе.



3. Установите возвратную пружину муфты передачи заднего хода.



4. Используя специальный инструмент, установите фиксатор и пружинное кольцо муфты передачи заднего хода.



5. Установите стопорное кольцо нажимного диска муфты передачи заднего хода. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.

• 1. Установите диски и нажимной диск муфты передачи заднего хода.
• 2. Установите стопорное кольцо нажимного диска муфты передачи заднего хода.
