Осмотр и проверка


1. Проверьте обоснованность жалобы клиента.

2. Визуально осмотрите на наличие очевидных признаков механических повреждений.

Таблица визуального осмотра


Механические факторы:
  • Повреждение или загрязнение ремня привода аксессуаров
  • Неправильный ремень привода аксессуаров
  • Натяжитель ремня привода аксессуаров.
  • Промежуточный шкив ремня привода аксессуаров.
  • Генератор
  • Насос усилителя рулевого управления
  • Компрессор системы воздушного кондиционирования (A/C)
  • Шкив(ы)
  • Ослабление затяжки крепежных изделий

3. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).

ПРЕДОСТЕРЕЖЕНИЕ: Не смазывайте ремень привода аксессуаров, натяжитель ремня привода аксессуаров или промежуточный шкив(ы), т.к. это может привести к повреждению структуры материала ремня привода аксессуаров, механизма демпфирования натяжителя ремня привода аксессуаров, подшипника шкива натяжителя ремня привода аксессуаров и подшипника промежуточного шкива(ов).

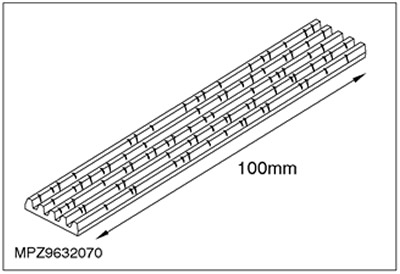

ПРИМЕЧАНИЕ: Допускается вплоть до 15 трещин на ребре ремня на расстоянии 100 мм. Если трещины превышают допустимый предел или обнаруживается отсутствие каких-либо фрагментов ремня, установите новый ремень привода аксессуаров.

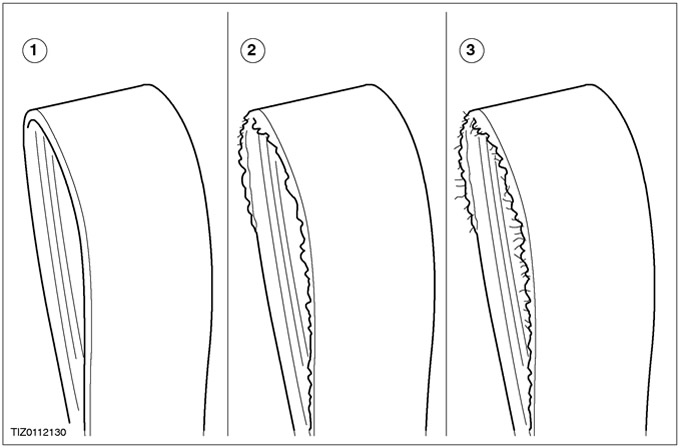

4. Состояние ремня привода аксессуаров следует сравнить с рисунком и предпринять соответствующие действия.
  • 1. Малые рассеянные отложения резиновой крошки - это не проблема, и поэтому новый ремень привода аксессуаров не следует устанавливать.
  • 2. Протяженные отложения резиновой крошки, занимающие вплоть до 50 % высоты ребра ремня привода аксессуаров - это не проблема, но это может быть причиной повышенного шума. Если повышенный шум присутствует, установите новый ремень привода аксессуаров. Автомобили с двигателем 1.6L Zetec-SE/1.4L За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Ремень привода аксессуаров - 1.6L Duratec имеющейся в этом разделе. Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Ремень привода аксессуаров- имеющейся в этом разделе. Автомобили без натяжителя ремня привода аксессуаров. За дополнительной информацией обратитесь к Ремень привода аксессуаров - Автомобили без натяжителя ремня привода аксессуаров имеющейся в этом разделе.
  • 3. Большие отложения резиновой крошки вдоль канавок - это проблема и это может быть причиной повышенного шума и нарушения стабильности ремня привода аксессуаров. Если большие отложения или чрезмерный шум ремня привода аксессуаров очевидны, установите новый ремень привода аксессуаров. Автомобили с двигателем 1.6L Zetec-SE/1.4L За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Ремень привода аксессуаров - 1.6L Duratec имеющейся в этом разделе. Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили без натяжителя ремня привода аксессуаров. За дополнительной информацией обратитесь к Ремень привода аксессуаров - Автомобили без натяжителя ремня привода аксессуаров имеющейся в этом разделе.



5. Проверьте ремень привода аксессуаров на наличие трещин. Если величина повреждения превышает допустимый предел, установите новый ремень привода аксессуаров. Автомобили с двигателем 1.6L Zetec-SE/1.4L За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Ремень привода аксессуаров - 1.6L Duratec имеющейся в этом разделе. Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили без натяжителя ремня привода аксессуаров. За дополнительной информацией обратитесь к Ремень привода аксессуаров - Автомобили без натяжителя ремня привода аксессуаров имеющейся в этом разделе.

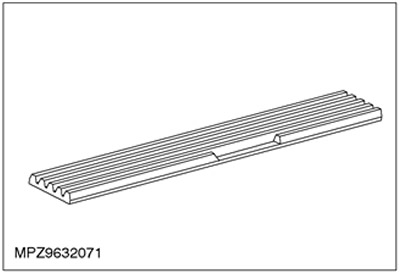

6. Проверьте ремень привода аксессуаров на наличие повреждений. Если отсутствуют крупные фрагменты ремня, установите новый ремень привода аксессуаров. Автомобили с двигателем 1.6L Zetec-SE/1.4L За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Ремень привода аксессуаров - 1.6L Duratec имеющейся в этом разделе. Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили без натяжителя ремня привода аксессуаров. За дополнительной информацией обратитесь к Ремень привода аксессуаров - Автомобили без натяжителя ремня привода аксессуаров имеющейся в этом разделе.

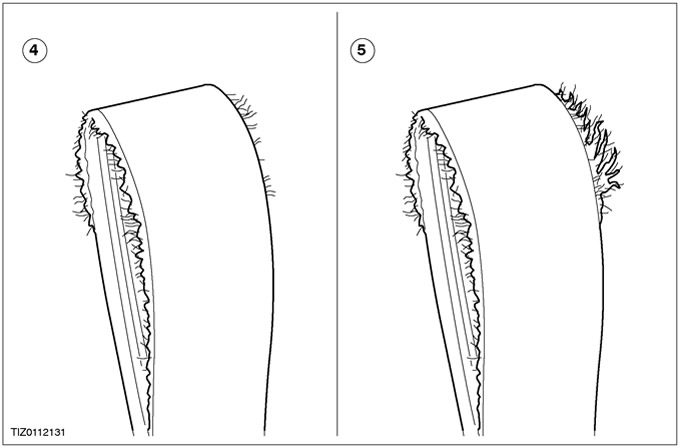

7. Проверьте ремень привода аксессуаров на наличие обтрепывания. Состояние ремня привода аксессуаров следует сравнить с рисунками. Для уровней с 1 по 3 ремень привода аксессуаров НЕ требует замены. Для уровней 4 и 5 УСТАНОВИТЕ новый ремень привода аксессуаров. Автомобили с двигателем 1.6L Zetec-SE/1.4L За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Ремень привода аксессуаров - 1.6L Duratec имеющейся в этом разделе. Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили без натяжителя ремня привода аксессуаров. За дополнительной информацией обратитесь к Ремень привода аксессуаров - Автомобили без натяжителя ремня привода аксессуаров имеющейся в этом разделе.
  • 1. Отсутствие износа (новый ремень)
  • 2. Износ только начинается
  • 3. Легкий износ
  • 4. Высокая степень износа без разрушения корда
  • 5. Высокая степень износа с разрушением корда





8. Если причина визуально не очевидна, проверьте признак неисправности и обратитесь к Таблице признаков неисправности.

Таблица признаков неисправности


Состояние

Возможные Причины

Действие

•Шум или визг ремня привода аксессуаров

•Износ или повреждение элементов привода аксессуаров.

•ПРОВЕРЬТЕ систему при работающем двигателе и снятом ремне привода аксессуаров (дайте двигателю работать только в течение очень короткого периода). Если присутствует шум, причина заключается не в системе привода аксессуаров. Если шум отсутствует, причиной является система привода аксессуаров. ПРОВЕРЬТЕ, откуда исходит шум, и при необходимости УСТАНОВИТЕ новые элементы. ПРОВЕРЬТЕ правильность работы системы.

•Неправильная установка элементов привода аксессуаров.

•ПРОВЕРЬТЕ правильность установки элементов привода аксессуаров. При необходимости ОТРЕМОНТИРУЙТЕ.

•Ремень привода аксессуаров неправильно установлен.

•ПРОВЕРЬТЕ, правильно ли установлен ремень привода аксессуаров в канавки шкива. При необходимости УСТАНОВИТЕ новый ремень привода аксессуаров. Автомобили с двигателем 1.6L Zetec-SE/1.4L За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Ремень привода аксессуаров - 1.6L Duratec имеющейся в этом разделе. Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили без натяжителя ремня привода аксессуаров. За дополнительной информацией обратитесь к Ремень привода аксессуаров - Автомобили без натяжителя ремня привода аксессуаров имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы.

•Шкив(ы)

•ПРОВЕРЬТЕ шкив(ы) на наличие повреждений и свободы вращения и правильность выверки. При необходимости УСТАНОВИТЕ новые элементы.

•Смазка или иное загрязнение.

•ПРОВЕРЬТЕ ремень привода аксессуаров на наличие загрязнения или повреждений. СНИМИТЕ ремень привода аксессуаров и вымойте его, используя моющее средство и воду. Если ремень привода аксессуаров не очищается или поврежден, УСТАНОВИТЕ новый ремень привода аксессуаров. Автомобили с двигателем 1.6L Zetec-SE/1.4L За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Ремень привода аксессуаров - 1.6L Duratec имеющейся в этом разделе. Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили без натяжителя ремня привода аксессуаров. За дополнительной информацией обратитесь к Ремень привода аксессуаров - Автомобили без натяжителя ремня привода аксессуаров имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы.

•Ремень привода аксессуаров

•ПРОВЕРЬТЕ правильность применения ремня привода аксессуаров. УСТАНОВИТЕ новый ремень привода аксессуаров. ПРОВЕРЬТЕ правильность работы системы. Автомобили с двигателем 1.6L Zetec-SE/1.4L За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Ремень привода аксессуаров - 1.6L Duratec имеющейся в этом разделе. Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили без натяжителя ремня привода аксессуаров. За дополнительной информацией обратитесь к Ремень привода аксессуаров - Автомобили без натяжителя ремня привода аксессуаров имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы.

•Обтрепывание ремня привода аксессуаров

•Ремень привода аксессуаров.

•Шкив(ы)

•Генератор.

•Насос усилителя рулевого управления

•Компрессор A/C.

•ПРОВЕРЬТЕ шкив (ы) на наличие повреждений и свободы вращения и правильность выверки. При необходимости установите новые элементы. ПРОВЕРЬТЕ правильность работы системы.

•Ремень привода аксессуаров не держит натяжение

•Ремень привода аксессуаров имеет трещины или поврежден.

•ОСМОТРИТЕ ремень привода аксессуаров на наличие трещин или повреждений. Если трещины находятся в пределах допустимого уровня, ремень привода аксессуаров в порядке. Если величина трещин превышает допустимый предел, УСТАНОВИТЕ новый ремень привода аксессуаров. Автомобили с двигателем 1.6L Zetec-SE/1.4L За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Ремень привода аксессуаров - 1.6L Duratec имеющейся в этом разделе. Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Ремень привода аксессуаров - имеющейся в этом разделе. Автомобили без натяжителя ремня привода аксессуаров. За дополнительной информацией обратитесь к Ремень привода аксессуаров - Автомобили без натяжителя ремня привода аксессуаров имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы.

•Износ или повреждение натяжителя ремня привода аксессуаров.

•ПРОВЕРЬТЕ натяжитель ремня привода аксессуаров на правильность работы или наличие повреждений. При необходимости УСТАНОВИТЕ новый натяжитель ремня привода аксессуаров. Автомобили с двигателем 1.6L Zetec-SE/1.4L За дополнительной информацией обратитесь к Натяжитель ремня привода аксессуаров - имеющейся в этом разделе. Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Натяжитель ремня привода аксессуаров - 1.6L Duratec имеющейся в этом разделе. Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Натяжитель ремня привода аксессуаров- имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы.



Проверки элементов


Натяжитель ремня привода аксессуаров - Статическая проверка


Натяжитель ремня привода аксессуаров можно проверить статически, действуя следующим образом:

1. Отсоедините ремень привода аксессуаров в зоне натяжителя ремня привода аксессуаров.

2. Используя правильный инструмент, переместите натяжитель ремня привода аксессуаров из его свободного положения на полный ход поршня и обратно в свободное положение, чтобы удостовериться в том, что не имеется никакого заедания и прихватывания, и удостоверьтесь в том, что пружина натяжителя ремня привода аксессуаров находится в напряженном состоянии.

3. Поверните шкив натяжителя ремня привода аксессуаров и проверьте его на наличие повреждений и свободы вращения и правильность выверки. При необходимости УСТАНОВИТЕ новый натяжитель ремня привода аксессуаров.

4. Осмотрите зону, окружающую натяжитель ремня привода аксессуаров на наличие смазки или другого загрязнения. Перед установкой нового натяжителя ремня привода аксессуаров устраните все протечки. Если натяжитель ремня привода аксессуаров загрязнен, не пытайтесь очистить его, т.к. может быть поврежден механизм демпфирования, расположенный внутри. При необходимости УСТАНОВИТЕ новый натяжитель ремня привода аксессуаров.

5. Если натяжитель ремня привода аксессуаров удовлетворяет вышеупомянутым критериям, перейдите к динамической проверке натяжителя ремня привода аксессуаров. Если натяжитель ремня привода аксессуаров не удовлетворяет вышеупомянутым критериям, УСТАНОВИТЕ новый натяжитель ремня привода аксессуаров.

Натяжитель ремня привода аксессуаров - Динамическая проверка


Натяжитель ремня привода аксессуаров можно проверить динамически, действуя следующим образом:

1. При работающем двигателе наблюдайте за перемещением натяжителя ремня привода аксессуаров. Натяжитель ремня привода аксессуаров должен перемещаться (реагировать) при резком ускорении двигателя или при циклировании муфты A/C. Если перемещение натяжителя ремня привода аксессуаров не имеет постоянный характер без ускорения двигателя или циклирования муфты A/C, возможно, что шкив или вал деформирован или имеет отклонение от круглости, или же поврежден механизм демпфирования, расположенный внутри натяжителя ремня привода аксессуаров. Чрезмерный разбег ремня привода аксессуаров (неравная глубина канавок в ремне привода аксессуаров) может быть причиной чрезмерного перемещения натяжителя ремня привода аксессуаров. Проверьте проблемное состояние, установив новый ремень привода аксессуаров. Автомобили с двигателем 1.6L Zetec-SE/1.4L За дополнительной информацией обратитесь к Натяжитель ремня привода аксессуаров - имеющейся в этом разделе. Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Натяжитель ремня привода аксессуаров - 1.6L Duratec имеющейся в этом разделе. Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Натяжитель ремня привода аксессуаров - имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы.
