PINPOINT-ТЕСТ P: КОРРЕКЦИЯ НАКЛОНА СВЕТА ФАР НЕ РАБОТАЕТ/ РАБОТАЕТ НЕПРАВИЛЬНО, ОБЫЧНЫЕ ФАРЫ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

P1: ОПРЕДЕЛЕНИЕ СОСТОЯНИЯ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ

1 Ведите положение ON.

2 Включите ближний свет фар.

3 Отрегулируйте КОРРЕКЦИЮ НАКЛОНА СВЕТА ФАР.

4 Проверьте коррекцию наклона света фар.

• Обе фары не регулируются?

Да

Перейдите к P10

Нет

Не регулируется левая фара: Перейдите к P2

Не регулируется правая фара: Перейдите к P6

P2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОЙ ФАРЫ

1 Включите СТОЯНОЧНЫЕ ОГНИ.

2 Проверьте левый стояночный огонь.

• Стояночный огонь горит?

Да

Перейдите к P3

Нет

Раздел 417-01 Стояночные фонари, задние фонари и лампы освещения номерного знака

P3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ КОРРЕКЦИЕЙ НАКЛОНА СВЕТА ЛЕВОЙ ФАРЫ

1 Введите положение OFF.

2 Отсоедините C836 левой фары.

3 Ведите положение ON.

4 Включите ближний свет фар.

5 Отрегулируйте КОРРЕКЦИЮ НАКЛОНА СВЕТА ФАР.

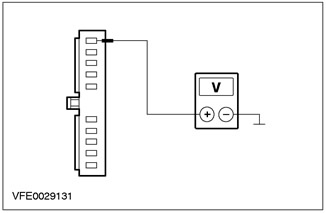

6 Измерьте напряжение между штырем 5 разъема C836 левой фары, электрической цепи 64-LE45 (голубой), со стороны электропроводки, и «массой».

• Изменяется ли регистрируемое напряжение в соответствии с регулировкой переключателя коррекции наклона света фар?

Да

Перейдите к P4

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 64-LE45 (голубой) между сростком S106 и фарой. Проверьте правильность работы системы.

P4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ КОРРЕКТОРА НАКЛОНА СВЕТА ЛЕВОЙ ФАРЫ

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 7 разъема C836 левой фары, электрической цепи 91-LE45 (желто-голубой), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к P5

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91-LE45 (желто-голубой) между фарой и сростком S118. Проверьте правильность работы системы.

P5: ПРОВЕРКА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ЭЛЕКТРОДВИГАТЕЛЯ КОРРЕКТОРА НАКЛОНА СВЕТА ЛЕВОЙ ФАРЫ

1 Введите положение OFF.

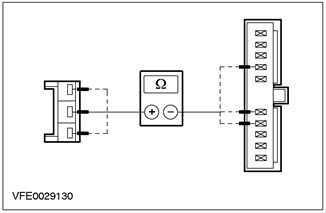

2 Измерьте сопротивление всех электрических цепей между разъемом C2000 электродвигателя корректора наклона света фары, со стороны электропроводки, и соответствующим штырем разъема C836 левой фары, со стороны элемента.

• Не превышает ли результат каждого измерения сопротивления 2 Ом?

Да

ПРОВЕРЬТЕ электродвигатель корректора наклона света фары, обратите внимание на механические повреждения. При необходимости УСТАНОВИТЕ новый. Проверьте правильность работы системы.

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. Проверьте правильность работы системы.

P6: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОЙ ФАРЫ

1 Включите СТОЯНОЧНЫЕ ОГНИ.

2 Проверьте правый стояночный огонь.

• Стояночный огонь горит?

Да

Перейдите к P7

Нет

Раздел 417-01 Стояночные фонари, задние фонари и лампы освещения номерного знака

P7: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ КОРРЕКЦИЕЙ НАКЛОНА ПРАВОЙ ФАРЫ

1 Введите положение OFF.

2 Отсоедините C837 правой фары.

3 Ведите положение ON.

4 Включите ближний свет фар.

5 Отрегулируйте КОРРЕКЦИЮ НАКЛОНА СВЕТА ФАР.

6 Измерьте напряжение между штырем 5 разъема C837 правой фары, электрической цепи 64-LE46 (красно-голубой), со стороны электропроводки, и «массой».

• Изменяется ли регистрируемое напряжение в соответствии с регулировкой переключателя коррекции наклона света фар?

Да

Перейдите к P8

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 64-LE46 (красно-голубой) между сростком S106 и фарой. Проверьте правильность работы системы.

P8: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ КОРРЕКТОРА НАКЛОНА ЛЕВОЙ ФАРЫ

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 7 разъема C837правой фары, электрической цепи 91-LE46 (черно-голубой), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к P9

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91-LE46 (черно-голубой) между фарой и сростком S118. Проверьте правильность работы системы.

P9: ПРОВЕРКА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ЭЛЕКТРОДВИГАТЕЛЯ КОРРЕКТОРА НАКЛОНА СВЕТА ПРАВОЙ ФАРЫ

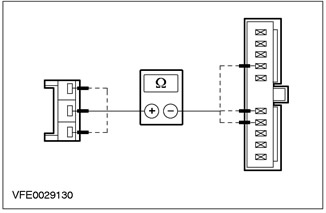

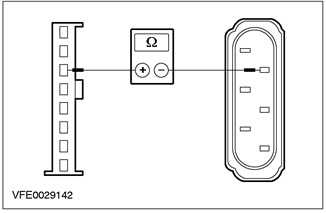

1 Измерьте сопротивление всех электрических цепей между разъемом C2001 электродвигателя наклона света фар, со стороны электропроводки, и соответствующим штырем разъема C837левой фары, со стороны элемента.

• Не превышает ли результат каждого измерения сопротивления 2 Ом?

Да

ПРОВЕРЬТЕ электродвигатель корректора наклона света фары, обратите внимание на механические повреждения. При необходимости УСТАНОВИТЕ новый. Проверьте правильность работы системы.

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. Проверьте правильность работы системы.

P10: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 91-DA3 (ЧЕРНО-ОРАНЖЕВОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Введите положение OFF.

2 Отсоедините C836 левой фары.

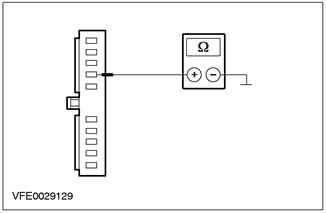

3 Измерьте сопротивление между штырем 7 разъема C836 левой фары, электрической цепи 91-LE45 (желто-голубой), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к P11

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91-DA3 (BK/OG) между сростком S118 и точкой заземления G1. Проверьте правильность работы системы.

P11: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ

1 Отсоедините C320 переключателя освещения.

2 Проверьте переключатель освещения, действуя в соответствии с гл. «Проверка элементов», прилагаемой к схемам электрических соединений.

• В ПОРЯДКЕ ли переключатель освещения?

Да

Перейдите к P12

Нет

УСТАНОВИТЕ новый переключатель освещения. Проверьте правильность работы системы.

P12: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ

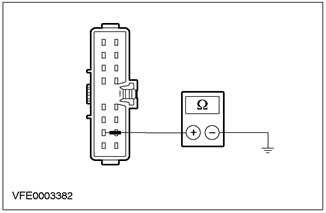

1 Измерьте сопротивление между штырем 10 разъема C320 переключателя освещения, электрической цепи 31-LE29 (черной), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 64-LE1 (голубой) между переключателем освещения и сростком S106. Проверьте правильность работы системы.

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LE29 (черной) и соответственно 31-DA2 (черной), между переключателем освещения и точкой заземления G14. Проверьте правильность работы системы.



PINPOINT-ТЕСТ Q: КОРРЕКЦИЯ НАКЛОНА СВЕТА ФАР НЕ РАБОТАЕТ/ РАБОТАЕТ НЕПРАВИЛЬНО, КСЕНОНОВЫЕ ФАРЫ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

Q1: ПРОВЕРКА СИСТЕМЫ С ИСПОЛЬЗОВАНИЕМ WDS

1 Введите положение OFF.

2 Подсоедините диагностический инструмент.

3 Проверьте систему, используя WDS

• Имеются ли какие-либо коды неисправности (DTC)?

Да

Выполните необходимые действия по кодам DTC, действуя согласно указаниям WDS. ОЧИСТИТЕ память неисправностей и ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к Q2

Q2: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ.

1 Ведите положение ON.

2 Включите ближний свет фар.

3 Сымитируйте состояние разгруженного и соответственно полностью загруженного автомобиля.

4 Проверьте регулировку ксеноновых фар.

• Обе ли ксеноновые фары не регулируются?

Да

Перейдите к Q9

Нет

Не регулируется левая ксеноновая фара: Перейдите к Q3

Не регулируется правая ксеноновая фара: Перейдите к Q6

Q3: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЛЕВОЙ КСЕНОНОВОЙ ФАРЫ

1 Введите положение OFF.

2 Отсоедините C836 левой ксеноновой фары.

3 Ведите положение ON.

4 Включите ближний свет фар.

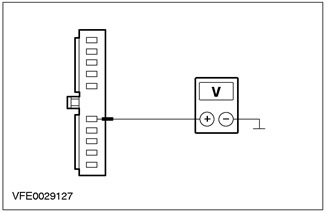

5 Измерьте напряжение между штырем 10 разъема C836 левой ксеноновой фары, электрической цепи 15-XL28A (зелено-оранжевой), со стороны электропроводки, и «массой».

• Регистрируется ли напряжение аккумулятора?

Да

Перейдите к Q4

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15-XL28A (зелено-оранжевой) между ксеноновой фарой и сростком S114. Проверьте правильность работы системы.

Q4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛЕВОЙ КСЕНОНОВОЙ ФАРЫ

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 7 разъема C836 левой ксеноновой фары, электрической цепи 91-LE45 (желто-голубой), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к Q5

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91-LE45 (желто-голубой) между левой ксеноновой фарой и сростком S118. Проверьте правильности работы системы.

Q5: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ 63-LE45 (БЕЛОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Отсоедините C837 правой ксеноновой фары.

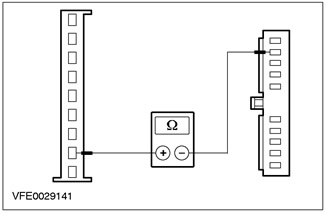

2 Измерьте сопротивление между штырем 9 разъема C836 левой ксеноновой фары, электрической цепи 63-LE45 (белой), со стороны электропроводки, и штырем 9 разъема C837 правой ксеноновой фары, электрической цепи 63-LE46 (бело-красной), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

ПРОВЕРЬТЕ ксеноновую фару, при необходимости УСТАНОВИТЕ новую. Проверьте правильность работы системы.

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 63-LE45 (белой) между ксеноновой фарой и сростком S105. Проверьте правильность работы системы.

Q6: ПРОВЕРКА ЭЛЕКТРОПИТАНИЯ ПРАВОЙ КСЕНОНОВОЙ ФАРЫ

1 Введите положение OFF.

2 Отсоедините C837 правой ксеноновой фары.

3 Ведите положение ON.

4 Включите ближний свет фар.

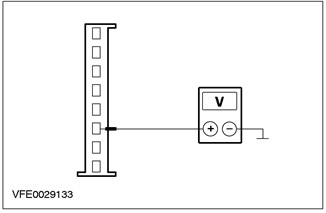

5 Измерьте напряжение между штырем 10 разъема C837 правой ксеноновой фары, электрической цепи 15-XL28B (зелено-оранжевой), со стороны электропроводки, и «массой».

• Регистрируется ли напряжение аккумулятора?

Да

Перейдите к Q7

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15-XL28B (зелено-оранжевой) между ксеноновой фарой и сростком S114. Проверьте правильность работы системы.

Q7: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПРАВОЙ КСЕНОНОВОЙ ФАРЫ

1 Введите положение OFF.

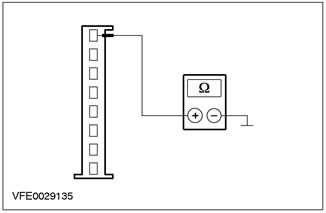

2 Измерьте сопротивление между штырем 7 разъема C837 правой ксеноновой фары, электрической цепи 91-LE46 (черно-голубой), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к Q8

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91-LE46 (черно-голубой) между правой ксеноновой фарой и сростком S118. Проверьте правильность работы системы.

Q8: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ 63-LE46 (БЕЛО-КРАСНОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Отсоедините C836 левой ксеноновой фары.

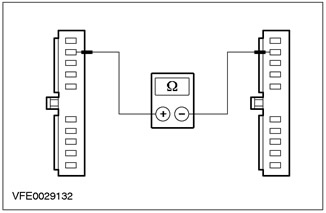

2 Измерьте сопротивление между штырем 9 разъема C836 левой ксеноновой фары, электрической цепи 63-LE45 (белой), со стороны электропроводки, и штырем 9 разъема C837 правой ксеноновой фары, электрической цепи 63-LE46 (бело-красной), со стороны электропроводки.

• Сопротивление составляет менее 2 Ом?

Да

ПРОВЕРЬТЕ ксеноновую фару, при необходимости УСТАНОВИТЕ новую. Проверьте правильность работы системы.

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 63-LE46 (бело-красной) между ксеноновой фарой и сростком S105. Проверьте правильность работы системы.

Q9: ПРОВЕРКА ЭЛЕКТРОПИТАНИЯ МОДУЛЯ УПРАВЛЕНИЯ КСЕНОНОВЫМИ ФАРАМИ/ ДАТЧИКА НАКЛОНА СВЕТА ФАР

1 Введите положение OFF.

2 Отсоедините C838 модуля управления ксеноновыми фарами/ датчика наклона света фар.

3 Ведите положение ON.

4 Включите ближний свет фар.

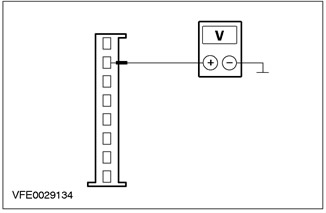

5 Измерьте напряжение между штырем 6 разъема C838 модуля управления ксеноновыми фарами/ датчика наклона света фар, электрической цепи 15S-LE19C (зелено-голубой), со стороны электропроводки, и «массой».

• Регистрируется ли напряжение аккумулятора?

Да

Перейдите к Q10

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LE19C (зелено-голубой) между модулем управления ксеноновыми фарами/ датчиком наклона света фар и сростком S134. Проверьте правильность работы системы.

Q10: ПРОВЕРКА ЭЛЕКТРОПИТАНИЯ МОДУЛЯ УПРАВЛЕНИЯ КСЕНОНОВЫМИ ФАРАМИ/ ДАТЧИКА НАКЛОНА СВЕТА ФАР

1 Измерьте напряжение между штырем 2 разъема C838 модуля управления ксеноновыми фарами/ датчика наклона света фар, электрической цепи 15-XL28C (зелено-оранжевой), со стороны электропроводки, и «массой».

• Регистрируется ли напряжение аккумулятора?

Да

Перейдите к Q13

Нет

Перейдите к Q11

Q11: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F53 (CJB)

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F53 (CJB).

3 Проверьте плавкий предохранитель F53 (10 A)

• Плавкий предохранитель исправен?

Да

Перейдите к Q12

Нет

УСТАНОВИТЕ новый плавкий предохранитель F53 (10 A) и ПРОВЕРЬТЕ правильность работы системы. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы.

Q12: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ F53 (CJB)

1 Подсоедините Плавкий предохранитель F53 (CJB).

2 Ведите положение ON.

3 Измерьте напряжение между F53 (CJB) и «массой».

• Регистрируется ли напряжение аккумулятора?

Да

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15-XL28C (зелено-оранжевой), 15-LG28A (зелено-белой) и 15-LG28 (зелено-белой) между модулем управления ксеноновыми фарами/ датчиком наклона света фар и плавким предохранителем F53. Проверьте правильность работы системы.

Нет

Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ электрическую цепь питания плавкого предохранителя F53, при необходимости ПРОВЕРЬТЕ CJB и УСТАНОВИТЕ новую. Проверьте правильность работы системы.

Q13: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ КСЕНОНОВЫМИ ФАРАМИ/ ДАТЧИКА НАКЛОНА СВЕТА ФАР

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 1 разъема C838 модуля управления ксеноновыми фарами/ датчика наклона света фар, электрической цепи 91-XL31 (черно-голубой), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к Q14

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91-XL31 (черно-голубой) между модулем управления ксеноновыми фарами/ датчиком наклона света фар и точкой заземления G1. Проверьте правильность работы системы.

Q14: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ УПРАВЛЕНИЯ 63-LE1 (БЕЛОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Отсоедините C836 левой ксеноновой фары.

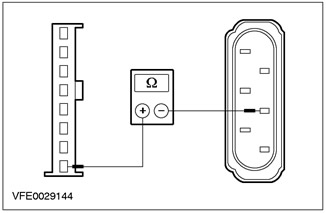

2 Измерьте сопротивление между штырем 7 разъема C838 модуля управления ксеноновыми фарами/ датчика наклона света фар, электрической цепи 63-LE1 (белой), со стороны электропроводки, и штырем 9 разъема C836 левой ксеноновой фары, электрической цепи 63-LE45 (белой), со стороны электропроводки,.

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к Q15

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 63-LE1 (белой) между модулем управления ксеноновыми фарами/ датчиком наклона света фар и сростком S105. Проверьте правильность работы системы.

Q15: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 8-XL10 (БЕЛОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Введите положение OFF.

2 Отсоедините C839 заднего датчика наклона света фар.

3 Измерьте сопротивление между штырем 3 разъема C838 модуля управления ксеноновыми фарами/ датчика наклона света фар, электрической цепи 8-XL10 (белой), со стороны электропроводки, и штырем 4 разъема C839 заднего датчика наклона света фар, электрической цепи 8-XL10 (белой), со стороны электропроводки,.

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к Q16

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 8-XL10 (белой) между модулем управления ксеноновыми фарами/ датчиком наклона света фар и задним датчиком наклона света фар. Проверьте правильность работы системы.

Q16: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 7-XL10 (ЖЕЛТОЙ) НА НАЛИЧИЕ РАЗРЫВА

1 Измерьте сопротивление между штырем 8 разъема C838 модуля управления ксеноновыми фарами/ датчика наклона света фар, электрической цепи 7-XL10 (желтой), со стороны электропроводки, и штырем 5 разъема C839 заднего датчика наклона света фар, электрической цепи 7-XL10 (желтой), со стороны электропроводки,.

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к Q17

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 7-XL10 (желтой) между модулем управления ксеноновыми фарами/ датчиком наклона света фар и задним датчиком наклона света фар. Проверьте правильность работы системы.

Q17: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЗАДНЕГО ДАТЧИКА НАКЛОНА СВЕТА ФАР

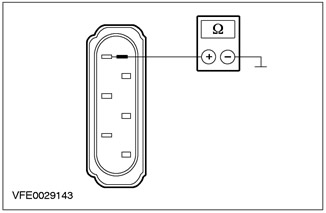

1 Измерьте сопротивление между штырем 1 разъема C839 заднего датчика наклона света фар, электрической цепи 91-XL10 (желто-голубой), со стороны электропроводки, и «массой».

• Сопротивление составляет менее 2 Ом?

Да

Перейдите к Q18

Нет

Используя схемы электрических соединений, ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 91-XL10 (желто-голубой) между задним датчиком наклона света фар и сростком S118. Проверьте правильность работы системы.

Q18: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЗАДНЕГО ДАТЧИКА НАКЛОНА СВЕТА ФАР

1 Подсоедините C838 модуля управления ксеноновыми фарами/ датчика наклона света фар.

2 Ведите положение ON.

3 Включите ближний свет фар.

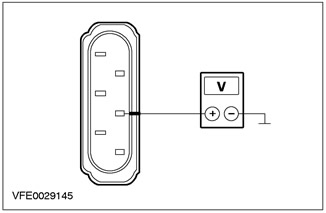

4 Измерьте напряжение между штырем 5 разъема C839 заднего датчика наклона света фар, электрической цепи 8-XL10 (белой), со стороны электропроводки, и «массой».

• Регистрируется ли напряжение 5 В?

Да

УСТАНОВИТЕ новый задний датчик наклона света фар. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новый модуль управления ксеноновыми фарами/ датчик наклона света фар. ПРОВЕРЬТЕ правильность работы системы.
