Фонари заднего хода (автомобили до 08.2001) - Pinpoint-тесты
Электрооборудование. Освещение. Форд Фокус 1

Главная > Focus > Фокус 1 > Электрооборудование > Освещение > Фонари заднего хода (автомобили до 08.2001) - Pinpoint-тесты
            0


PINPOINT-ТЕСТ AW: ФОНАРЬ(И) ЗАДНЕГО ХОДА НЕ РАБОТАЮТ, ТОЛЬКО 4-ДВЕРНЫЕ МОДЕЛИ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

AW1: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ.

1 Ведите положение ON.

2 Установите коробку передач в положение "ЗАДНИЙ ХОД".

3 Проверьте неработающий фонарь заднего хода.

• Один фонарь заднего хода не работает?

Да

Левый фонарь заднего хода не работает: Перейдите к AW2

Правый фонарь заднего хода не работает: Перейдите к AW4

Нет

Оба фонаря заднего хода не работают, механическая коробка передач: Перейдите к AW6

Оба фонаря заднего хода не работают, автоматическая коробка передач: Перейдите к AW11

AW2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ БЛОКА ЗАДНИХ ФОНАРЕЙ, ЛЕВАЯ СТОРОНА

1 Введите положение OFF.

2 Отсоедините Блок задних фонарей, левая сторона - C476.

3 Ведите положение ON.

4 Установите коробку передач в положение "ЗАДНИЙ ХОД".

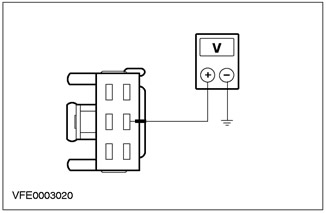

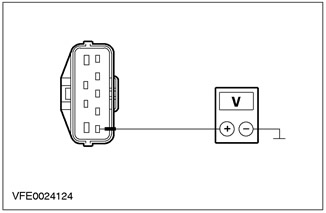

5 Измерьте напряжение между штырем 4 C476 блока задних фонарей, левая сторона, электрической цепи 15S-LG9A (зеленой/черной), со стороны электропроводки и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AW3

Нет

УСТРАНИТЕ размыкание электрической цепи 15S-LG9A (зеленой/черной) между соединением S211 и блоком задних фонарей, левая сторона, используя электрические схемы. Проверьте правильность работы системы.

AW3: ПРОВЕРЬТЕ СОЕДИНЕНИЕ С "МАССОЙ" БЛОКА ЗАДНИХ ФОНАРЕЙ, ЛЕВАЯ СТОРОНА

1 Введите положение OFF.

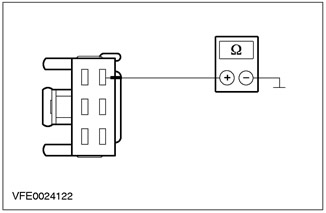

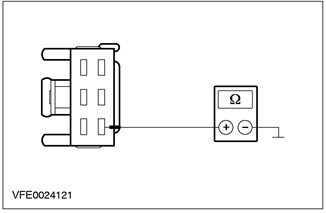

2 Измерьте сопротивление между штырем 6 C476 блока задних фонарей, левая сторона, электрической цепи 31-LF23 (черной), со стороны электропроводки и "массой".

• Сопротивление составляет менее 2 Ом?

Да

ПРОВЕРЬТЕ блок задних фонарей, левая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы.

Нет

УСТРАНИТЕ размыкание электрической цепи 31-LF23 (черной) между блоком задних фонарей, левая сторона, и "массой" G46, используя электрические схемы. Проверьте правильность работы системы.

AW4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ БЛОКА ЗАДНИХ ФОНАРЕЙ, ПРАВАЯ СТОРОНА

1 Введите положение OFF.

2 Отсоедините Блок задних фонарей, правая сторона - C477.

3 Ведите положение ON.

4 Установите коробку передач в положение "ЗАДНИЙ ХОД".

5 Измерьте напряжение между штырем 5 C477 блока задних фонарей, правая сторона, электрической цепи 15S-LG16 (зеленой/оранжевой), со стороны электропроводки и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AW5

Нет

УСТРАНИТЕ размыкание электрической цепи 15S-LG16 (зеленой/оранжевой) между соединением S211 и блоком задних фонарей, правая сторона, используя электрические схемы. Проверьте правильность работы системы.

AW5: ПРОВЕРЬТЕ СОЕДИНЕНИЕ С "МАССОЙ" БЛОКА ЗАДНИХ ФОНАРЕЙ, ПРАВАЯ СТОРОНА

1 Введите положение OFF.

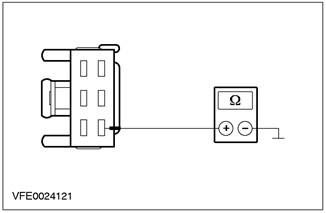

2 Измерьте сопротивление между штырем 4 C477 блока задних фонарей, правая сторона, электрической цепи 31-LF24 (черной), со стороны электропроводки и "массой".

• Сопротивление составляет менее 2 Ом?

Да

ПРОВЕРЬТЕ блок задних фонарей, правая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы.

Нет

УСТРАНИТЕ размыкание электрической цепи 31-LF24 (черной) между блоком задних фонарей, правая сторона и "массой" G47 (до 01/2000) или G46 (с 01/2000), используя электрические схемы. Проверьте правильность работы системы.

AW6: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53

1 Введите положение OFF.

2 Отсоедините Плавкий предохранитель F53.

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53 (10 A)

• Плавкий предохранитель исправен?

Да

Перейдите к AW7

Нет

Установите новый плавкий предохранитель F53 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы.

AW7: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F53

1 Подсоедините Плавкий предохранитель F53 (CJB).

2 Ведите положение ON.

3 Измерьте напряжение между плавким предохранителем F53 (CJB) и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AW8

Нет

ВОССТАНОВИТЕ электропитание плавкого предохранителя F53 при помощи электрических схем. Проверьте правильность работы системы.

AW8: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ

1 Введите положение OFF.

2 Отсоедините Переключатель положения парковки/нейтрального положения - C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие).

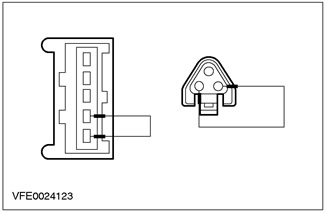

3 Подсоедините соединительный провод к разъему C862 (Endura-DI/MTX-механическая коробка передач)/ C864 (все прочие), переключателя положения парковки/нейтрального положения между штырем 2, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки, и штырем 1, электрической цепи 15S-LG3 (зеленой/желтой), со стороны электропроводки.

4 Ведите положение ON.

5 Проверьте фонари заднего хода.

• Фонари заднего хода горят?

Да

Перейдите к AW9

Нет

ПРОВЕРЬТЕ переключатель положения парковки/нейтрального положения. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы.

AW9: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ

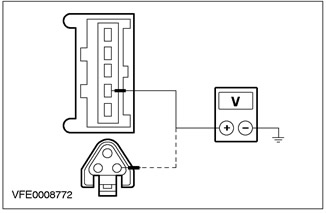

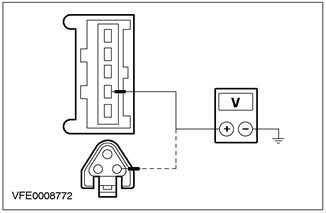

1 Измерьте напряжение между штырем 2 C862 (Endura-DI/MTX-механическая коробка передач)/ C864 (все прочие) переключателя положения парковки/нейтрального положения, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки и "массой".

• Напряжение аккумулятора регистрируется?

Да

До 01/2000: УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и соединением S211, используя электрические схемы. Проверьте правильность работы системы.

С 01/2000: Перейдите к AW10

Нет

ВОССТАНОВИТЕ электропитание переключателя положения парковки/нейтрального положения, используя электрические схемы. Проверьте правильность работы системы.

AW10: ПРОВЕРЬТЕ СОЕДИНЕНИЕ С "МАССОЙ" БЛОКА ЗАДНИХ ФОНАРЕЙ, ЛЕВАЯ СТОРОНА

1 Отсоедините Блок задних фонарей, левая сторона - C476.

2 Измерьте сопротивление между штырем 6 C476 блока задних фонарей, левая сторона, электрической цепи 31-LF23 (черной), со стороны электропроводки и "массой".

• Сопротивление составляет менее 2 Ом?

Да

УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и соединением S211, используя электрические схемы. Проверьте правильность работы системы.

Нет

УСТРАНИТЕ размыкание электрической цепи 31-LF23 (черной) между соединением S184 и "массой" G46, используя электрические схемы. Проверьте правильность работы системы.

AW11: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F39 (CJB).

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39 (10 A)

• Плавкий предохранитель исправен?

Да

Перейдите к AW12

Нет

Установите новый плавкий предохранитель F39 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы.

AW12: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ

1 Подсоедините Плавкий предохранитель F39 (CJB).

2 Отсоедините Датчик диапазона коробки передач - C438.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 1 C438 датчика диапазона коробки передач, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AW13

Нет

ВОССТАНОВИТЕ электропитание датчика диапазона коробки передач, используя электрические схемы. Проверьте правильность работы системы.

AW13: ПРОВЕРЬТЕ ДАТЧИК ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ

1 Введите положение OFF.

2 Отсоедините Датчик диапазона коробки передач - C438.

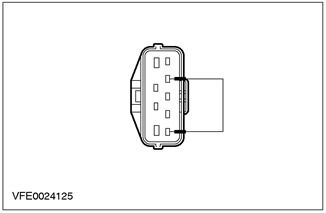

3 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки.

4 Ведите положение ON.

5 Проверьте фонари заднего хода.

• Фонари заднего хода горят?

Да

ПРОВЕРЬТЕ датчик диапазона коробки передач. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы.

Нет

Перейдите к AW14

AW14: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F39

1 Введите положение OFF.

2 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач, между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки.

3 Ведите положение ON.

4 Измерьте напряжение между плавким предохранителем F39 и "массой".

• Напряжение аккумулятора регистрируется?

Да

До 01/2000: УСТРАНИТЕ размыкание электрической цепи(ей) между плавким предохранителем F39 и соединением S211, используя электрические схемы. Проверьте правильность работы системы.

С 01/2000: Перейдите к AW15

Нет

ВОССТАНОВИТЕ электропитание плавкого предохранителя F39 при помощи электрических схем. Проверьте правильность работы системы. Если необходимо, УСТАНОВИТЕ новую CJB.

AW15: ПРОВЕРЬТЕ СОЕДИНЕНИЕ С "МАССОЙ" БЛОКА ЗАДНИХ ФОНАРЕЙ, ЛЕВАЯ СТОРОНА

1 Введите положение OFF.

2 Отсоедините Блок задних фонарей, левая сторона - C476.

3 Измерьте сопротивление между штырем 6 C476 блока задних фонарей, левая сторона, электрической цепи 31-LF23 (черной), со стороны электропроводки и "массой".

• Сопротивление составляет менее 2 Ом?

Да

УСТРАНИТЕ размыкание электрической цепи(ей) между плавким предохранителем F39 и соединением S211, используя электрические схемы. Проверьте правильность работы системы. Если необходимо, УСТАНОВИТЕ новую CJB.

Нет

УСТРАНИТЕ размыкание электрической цепи 31-LF23 (черной) между соединением S184 и "массой" G46, используя электрические схемы. Проверьте правильность работы системы.



PINPOINT-ТЕСТ AX: ФОНАРЬ ЗАДНЕГО ХОДА НЕ РАБОТАЕТ, ТОЛЬКО 3/5-ДВЕРНЫЕ МОДЕЛИ


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

AX1: ОПРЕДЕЛИТЕ ТИП КОРОБКИ ПЕРЕДАЧ АВТОМОБИЛЯ

1 Определите тип коробки передач автомобиля.

• Автомобиль оснащен механической коробкой передач?

Да

Перейдите к AX2

Нет

Перейдите к AX7

AX2: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53

1 Введите положение OFF.

2 Отсоедините Плавкий предохранитель F53 (CJB).

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53 (10 A)

• Плавкий предохранитель исправен?

Да

Перейдите к AX3

Нет

Установите новый плавкий предохранитель F53 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы.

AX3: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F53

1 Подсоедините Плавкий предохранитель F53 CJB.

2 Ведите положение ON.

3 Измерьте напряжение между плавким предохранителем F53 (CJB) и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AX4

Нет

ВОССТАНОВИТЕ электропитание плавкого предохранителя F53 при помощи электрических схем. Проверьте правильность работы системы.

AX4: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ

1 Введите положение OFF.

2 Отсоедините Переключатель положения парковки/нейтрального положения - C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие).

3 Подсоедините соединительный провод к разъему C862 (Endura-DI/MTX-механическая коробка передач)/ C864 (все прочие) переключателя положения парковки/нейтрального положения, между штырем 2, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки и штырем 1, электрической цепи 15S-LG3 (зеленой/желтой), со стороны электропроводки.

4 Ведите положение ON.

5 Проверьте фонарь заднего хода.

• Фонарь заднего хода горит?

Да

Перейдите к AX5

Нет

ПРОВЕРЬТЕ переключатель положения парковки/нейтрального положения. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы.

AX5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ

1 Измерьте напряжение между штырем 2 C862 (Endura-DI/MTX-механическая коробка передач)/ C864 (все прочие) переключателя положения парковки/нейтрального положения, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AX6

Нет

ВОССТАНОВИТЕ электропитание переключателя положения парковки/нейтрального положения, используя электрические схемы. Проверьте правильность работы системы.

AX6: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ФОНАРЯ ЗАДНЕГО ХОДА

1 Введите положение OFF.

2 Отсоедините Фонарь заднего хода - C430 (до 09/1999) / C429 (с 09/1999).

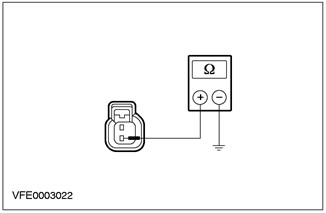

3 Измерьте сопротивление между фонарем заднего хода:

- LHD: Правая сторона, штырем 2 C430 (до 09/1999) / C429 (с 09/1999), электрической цепи 31-LG16 (черной), со стороны электропроводки и "массой".

- RHD: Левая сторона, штырем 2 C430 (до 09/1999) / C429 (с 09/1999), электрической цепи 31-LG9 (черной), со стороны электропроводки и "массой".

• Сопротивление составляет менее 2 Ом?

Да

УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и фонарем заднего хода, используя электрические схемы. Проверьте правильность работы системы.

Нет

УСТРАНИТЕ размыкание электрической цепи(ей) между фонарем заднего хода и "массой" G46, используя электрические схемы. Проверьте правильность работы системы.

AX7: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F39 (CJB).

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39 (10 A)

• Плавкий предохранитель исправен?

Да

Перейдите к AX8

Нет

Установите новый плавкий предохранитель F39 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы.

AX8: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ

1 Подсоедините Плавкий предохранитель F39 (CJB).

2 Отсоедините Датчик диапазона коробки передач - C438.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 1 C438 датчика диапазона коробки передач, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AX9

Нет

ВОССТАНОВИТЕ электропитание датчика диапазона коробки передач, используя электрические схемы. Проверьте правильность работы системы.

AX9: ПРОВЕРЬТЕ ДАТЧИК ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ

1 Введите положение OFF.

2 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки.

3 Ведите положение ON.

4 Проверьте фонарь заднего хода.

• Фонарь заднего хода горит?

Да

ПРОВЕРЬТЕ датчик диапазона коробки передач. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы.

Нет

Перейдите к AX10

AX10: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F39

1 Введите положение OFF.

2 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач, между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки.

3 Ведите положение ON.

4 Измерьте напряжение между плавким предохранителем F39 и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AX11

Нет

ВОССТАНОВИТЕ электропитание плавкого предохранителя F39 при помощи электрических схем. Проверьте правильность работы системы. Если необходимо, УСТАНОВИТЕ новую CJB.

AX11: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ФОНАРЯ ЗАДНЕГО ХОДА

1 Введите положение OFF.

2 Отсоедините Фонарь заднего хода - C430 (до 09/1999) / C429 (с 09/1999).

3 Измерьте сопротивление между фонарем заднего хода:

- LHD: Правая сторона, штырем 2 C430 (до 09/1999) / C429 (с 09/1999), электрической цепи 31-LG16 (черной), со стороны электропроводки, и "массой".

- RHD: Левая сторона, штырем 2 C430 (до 09/1999) / C429 (с 09/1999), электрической цепи 31-LG9 (черной), со стороны электропроводки, и "массой".

• Сопротивление составляет менее 2 Ом?

Да

УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и фонарем заднего хода, используя электрические схемы. Проверьте правильность работы системы.

Нет

УСТРАНИТЕ размыкание электрической цепи(ей) между фонарем заднего хода и "массой" G46, используя электрические схемы. Проверьте правильность работы системы.



PINPOINT-ТЕСТ AY: ФОНАРЬ ЗАДНЕГО ХОДА НЕ РАБОТАЕТ, ТОЛЬКО МОДЕЛИ "УНИВЕРСАЛ"


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

AY1: ОПРЕДЕЛИТЕ ТИП КОРОБКИ ПЕРЕДАЧ АВТОМОБИЛЯ

1 Определите тип коробки передач автомобиля.

• Автомобиль оснащен механической коробкой передач?

Да

Перейдите к AY2

Нет

Перейдите к AY7

AY2: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53

1 Введите положение OFF.

2 Отсоедините Плавкий предохранитель F53 (CJB).

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53 (10 A)

• Плавкий предохранитель исправен?

Да

Перейдите к AY3

Нет

Установите новый плавкий предохранитель F53 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы.

AY3: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F53

1 Подсоедините Плавкий предохранитель F53 CJB.

2 Ведите положение ON.

3 Измерьте напряжение между плавким предохранителем F53 (CJB) и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AY4

Нет

ВОССТАНОВИТЕ электропитание плавкого предохранителя F53 при помощи электрических схем. Проверьте правильность работы системы.

AY4: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ

1 Введите положение OFF.

2 Отсоедините Переключатель положения парковки/нейтрального положения - C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие).

3 Подсоедините соединительный провод к разъему C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие) переключателя положения парковки/нейтрального положения между штырем 2, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки, и штырем 1, электрической цепи 15S-LG3 (зеленой/желтой), со стороны электропроводки.

4 Ведите положение ON.

5 Проверьте фонарь заднего хода.

• Фонарь заднего хода горит?

Да

Перейдите к AY5

Нет

ПРОВЕРЬТЕ переключатель положения парковки/нейтрального положения. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы.

AY5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ

1 Измерьте напряжение между штырем 2 C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие) переключателя положения парковки/нейтрального положения, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AY6

Нет

ВОССТАНОВИТЕ электропитание переключателя положения парковки/нейтрального положения, используя электрические схемы. Проверьте правильность работы системы.

AY6: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ФОНАРЯ ЗАДНЕГО ХОДА

1 Введите положение OFF.

2 Отсоедините Блок задних фонарей - C474 (LHD) / C475 (RHD).

3 Измерьте сопротивление между фонарем заднего хода:

- LHD: Правая сторона, штырем 6 C475, электрической цепи 31-LF24A (черной), со стороны электропроводки и "массой".

- RHD: Левая сторона, штырем 6 C474, электрической цепи 31-LF23A (черной), со стороны электропроводки и "массой".

• Сопротивление составляет менее 2 Ом?

Да

УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и фонарем заднего хода, используя электрические схемы. Проверьте правильность работы системы.

Нет

УСТРАНИТЕ размыкание электрической цепи(ей) между фонарем заднего хода и "массой" G47 (LHD, до 01/2000) / G46 (все прочие), используя электрические схемы. Проверьте правильность работы системы.

AY7: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F39 (CJB).

3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39 (10 A)

• Плавкий предохранитель исправен?

Да

Перейдите к AY8

Нет

Установите новый плавкий предохранитель F39 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы.

AY8: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ

1 Подсоедините Плавкий предохранитель F39 (CJB).

2 Отсоедините Датчик диапазона коробки передач - C438.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 1 C438 датчика диапазона коробки передач, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки и "массой".

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AY9

Нет

ВОССТАНОВИТЕ электропитание датчика диапазона коробки передач, используя электрические схемы. Проверьте правильность работы системы.

AY9: ПРОВЕРЬТЕ ДАТЧИК ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ

1 Введите положение OFF.

2 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки.

3 Ведите положение ON.

4 Проверьте фонарь заднего хода.

• Фонарь заднего хода горит?

Да

ПРОВЕРЬТЕ датчик диапазона коробки передач. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы.

Нет

Перейдите к AY10

AY10: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F39

1 Введите положение OFF.

2 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки.

3 Измерьте напряжение между плавким предохранителем F39 и "массой".

4 Ведите положение ON.

• Напряжение аккумулятора регистрируется?

Да

Перейдите к AY11

Нет

ВОССТАНОВИТЕ электропитание плавкого предохранителя F39 при помощи электрических схем. Проверьте правильность работы системы. Если необходимо, УСТАНОВИТЕ новую CJB.

AY11: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ФОНАРЯ ЗАДНЕГО ХОДА

1 Введите положение OFF.

2 Отсоедините Блок задних фонарей - C474 (LHD) / C475 (RHD).

3 Измерьте сопротивление между фонарем заднего хода:

- LHD: Правая сторона, штырем 6 C475, электрической цепи 31-LF24A (черной), со стороны электропроводки и "массой".

- RHD: Левая сторона, штырем 6 C474, электрической цепи 31-LF23A (черной), со стороны электропроводки и "массой".

• Сопротивление составляет менее 2 Ом?

Да

УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и блоком задних фонарей, используя электрические схемы. Проверьте правильность работы системы.

Нет

УСТРАНИТЕ размыкание электрической цепи(ей) между фонарем заднего хода и "массой" G47 (LHD, до 01/2000) / G46 (все прочие), используя электрические схемы. Проверьте правильность работы системы.



PINPOINT-ТЕСТ AZ: ФОНАРЬ(И) ЗАДНЕГО ХОДА ГОРЯТ ПОСТОЯННО

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

AZ1: ОПРЕДЕЛИТЕ ТИП КОРОБКИ ПЕРЕДАЧ АВТОМОБИЛЯ

1 Определите тип коробки передач автомобиля.

• В комплектацию автомобиля входит автоматическая коробка передач?

Да

Перейдите к AZ2

Нет

Перейдите к AZ6

AZ2: ОПРЕДЕЛИТЕ НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА ИСТОЧНИК ПИТАНИЯ

1 Введите положение OFF.

2 Отсоедините Плавкий предохранитель F39 (CJB).

3 Ведите положение ON.

4 Проверьте фонарь(и) заднего хода.

• Фонарь(и) заднего хода горят?

Да

Только Япония: Перейдите к AZ3

Все остальные: УСТРАНИТЕ короткое замыкание на источник питания электрической цепи(ей), соединенных с плавким предохранителем F39, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к AZ4

AZ3: ПРОВЕРЬТЕ МОДУЛЬ ЦЕНТРАЛЬНОГО ТАЙМЕРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА ИСТОЧНИК ПИТАНИЯ

1 Введите положение OFF.

2 Отсоедините Модуль центрального таймера (CTM) - C1000.

3 Ведите положение ON.

4 Проверьте фонарь(и) заднего хода.

• Фонарь(и) заднего хода горят?

Да

УСТРАНИТЕ короткое замыкание на источник питания электрической цепи(ей), соединенных с соединением S13, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

Нет

Проверьте модуль CTM. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

AZ4: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ

1 Введите положение OFF.

2 Подсоедините Плавкий предохранитель F39 (CJB).

3 Отсоедините Датчик диапазона коробки передач - C438.

4 Ведите положение ON.

5 Проверьте фонарь(и) заднего хода.

• Фонарь(и) заднего хода горят?

Да

Перейдите к AZ5

Нет

ПРОВЕРЬТЕ датчик диапазона коробки передач. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

AZ5: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ МОДУЛЯ УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ (PCM)

1 Введите положение OFF.

2 Отсоедините PCM - C415.

3 Ведите положение ON.

4 Проверьте фонарь(и) заднего хода.

• Фонарь(и) заднего хода горят?

Да

УСТРАНИТЕ короткое замыкание на источник питания электрической цепи(ей), соединенных с соединением S75, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

Нет

ПРОВЕРЬТЕ PCM. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

AZ6: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ

1 Введите положение OFF.

2 Отсоедините Переключатель положения парковки/нейтрального положения - C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие).

3 Ведите положение ON.

4 Проверьте фонарь(и) заднего хода.

• Фонарь(и) заднего хода горят?

Да

Только Япония: Перейдите к AZ7

Все остальные: УСТРАНИТЕ короткое замыкание на источник питания электрической цепи(ей), соединенных с переключателем положения парковки/нейтрального положения, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы.

Нет

ПРОВЕРЬТЕ переключатель положения парковки/нейтрального положения. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.

AZ7: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ МОДУЛЯ ЦЕНТРАЛЬНОГО ТАЙМЕРА

1 Введите положение OFF.

2 Отсоедините Модуль центрального таймера (CTM) - C1000.

3 Ведите положение ON.

4 Проверьте фонарь(и) заднего хода.

• Фонарь(и) заднего хода горят?

Да

УСТРАНИТЕ короткое замыкание на источник питания электрической цепи(ей), соединенных с соединением S13, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. Если необходимо, УСТАНОВИТЕ новую CJB.

Нет

ПРОВЕРЬТЕ CTM. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы.









Ссылка на эту страницу в разных форматах
HTMLTextBB Code


Комментарии посетителей


Еще нет комментариев



Фокус 2
Фокус 1
