СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
BA1: ОПРЕДЕЛЕНИЕ ОСНАЩЕНИЯ АВТОМОБИЛЯ |
|
|
1 Определите оснащение автомобиля. |
|
|
• Автомобиль оснащен автоматической коробкой передач? |
|
|
→ Да |
|
|
Перейдите к BA6 |
|
|
→ Нет |
|
|
Перейдите к BA2 |
|
|
BA2: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F53 (CJB) |
|
|
1 Введите положение OFF. |
|
|
2 ПРОВЕРЬТЕ Плавкий предохранитель F53 (CJB). |
|
|
3 Проверьте плавкий предохранитель F53 (10 A) |
|
|
• Плавкий предохранитель исправен? |
|
|
→ Да |
|
|
Перейдите к BA3 |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый плавкий предохранитель F53 (10 A) и ПРОВЕРЬТЕ правильность работы системы. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BA3: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ F53 (CJB) |
|
|
1 Подсоедините Плавкий предохранитель F53 (CJB). |
|
|
2 Ведите положение ON. |
|
|

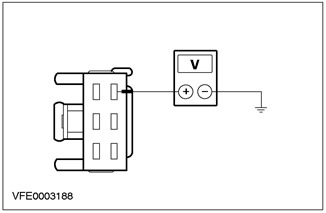

3 Измерьте напряжение между F53 (CJB) и «массой». |
|
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Перейдите к BA4 |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи питания плавкого предохранителя F53. При необходимости УСТАНОВИТЕ новую CJB.. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BA4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПЕРЕКЛЮЧАТЕЛЯ КОРОБКИ ПЕРЕДАЧ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C864 переключателя коробки передач. |
|
|
3 Ведите положение ON. |
|
|

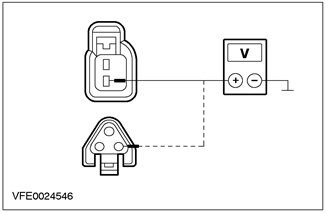

4 Измерьте напряжение между штырем 2 разъема C864 переключателя коробки передач, электрической цепи 15-LG28 (бело-зеленой), со стороны электропроводки, и «массой». |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Перейдите к BA5 |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях 15-LG28 (бело-зеленой) и 15-LG28A (бело-зеленой) между плавким предохранителем и переключателем коробки передач. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BA5: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ КОРОБКИ ПЕРЕДАЧ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C864 переключателя коробки передач. |
|
|

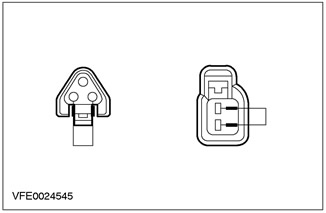

3 Установите провод-перемычку с плавкой вставкой (10 A) в разъем C864 переключателя коробки передач между штырем 2, электрической цепи 15-LG28 (бело-зеленой), со стороны электропроводки, и штырем 1, электрической цепи 15S-LG3 (желто-зеленой), со стороны электропроводки. |
|
4 Ведите положение ON. |
|
|
5 Проверьте фонари заднего хода. |
|
|
• Фонарь (и) заднего хода горит? |
|
|
→ Да |
|
|
УСТАНОВИТЕ новый переключатель коробки передач. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
Фонарь заднего хода не работает (вариант с левосторонним управлением, "универсал"): Перейдите к BA10 |
|
|
Фонарь заднего хода не работает (вариант с правосторонним управлением, "универсал"): Перейдите к BA11 |
|
|
Фонари заднего хода не работает (4-дверный вариант): Перейдите к BA12 |
|
|
Фонарь заднего хода не работает (вариант с левосторонним управлением, 3/5-дверный вариант): Перейдите к BA13 |
|
|
Фонарь заднего хода не работает (вариант с правосторонним управлением, 3/5-дверный вариант): Перейдите к BA14 |
|
|
BA6: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F40 (CJB) |
|
|
1 Введите положение OFF. |
|
|
2 ПРОВЕРЬТЕ Плавкий предохранитель F40 (CJB). |
|
|
3 Проверьте плавкий предохранитель F40 (10 A) |
|
|
• Плавкий предохранитель исправен? |
|
|
→ Да |
|
|
Перейдите к BA7 |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый плавкий предохранитель F40 (10 A) и ПРОВЕРЬТЕ правильность работы системы. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BA7: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ F40 (CJB) |
|
|
1 Подсоедините Плавкий предохранитель F40 (CJB). |
|
|
2 Ведите положение ON. |
|
|
3 Измерьте напряжение между F40 (CJB) и «массой». |
|
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Перейдите к BA8 |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи питания плавкого предохранителя F40. При необходимости УСТАНОВИТЕ новую CJB.. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BA8: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C438 датчика диапазона коробки передач. |
|
|
3 Ведите положение ON. |
|
|

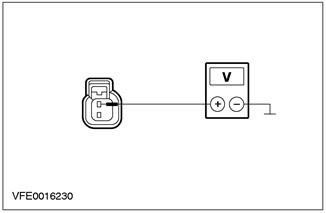

4 Измерьте напряжение между штырем 1 разъема C438 датчика диапазона коробки передач, электрической цепи 15-TA18 (зелено-оранжевой), со стороны электропроводки, и «массой». |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Перейдите к BA9 |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15-TA18 (зелено-оранжевой) между сростком S54 и датчиком диапазона коробки передач. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BA9: ПРОВЕРКА ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C438 датчика диапазона коробки передач. |
|
|

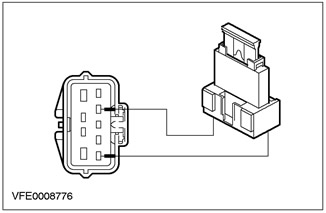

3 Установите провод-перемычку с плавкой вставкой (10 A) в разъем C438 датчика диапазона коробки передач между штырем 4, электрической цепи 15S-TA38 (зелено-голубой), и штырем 1, электрической цепи 15-TA18 (зелено-оранжевой), со стороны электропроводки. |
|
4 Ведите положение ON. |
|
|
5 Проверьте фонари заднего хода. |
|
|
• Фонарь (и) заднего хода горит? |
|
|
→ Да |
|
|
УСТАНОВИТЕ новый датчик диапазона коробки передач. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
Фонарь заднего хода не работает (вариант с левосторонним управлением, "универсал"): Перейдите к BA10 |
|
|
Фонарь заднего хода не работает (вариант с правосторонним управлением, "универсал"): Перейдите к BA11 |
|
|
Фонари заднего хода не работают (4-дверный вариант): Перейдите к BA12 |
|
|
Фонарь заднего хода не работает (вариант с левосторонним управлением, 3/5-дверный вариант): Перейдите к BA13 |
|
|
Фонарь заднего хода не работает (вариант с правосторонним управлением, 3/5-дверный вариант): Перейдите к BA14 |
|
|
BA10: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ |
|
|
1 Введите положение OFF. |
|
|
2 Подсоедините C864 переключателя коробки передач/ C438 датчика диапазона коробки передач. |
|
|
3 Отсоедините C475 правого заднего фонаря в сборе. |
|
|
4 Ведите положение ON. |
|
|
5 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. |
|
|

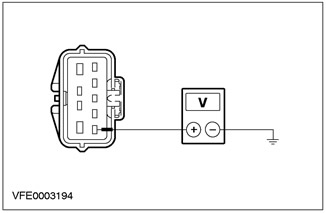

6 Измерьте напряжение между штырем 4 разъема C475 правого заднего фонаря в сборе, электрической цепи 15S-LG9 (черно-зеленой), со стороны электропроводки, и «массой». |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF24A (черной) и 31-DA18 (черной) между задним фонарем в сборе и точкой заземления G46. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях между переключателем коробки передач/ датчиком диапазона коробки передач и задним фонарем в сборе. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BA11: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ |
|
|
1 Введите положение OFF. |
|
|
2 Подсоедините C864 переключателя коробки передач/ C438 датчика диапазона коробки передач. |
|
|
3 Отсоедините C474 левого заднего фонаря в сборе. |
|
|
4 Ведите положение ON. |
|
|
5 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. |
|
|

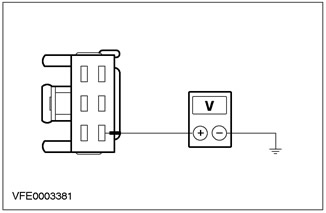

6 Измерьте напряжение между штырем 4 разъема C474 левого заднего фонаря в сборе, электрической цепи 15S-LD6 (желто-зеленой), со стороны электропроводки, и «массой». |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF23A (черной) и 31-DA18 (черной) между задним фонарем в сборе и «массой». При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях между переключателем коробки передач/ датчиком диапазона коробки передач и задним фонарем в сборе. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BA12: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ |
|
|
1 Введите положение OFF. |
|
|
2 Подсоедините C864 переключателя коробки передач/ C438 датчика диапазона коробки передач. |
|
|
3 Отсоедините C476 левого заднего фонаря в сборе. |
|
|
4 Ведите положение ON. |
|
|
5 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. |
|
|
6 Измерьте напряжение между штырем 4 разъема C476 левого заднего фонаря в сборе, электрической цепи 15S-LG9A (черно-зеленой), со стороны электропроводки, и «массой». |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-DA18 (черной) между сростком S184, и точкой заземления G46. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях между переключателем коробки передач/ датчиком диапазона коробки передач и сростком S211. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BA13: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОГО ФОНАРЯ ЗАДНЕГО ХОДА |
|
|
1 Введите положение OFF. |
|
|
2 Подсоедините C864 переключателя коробки передач/ C438 датчика диапазона коробки передач. |
|
|
3 Отсоедините C430 правого фонаря заднего хода. |
|
|
4 Ведите положение ON. |
|
|
5 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. |
|
|
6 Измерьте напряжение между штырем 1 разъема C430 правого фонаря заднего хода, электрической цепи 15S-LG9 (черно-зеленой), со стороны электропроводки, и «массой». |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LG9 (черной) и 31-DA18 (черной) между фонарем заднего хода и точкой заземления G46. При необходимости УСТАНОВИТЕ новый фонарь заднего хода. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях между переключателем коробки передач/ датчиком диапазона коробки передач и фонарь заднего хода. При необходимости УСТАНОВИТЕ новый фонарь заднего хода. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BA14: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ФОНАРЯ ЗАДНЕГО ХОДА |
|
|
1 Введите положение OFF. |
|
|
2 Подсоедините C864 переключателя коробки передач/ C438 датчика диапазона коробки передач. |
|
|
3 Отсоедините C434 правого заднего фонаря в сборе. |
|
|
4 Ведите положение ON. |
|
|
5 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. |
|
|
6 Измерьте напряжение между штырем 1 разъема C434 левого фонаря заднего хода, электрической цепи 15S-LD6 (желто-зеленой), со стороны электропроводки, и «массой». |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LD6 (черной) и 31-DA18 (черной) между фонарем заднего хода и точкой заземления G46. При необходимости УСТАНОВИТЕ новый фонарь заднего хода. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях между переключателем коробки передач/ датчиком диапазона коробки передач и фонарем заднего хода. При необходимости УСТАНОВИТЕ новый фонарь заднего хода. ПРОВЕРЬТЕ правильность работы системы. |
|
PINPOINT-ТЕСТ BB: ОТДЕЛЬНЫЙ ФОНАРЬ ЗАДНЕГО ХОДА НЕ РАБОТАЕТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
BB1: ОПРЕДЕЛЕНИЕ НЕРАБОТАЮЩЕГО ФОНАРЯ ЗАДНЕГО ХОДА |
|
|
1 Ведите положение ON. |
|
|
2 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. |
|
|
3 Проверьте фонари заднего хода. |
|
|
• Левый фонарь заднего хода не работает? |
|
|
→ Да |
|
|
Перейдите к BB2 |
|
|
→ Нет |
|
|
Перейдите к BB3 |
|
|
BB2: ПРОВЕРКА ЛЕВОГО ФОНАРЯ ЗАДНЕГО ХОДА |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C476 левого заднего фонаря в сборе. |
|
|
3 Ведите положение ON. |
|
|
4 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. |
|
|
5 Измерьте напряжение между штырем 4 разъема C476 левого заднего фонаря в сборе, электрической цепи 15S-LG9A (черно-зеленой), со стороны электропроводки, и «массой». |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF23 (черной) между задним фонарем в сборе и сростком S184. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LG9A (черно-зеленой) между задним фонарем в сборе и сростком S211. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BB3: ПРОВЕРКА ПРАВОГО ФОНАРЯ ЗАДНЕГО ХОДА |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C477 правого заднего фонаря в сборе. |
|
|
3 Ведите положение ON. |
|
|
4 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. |
|
|
5 Измерьте напряжение между штырем 6 разъема C477 правого заднего фонаря в сборе, электрической цепи 15S-LG16 (зелено-оранжевой), со стороны электропроводки, и «массой». |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF24 (черной) между задним фонарем в сборе и сростком S184. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LG16 (зелено-оранжевой) между задним фонарем в сборе и сростком S211. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. |
|
PINPOINT-ТЕСТ BC: ФОНАРИ ЗАДНЕГО ХОДА ПОСТОЯННО ГОРЯТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
BC1: ПРОВЕРКА СИСТЕМЫ С ИСПОЛЬЗОВАНИЕМ WDS |
|
|
1 Подсоедините диагностический инструмент. |
|
|
2 Проверьте систему, используя WDS. |
|
|
• Имеются ли какие-либо коды неисправности (DTC)? |
|
|
→ Да |
|
|
Выполните необходимые действия по кодам DTC, действуя согласно указаниям WDS. ОЧИСТИТЕ память неисправностей и ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
Автомобили с механической коробкой передач: Перейдите к BC2 |
|
|
Автомобили с автоматической коробкой передач: Перейдите к BC3 |
|
|
BC2: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ КОРОБКИ ПЕРЕДАЧ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C864 переключателя коробки передач. |
|
|
3 Ведите положение ON. |
|
|
4 Проверьте фонарь(и) заднего хода. |
|
|
• Фонарь (и) заднего хода горит? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрических цепях, соединенных со сростком S92. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый переключатель коробки передач. ПРОВЕРЬТЕ правильность работы системы. |
|
|
BC3: ПРОВЕРКА ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C438 переключателя коробки передач. |
|
|
3 Ведите положение ON. |
|
|
4 Проверьте фонарь (и) заднего хода. |
|
|
• Фонарь (и) заднего хода горит? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрических цепях, соединенных со сростком S75. ПРОВЕРЬТЕ правильность работы системы. |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый датчик диапазона коробки передач. ПРОВЕРЬТЕ правильность работы системы. |
|
