PINPOINT-ТЕСТ A: ПЕРЕДНЯЯ ЛАМПА ОСВЕЩЕНИЯ САЛОНА НЕ РАБОТАЕТ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРКА ЖАЛОБЫ

1 Проверьте работу ламп освещения салона в положениях ON (вкл.) и 12 SEC.

• Лампа освещения салона не работает в обоих положениях?

Да

Перейдите к A16

Нет

Если лампа не работает в положении 12 SEC Перейдите к A2

Если лампа не работает в положении ON, Перейдите к A11

A2: ПРОВЕРКА ВХОДНОГО СИГНАЛА ОТ ПЕРЕКЛЮЧАТЕЛЕЙ ЛАМП ОСВЕЩЕНИЯ САЛОНА

ПРИМЕЧАНИЕ: Убедитесь в том, что переключатель передней лампы освещения салона установлен в положение 12 SEC.

1 Проверьте работу всех ламп освещения порогов дверей.

• Лампы освещения порогов дверей не работают только в одной двери?

Да

Если не работает переключатель ламп освещения салона в двери водителя, Перейдите к A3

Если не работает переключатель ламп освещения салона в любой другой двери, Перейдите к A6

Нет

Перейдите к A11

A3: ПРОВЕРКА СИГНАЛА ПЕРЕКЛЮЧАТЕЛЯ ЛАМП ОСВЕЩЕНИЯ САЛОНА, РАСПОЛОЖЕННОГО В ДВЕРИ ВОДИТЕЛЯ, ПОСЫЛАЕМОГО К МОДУЛЮ

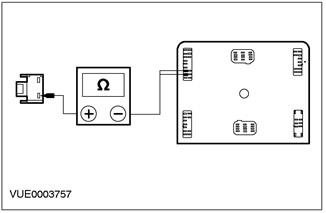

1 Отсоедините C51 CTM.

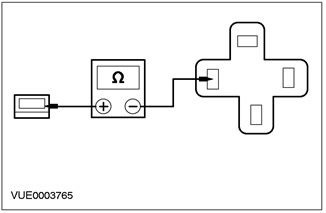

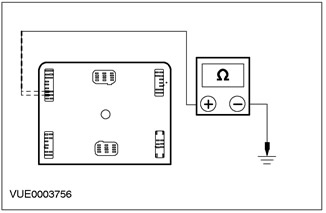

2 Измерьте сопротивление между штырем 62 (вариант с левосторонним управлением) или штырем 63 (вариант с правосторонним управлением) разъема C51 CTM, со стороны элемента, и «массой». Снимите показания при нажатом (дверь закрыта) и ненажатом (дверь открыта) дверном переключателе ламп освещения салона.

• Сопротивление меньше 5 Ом (дверь открыта) и более 10 000 Ом (дверь закрыта)?

Да

УСТАНОВИТЕ новый модуль CTM. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к A4

A4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ШТЫРЯ В ДВЕРИ ВОДИТЕЛЯ НА НАЛИЧИЕ РАЗРЫВА

1 Отсоедините Переключатель ламп освещения салона в двери водителя C685 (вариант с левосторонним управлением), C684 (вариант с правосторонним управлением).

2 Измерьте сопротивление между штырем 1 разъема C685 (вариант с левосторонним управлением) или штырем 1 C684 (вариант с правосторонним управлением) переключателя ламп освещения салона, со стороны электропроводки, и штырем 62 (вариант с левосторонним управлением) или штырем 63 (вариант с правосторонним управлением) C51 модуля центрального таймера, со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

Перейдите к A5

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-GL16 (черно-голубую) для варианта с левосторонним управлением или электрическую цепь 31S-GL9 (черно-желтую) для варианта с правосторонним управлением. ПРОВЕРЬТЕ правильность работы системы.

A5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ЛАМП ОСВЕЩЕНИЯ САЛОНА, РАСПОЛОЖЕННОГО В ДВЕРИ ВОДИТЕЛЯ, НА НАЛИЧИЕ РАЗРЫВА

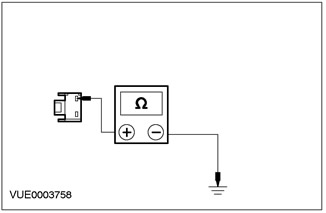

1 Измерьте сопротивление между штырем 2 разъема C685, электрической цепи 31-GL9 (черной) (вариант с левосторонним управлением) или штырем 2 разъема C684, электрической цепи 31-GL16 (черной) (вариант с правосторонним управлением) переключателя ламп освещения салона, со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новый переключатель ламп освещения салона в двери водителя. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-GL9 (черную) (вариант с левосторонним управлением) или электрическую цепь 31-GL16 (черную) (вариант с правосторонним управлением). ПРОВЕРЬТЕ правильность работы системы.

A6: ПРОВЕРКА СИГНАЛА ДВЕРНОГО ПЕРЕКЛЮЧАТЕЛЯ ЛАМП ОСВЕЩЕНИЯ, ПОСЫЛАЕМОГО К МОДУЛЮ

1 Отсоедините C51 CTM.

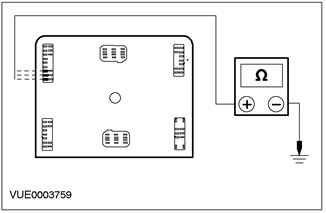

2 Измерьте сопротивление между штырем 64, со стороны электропроводки, (задние двери), или штырем 62, со стороны электропроводки, (дверь пассажира, вариант с правосторонним управлением), или штырем 63, со стороны электропроводки, (дверь пассажира, вариант с левосторонним управлением), разъема C51 CTM и «массой». Снимите показания при нажатом (дверь закрыта) и ненажатом (дверь открыта) дверном переключателе ламп освещения салона.

• Сопротивление больше 10 000 Ом при нажатом переключателе и менее 5 Ом при ненажатом переключателе?

Да

УСТАНОВИТЕ новый CTM. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к A7

A7: ПРОВЕРКА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ДВЕРНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ ОСВЕЩЕНИЯ САЛОНА НА НАЛИЧИЕ РАЗРЫВА

1 Отсоедините C686, C687, C684 и C685 переключателей ламп освещения салона.

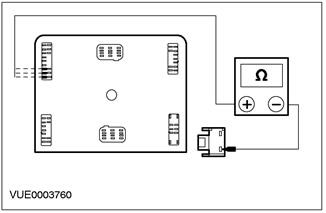

2 Измерьте сопротивление между штырем 64 разъема C51 CTM (задние двери) и штырем 1 разъема C687 переключателя ламп освещения салона (левая задняя дверь), или штырем 1 разъема C686 переключателя ламп освещения салона (правая задняя дверь). Для двери переднего пассажира между штырем 62 разъема C51CTM (вариант с правосторонним управлением) или штырем 63 (вариант с левосторонним управлением) и штырем 1 разъема C685 (вариант с правосторонним управлением) или штырем 1 разъема C686 (вариант с левосторонним управлением) переключателя ламп освещения салона.

• Сопротивление меньше 5 Ом?

Да

Перейдите к A8

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-GL16 (черно-голубую) для двери пассажира (вариант с левосторонним управлением) или электрическую цепь 31S-GL9 (черно-желтую) для двери пассажира (вариант с правосторонним управлением). Для задних дверей отремонтируйте цепь 31S-GL19 (черно-зеленую) (задняя правая дверь), или электрическую цепь 31S-GL12 (черно-оранжевую) (задняя левая дверь). ПРОВЕРЬТЕ правильность работы системы.

A8: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ДВЕРНОГО ПЕРЕКЛЮЧАТЕЛЯ ЛАМП ОСВЕЩЕНИЯ САЛОНА НА НАЛИЧИЕ РАЗРЫВОВ

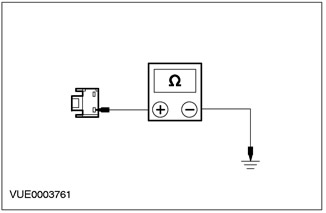

1 Измерьте сопротивление между штырем 1 разъема C684, ( дверь пассажира, вариант с левосторонним управлением) или штырем 1 разъема C685 (дверь пассажира, вариант с правосторонним управлением), или штырем 1 разъема C686 (правая задняя дверь), или штырем 1 разъема C687 (левая задняя дверь) переключателя ламп освещения салона, со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

Перейдите к A9

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-GL9 (черную) (вариант с правосторонним управлением) или электрическую цепь 31-GL16 (черную) (вариант с левосторонним управлением). Для задних дверей ОТРЕМОНТИРУЙТЕ электрическую цепь 31-GL19 (черную) (правая задняя дверь) или электрическую цепь 31-GL12 (черную) (левая задняя дверь). ПРОВЕРЬТЕ правильность работы системы.

A9: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЕРЕДНЕЙ ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА НА НАЛИЧИЕ РАЗРЫВА

1 Отсоедините C899 передней лампы освещения салона.

2 Отсоедините C890 передней лампы освещения салона.

3 Установите переключатель передней лампы освещения салона в положение 12 SEC.

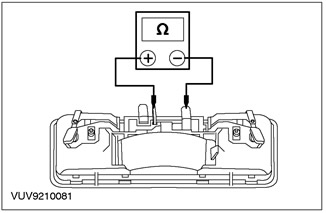

4 Измерьте сопротивление между штырем 1 разъема C899 передней лампы освещения салона и штырем 1 разъема C890 передний лампы освещения салона (со стороны элемента).

• Сопротивление меньше 5 Ом?

Да

Перейдите к A10

Нет

УСТАНОВИТЕ новую переднюю лампу освещения салона. ПРОВЕРЬТЕ правильность работы системы.

A10: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ 31-LC7 (ЧЕРНОЙ) ПЕРЕДНЕЙ ЛАМЫ ОСВЕЩЕНИЯ САЛОНА НА НАЛИЧИЕ РАЗРЫВА

1 Измерьте сопротивление между штырем 2 разъема C890 передней лампы освещения салона, электрической цепи 31-LC7 (черной), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новый переключатель ламп освещения салона. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LC7 (черную). ПРОВЕРЬТЕ правильность работы системы.

A11: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29-LC7 (ОРАНЖЕВО-ГОЛУБОЙ)

1 Отсоедините C899 передней лампы освещения салона.

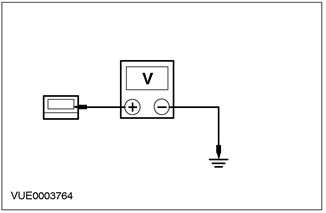

2 Измерьте напряжение между штырем 1 разъема C899 передней лампы освещения салона, электрической цепи 29-LC7 (оранжево-голубой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к A15

Нет

Перейдите к A12

A12: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29-LC7 (ОРАНЖЕВО-ГОЛУБОЙ) НА НАЛИЧИЕ РАЗРЫВОВ

1 Отсоедините Реле энергосберегающего устройства аккумулятора.

2 Измерьте сопротивление между штырем 5 реле энергосберегающего устройства аккумулятора и штырем 1 разъема C899, электрической цепи 29-LC7 (оранжево-голубой), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

Перейдите к A13

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29-LC7 (оранжево-голубую). ПРОВЕРЬТЕ правильность работы системы.

A13: ПРОВЕРКА ПОДАЧИ ПИТАНИЯ К РЕЛЕ ЭНЕРГОСБЕРЕГАЮЩЕГО УСТРОЙСТВА АККУМУЛЯТОРА

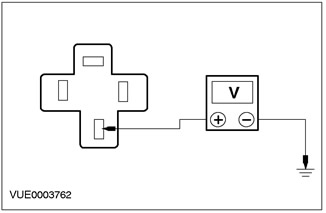

1 Измерьте напряжение между штырем 3 реле энергосберегающего устройства аккумулятора, электрической цепи 30-DA1 (красной), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к A14

Нет

ПРОВЕРЬТЕ плавкий предохранитель 35 (7.5 A) и плавкий предохранитель 7 (40 A). При необходимости УСТАНОВИТЕ новый плавкий предохранитель(и). Если оба плавких предохранителя исправны, ОТРЕМОНТИРУЙТЕ электрическую цепь 30-DA1 (красную). ПРОВЕРЬТЕ правильность работы системы.

A14: ПРОВЕРКА СОСТОЯНИЯ РЕЛЕ ЭНЕРГОСБЕРЕГАЮЩЕГО УСТРОЙСТВА АККУМУЛЯТОРА

1 Выполните проверку элементов реле энергосберегающего устройства аккумулятора. За дополнительной информацией обратитесь к Проверка элементов имеющейся в этом разделе. .

• Реле исправно?

Да

УСТАНОВИТЕ новый модуль CTM. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новое реле энергосберегающего устройства аккумулятора. ПРОВЕРЬТЕ правильность работы системы.

A15: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕДНЕЙ ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА

1 Отсоедините C890 передней лампы освещения салона.

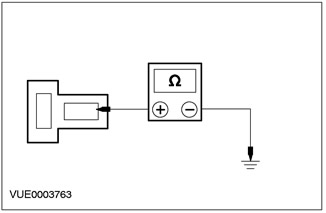

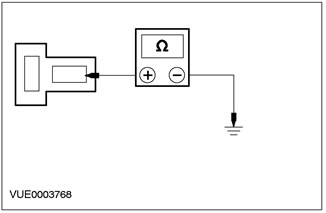

2 Измерьте сопротивление между штырем 2 разъема C890 передней лампы освещения салона, электрической цепи 31-LC7 (черной), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новую переднюю лампу освещения салона. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LC7 (черную). ПРОВЕРЬТЕ правильность работы системы.

A16: ПРОВЕРКА СОСТОЯНИЯ ЛАМПОЧКИ ПЕРЕДНЕЙ ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА

1 Снимите и осмотрите лампочку передней лампы освещения салона.

• Лампочка передней лампы освещения салона исправна?

Да

Перейдите к A17

Нет

УСТАНОВИТЕ новую лампочку передней лампы освещения салона. ПРОВЕРЬТЕ правильность работы системы.

A17: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29-LC7 (ОРАНЖЕВО-ГОЛУБОЙ)

1 Отсоедините C899 передней лампы освещения салона.

2 Измерьте напряжение между штырем 1 разъема C899 передней лампы освещения салона, электрической цепи 29-LC7 (оранжево-голубой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

УСТАНОВИТЕ новую переднюю лампу освещения салона. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к A18

A18: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29-LC7 (ОРАНЖЕВО-ГОЛУБОЙ) НА НАЛИЧИЕ РАЗРЫВОВ

1 Отсоедините Реле энергосберегающего устройства аккумулятора.

2 Измерьте сопротивление между штырем 5 реле энергосберегающего устройства аккумулятора и штырем 1 разъема C899 передней лампы освещения салона, электрической цепи 29-LC7 (оранжево-голубой), со стороны электропроводки,

• Сопротивление меньше 5 Ом?

Да

Перейдите к A19

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29-LC7 (оранжево-голубую). ПРОВЕРЬТЕ правильность работы системы.

A19: ПРОВЕРКА ПОДАЧИ ПИТАНИЯ К РЕЛЕ ЭНЕРГОСБЕРЕГАЮЩЕГО УСТРОЙСТВА АККУМУЛЯТОРА

1 Измерьте напряжение между штырем 3 реле энергосберегающего устройства аккумулятора, электрической цепи 30-DA1 (красной), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к A20

Нет

ПРОВЕРЬТЕ плавкий предохранитель 35 (7.5 A) и плавкий предохранитель 7 (40 A). При необходимости УСТАНОВИТЕ новый плавкий предохранитель(и). Если оба плавких предохранителя исправны, ОТРЕМОНТИРУЙТЕ электрическую цепь 30-DA1 (красную). ПРОВЕРЬТЕ правильность работы системы.

A20: ПРОВЕРКА СОСТОЯНИЯ РЕЛЕ ЭНЕРГОСБЕРЕГАЮЩЕГО УСТРОЙСТВА АККУМУЛЯТОРА

1 Выполните проверку элементов реле энергосберегающего устройства аккумулятора. За дополнительной информацией обратитесь к Проверка элементов имеющейся в этом разделе. .

• Реле исправно?

Да

УСТАНОВИТЕ новый модуль CTM. ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новое реле энергосберегающего устройства аккумулятора. ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ B: ЗАДНЯЯ ЛАМПА ОСВЕЩЕНИЯ САЛОНА НЕ РАБОТАЕТ


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРКА РАБОТЫ ПЕРЕДНЕЙ ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА

1 Визуально проверьте включение передней лампы освещения салона.

• Передняя лампа освещения салона включается?

Да

Перейдите к B2

Нет

Перейдите к A11

B2: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29-LC17 (ОРАНЖЕВО-ЖЕЛТОЙ)

1 Измерьте напряжение между штырем 1 разъема C892 задней лампы освещения салона, электрической цепи 29-LC17 (оранжево-желтой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к B3

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29-LC17 (оранжево-желтую). ПРОВЕРЬТЕ правильность работы системы.

B3: ПРОВЕРКА РЕЖИМОВ ON И 12 SEC ЗАДНЕЙ ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА

1 Проверьте работу задней лампы освещения салона в режимах ON и 12 SEC.

• Оба режима не работают?

Да

ПРОВЕРЬТЕ состояние лампочки. Если лампочка перегорела, УСТАНОВИТЕ новую лампочку. Если лампочка исправна, УСТАНОВИТЕ новую заднюю лампу освещения салона. ПРОВЕРЬТЕ правильность работы системы.

Нет

Если положение ON не работает, Перейдите к B4

Если положение 12 SEC не работает, Перейдите к B5

B4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 31-LC17 (ЧЕРНОЙ) НА НАЛИЧИЕ РАЗРЫВОВ

1 Отсоедините C891 задней лампы освещения салона.

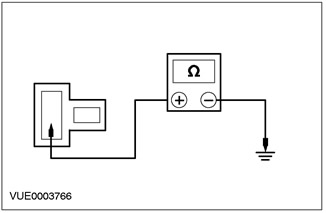

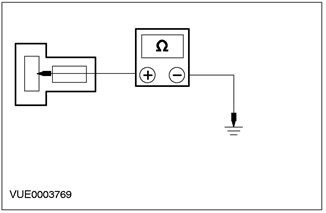

2 Измерьте сопротивление между штырем 2 разъема C891 задней лампы освещения салона, электрической цепи 31-LC17 (черной), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новую заднюю лампу освещения салона. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LC17 (черную). ПРОВЕРЬТЕ правильность работы системы.

B5: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 31S-LC17 (ЧЕРНО-ЖЕЛТОЙ) НА НАЛИЧИЕ РАЗРЫВОВ

1 Отсоедините C891 задней лампы освещения салона.

2 Убедитесь в том, что дверь открыта.

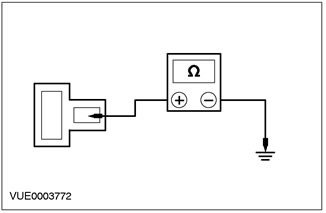

3 Измерьте сопротивление между штырем 1 разъема C891 задней лампы освещения салона, электрической цепи 31S-LC17 (черно-желтой), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новую заднюю лампу освещения салона. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-LC17 (черно-желтую). ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ C: ЛАМПА ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ НЕ РАБОТАЕТ


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЛАМПЫ ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ 29-LB25 (ОРАНЖЕВО-ГОЛУБОЙ) ИЛИ 29-LB6 (ОРАНЖЕВО-ЖЕЛТОЙ)

1 Введите положение OFF.

2 Отсоедините C820 или C887 лампы освещения багажного отделения («Универсал»).

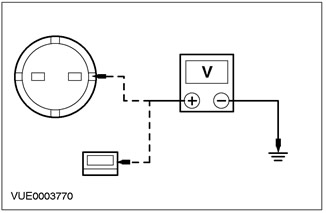

3 Измерьте напряжение между штырем 2 разъема C820 лампы освещения багажного отделения, электрической цепи 29-LB25 (оранжево-голубой) (кроме «универсала»), или штырем 1 разъема C887, электрической цепи 29-LB6 (оранжево-желтой) (только «универсал»), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к C2

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29-LB25 (оранжево-голубую) (за исключением «универсала»), или электрическую цепь 29-LB6 (оранжево-желтую) (только «универсал»). ПРОВЕРЬТЕ правильность работы системы.

C2: ПРОВЕРКА ЗАЗЕМЛЕНИЯ ЛАМПЫ ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ

ПРИМЕЧАНИЕ: Дверь багажного отделения/ крышка багажного отделения должна быть открыта

1 Отсоедините C888 лампы освещения багажного отделения (только «универсал»).

2 Отсоедините C800 или C798 переключателя двери багажного отделения/ багажного отделения (только «универсал»).

3 Измерьте сопротивление между штырем 1 разъема C820 лампы освещения багажного отделения, электрической цепи 31S-LB25A (черно-оранжевой) (кроме «универсала»), или штырем 1 разъема C888, электрической цепи 31S-LB6 (черно-желтой) (только «универсал»), и штырем 4 разъема C800 (кроме «универсала») или C798 (только «универсал»), электрической цепи 31S-LB1 (черно-голубой).

• Сопротивление меньше 5 Ом?

Да

Перейдите к C3

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 31S-LB25A (черно-оранжевую) (за исключением «универсала»), или 31S-LB6 (черно-желтую) (только «универсал») и электрическую цепь 31S-LB1 (черно-голубую).

C3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 31-GL20 (ЧЕРНОЙ) НА НАЛИЧИЕ РАЗРЫВОВ

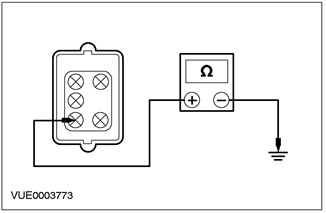

1 Измерьте сопротивление между штырем 3 разъема C798 переключателя лампы багажного отделения, электрической цепи 31-GL20 (черной), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новую лампу освещения багажного отделения. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-GL20 (черную). ПРОВЕРЬТЕ правильность работы системы.



PINPOINT-ТЕСТ D: ЛАМПА ДЛЯ ЧТЕНИЯ НЕ РАБОТАЕТ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРКА ПИТАНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЕРЕДНЕЙ ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА

1 Установите переключатель передней лампы освещения салона в положение ON.

• Передняя лампа освещения салона работает?

Да

ПРОВЕРЬТЕ состояние лампочки. Если лампочка перегорела, УСТАНОВИТЕ новую лампочку. Если лампочка исправна, УСТАНОВИТЕ новую заднюю лампу освещения салона. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к D2

D2: ПРОВЕРКА ЗАЗЕМЛЕНИЯ ПЕРЕДНЕЙ ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА

1 Отсоедините C890 (за исключением «универсала») или C888 (только «универсал») передней лампы освещения салона.

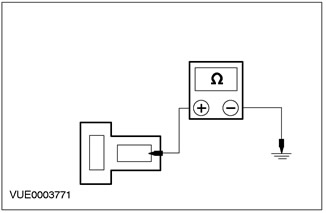

2 Измерьте сопротивление между штырем 2 разъема C890, электрической цепи 31-LC7 (черной), или штырем 2 разъема C888, электрической цепи 31-LB6 (черной), передней лампы освещения салона, со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новую переднюю лампу освещения салона. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LC7 (черную) или 31-LB6 (черную). ПРОВЕРЬТЕ правильность работы системы.


Проверка элементов


1. Снимите реле.

2. Подсоедините один конец вспомогательного провода к штырю 85 реле. Подсоедините другой конец вспомогательного провода к «массе».

3. Подсоедините один конец второго вспомогательного провода к штырю 86 реле.

4. Подсоедините один провод омметра к штырю 30 реле. Подсоедините второй провод к штырю 87 реле. Измерьте сопротивление.

5. На мгновение дотроньтесь неподсоединенным концом вспомогательного провода, подсоединенного к штырю 86, к положительной клемме аккумулятора. При этом должен быть слышен отчетливый щелчок, а сопротивление на омметре должно упасть до нуля.

6. Если выполнялся Pinpoint-тест, вернитесь к этому Pinpoint-тесту.
