СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
AQ1: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F44 (CJB) |
|
|
1 Введите положение OFF. |
|
|
2 ПРОВЕРЬТЕ Плавкий предохранитель F44 (CJB). |
|
|
3 Проверьте плавкий предохранитель F44 (20 A) |
|
|
• Плавкий предохранитель исправен? |
|
|
→ Да |
|
|
Перейдите к AQ2 |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый плавкий предохранитель F44 (20 A) и ПРОВЕРЬТЕ правильность работы системы. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы. |
|
|
AQ2: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F44 (CJB) |
|
|
1 Подсоедините Плавкий предохранитель F44 (CJB). |
|
|
2 Ведите положение ON. |
|
|
3 Измерьте напряжение между F44 (CJB) и "массой". |
|
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Перейдите к AQ3 |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание в электрической цепи питания плавкого предохранителя F44. При необходимости УСТАНОВИТЕ новую CJB. Проверьте правильность работы системы. |
|
|
AQ3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C320 переключателя освещения. |
|
|
3 Ведите положение ON. |
|
|

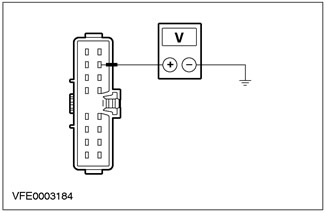

4 Измерьте напряжение между штырем 7 разъема C320 переключателя освещения, электрической цепи 15-LD16 (красно-зеленой), со стороны электропроводки, и "массой". |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
ПРОВЕРЬТЕ переключатель освещения, действуя в соответствии с описанием, данным в гл. "Проверка элементов", прилагаемой к схемам электрических соединений, при необходимости УСТАНОВИТЕ новый. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15-LD16 (красно-зеленой) между плавким предохранителем и переключателем освещения. Проверьте правильность работы системы. |
|
PINPOINT-ТЕСТ AR: ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ НЕ РАБОТАЮТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
AR1: ПРОВЕРКА ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР |
|
|
1 Ведите положение ON. |
|
|
2 Включите передние противотуманные фары. |
|
|
3 Проверьте работу передних противотуманных фар. |
|
|
• Передняя противотуманная фара горит? |
|
|
→ Да |
|
|
Перейдите к AR2 |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый переключатель освещения. Проверьте правильность работы системы. |
|
|
AR2: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C320 переключателя освещения. |
|
|

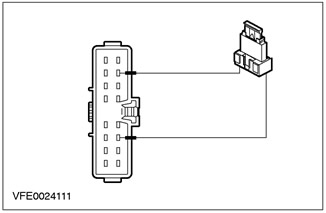

3 Установите провод-перемычку с плавкой вставкой (20 A) в разъем C320 переключателя освещения, между штырем 7, электрической цепи 15-LD16 (красно-зеленой), со стороны электропроводки, и штырем 3, электрической цепи 15S-LD1 (желто-зеленой), со стороны электропроводки. |
|
4 Ведите положение ON. |
|
|
5 Проверьте передние противотуманные фары. |
|
|
• Передние противотуманные фары горят? |
|
|
→ Да |
|
|
УСТАНОВИТЕ новый переключатель освещения. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LD1 (желто-зеленой) между переключателем освещения и сростком S110. Проверьте правильность работы системы. |
|
PINPOINT-ТЕСТ AS: ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ НЕ РАБОТАЮТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
AS1: ПРОВЕРКА ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ |
|
|
1 Ведите положение ON. |
|
|
2 Включите ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ. |
|
|
3 Проверьте задние противотуманные фары. |
|
|
• Заднее противотуманные фонари горят? |
|
|
→ Да |
|
|
Только 4-дверный вариант: Перейдите к AS2 |
|
|
Все остальные: Перейдите к AS3 |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый переключатель освещения. Проверьте правильность работы системы. |
|
|
AS2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЗАДНЕГО ФОНАРЯ В СБОРЕ |
|
|
1 Введите положение OFF. |
|
|
2 Включите ГАБАРИТНЫЕ ОГНИ. |
|
|
3 Проверьте габаритные огни. |
|
|
• Габаритные огни горят? |
|
|
→ Да |
|
|
Перейдите к AS3 |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-DA18 (черной) между сростком S184 и точкой заземления G46. Проверьте правильность работы системы. |
|
|
AS3: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ |
|
|
1 Отсоедините C320 переключателя освещения. |
|
|

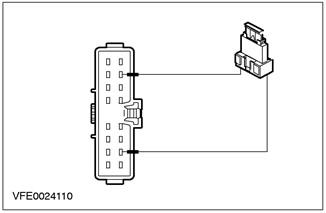

2 Установите провод-перемычку с плавкой вставкой (20 A) в разъем C320 переключателя освещения между штырем 7, электрической цепи 15-LD16 (красно-зеленой), и штырем 2, электрической цепи 15S-LD6 (желто-зеленой), со стороны электропроводки. |
|
3 Ведите положение ON. |
|
|
4 Проверьте задние противотуманные фонари. |
|
|
• Задние противотуманные фонари горят? |
|
|
→ Да |
|
|
УСТАНОВИТЕ новый переключатель освещения. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
4-дверный вариант, только с правосторонним управлением: Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LD6 (желто-зеленой) или 15S-LG9 (черно-зеленой) между переключателем освещения и сростком S210. Проверьте правильность работы системы. |
|
|
Перейдите к AT1 |
|
PINPOINT-ТЕСТ AT: ОТДЕЛЬНАЯ(ЫЕ) ПРОТИВОТУМАННАЯ ФАРА(Ы)/ФОНАРЬ(И) НЕ РАБОТАЕТ(ЮТ)
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
AT1: ОПРЕДЕЛЕНИЕ СОСТОЯНИЯ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ |
|
|
1 Ведите положение ON. |
|
|
2 Включите ПРОТИВОТУМАННЫЕ ФАРЫ/ФОНАРИ. |
|
|
3 Проверьте передние противотуманные фары. |
|
|
• Одна из передних противотуманных фар не работает? |
|
|
→ Да |
|
|
Передняя противотуманная фара, с левой стороны: Перейдите к AT2 |
|
|
Передняя противотуманная фара, с правой стороны: Перейдите к AT3 |
|
|
→ Нет |
|
|
Задний противотуманный фонарь не работает (вариант с правосторонним управлением, "универсал"): Перейдите к AT4 |
|
|
Задний противотуманный фонарь не работает (вариант с правосторонним управлением, "универсал"): Перейдите к AT5 |
|
|
Задний противотуманный фонарь не работает (4-дверный вариант): Перейдите к AT6 |
|
|
Задний противотуманный фонарь не работает (вариант с левосторонним управлением, 3/5-дверный вариант): Перейдите к AT9 |
|
|
Задний противотуманный фонарь не работает (вариант с правосторонним управлением, 3/5-вариант): Перейдите к AT10 |
|
|
AT2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПЕРЕДНЕЙ ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C302 левой передней противотуманной фары. |
|
|
3 Ведите положение ON. |
|
|
4 Включите передние противотуманные фары. |
|
|

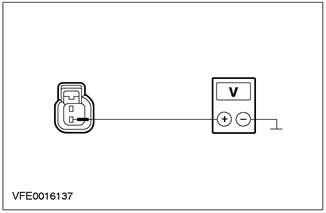

5 Измерьте напряжение между штырем 2 разъема C302 левой передней противотуманной фары, электрической цепи 15S-LD11 (бело-зеленой), со стороны электропроводки, и "массой". |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LD11 (черной) и 31-DA3 (черной) между передней противотуманной фарой и точкой заземления G37. При необходимости УСТАНОВИТЕ новую противотуманную фару. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LD11 (бело-зеленой) между сростком S110 и передней противотуманной фарой. При необходимости УСТАНОВИТЕ новую противотуманную фару. Проверьте правильность работы системы. |
|
|
AT3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОЙ ПЕРЕДНЕЙ ПРОТИВОТУМАННОЙ ФАРЫ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C304 правой передней противотуманной фары. |
|
|
3 Ведите положение ON. |
|
|
4 Включите передние противотуманные фары. |
|
|

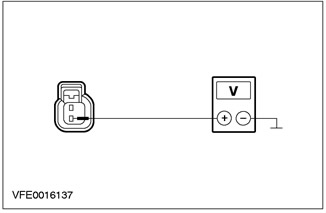

5 Измерьте напряжение между штырем 2 разъема C304 правой передней противотуманной фары, электрической цепи 15S-LD17 (бело-зеленой), со стороны электропроводки, и "массой". |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LD17 (черной) и 31-DA4 (черной) между передней противотуманной фарой и точкой заземления G56. При необходимости УСТАНОВИТЕ новую противотуманную фару. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LD17 (бело-зеленой) между сростком S110 и передней противотуманной фарой. При необходимости УСТАНОВИТЕ новую противотуманную фару. Проверьте правильность работы системы. |
|
|
AT4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C474 левого заднего фонаря в сборе. |
|
|
3 Ведите положение ON. |
|
|
4 Включите ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ. |
|
|

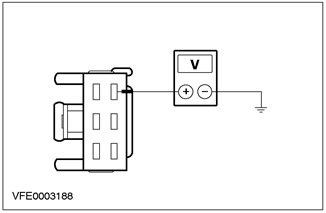

5 Измерьте напряжение между штырем 4 разъема C474 левого заднего фонаря в сборе, электрической цепи 15S-LD6 (желто-зеленой), со стороны электропроводки, и "массой". |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF23A (черной) и 31-DA18 (черной) между задним фонарем в сборе и "массой". При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LD6 (желто-зеленой) между переключателем освещения и задним фонарем в сборе. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. Проверьте правильность работы системы. |
|
|
AT5: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C475 правого заднего фонаря в сборе. |
|
|
3 Ведите положение ON. |
|
|
4 Включите ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ. |
|
|
5 Измерьте напряжение между штырем 4 разъема C475 правого заднего фонаря в сборе, электрической цепи 15S-LG9 (черно-зеленой), со стороны электропроводки, и "массой". |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF24A (черной) и 31-DA18 (черной) между задним фонарем в сборе и "массой". При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LD6 (желто-зеленой) и 15S-LG9 (черно-зеленой) между переключателем освещения и задним фонарем в сборе. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. Проверьте правильность работы системы. |
|
|
AT6: ОПРЕДЕЛЕНИЕ СОСТОЯНИЯ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ |
|
|
1 Определите неработающий задний противотуманный фонарь. |
|
|
• Не горит левый задний противотуманный фонарь? |
|
|
→ Да |
|
|
Перейдите к AT7 |
|
|
→ Нет |
|
|
Перейдите к AT8 |
|
|
AT7: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C476 левого заднего фонаря в сборе. |
|
|
3 Ведите положение ON. |
|
|
4 Включите ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ. |
|
|

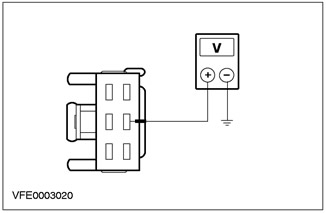

5 Измерьте напряжение между штырем 5 разъема C476 левого заднего фонаря в сборе, электрической цепи 15S-LD6A (желто-зеленой), со стороны электропроводки, и "массой". |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF23 (черной) между задним фонарем в сборе и сростком S184. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LD6A (желто-зеленой) между сростком S210 и задним фонарем в сборе. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. Проверьте правильность работы системы. |
|
|
AT8: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C477 правого заднего фонаря в сборе. |
|
|
3 Ведите положение ON. |
|
|
4 Включите ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ. |
|
|
5 Измерьте напряжение между штырем 5 разъема C477 правого заднего фонаря в сборе, электрической цепи 15S-LD12 (желто-зеленой), со стороны электропроводки, и "массой". |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF24 (черной) между задним фонарем в сборе и сростком S184. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LD12 (желто-зеленой) между сростком S210 и задним фонарем в сборе. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. Проверьте правильность работы системы. |
|
|
AT9: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C434 левого заднего противотуманного фонаря. |
|
|
3 Ведите положение ON. |
|
|
4 Включите ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ. |
|
|

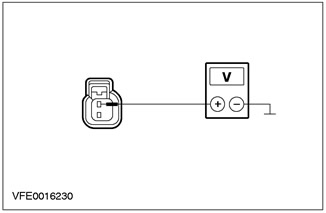

5 Измерьте напряжение между штырем 1 разъема C434 левого заднего противотуманного фонаря, электрической цепи 15S-LD6 (желто-зеленой), со стороны электропроводки, и "массой". |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LD6 (черной) и 31-DA18 (черной) между задним противотуманным фонарем и точкой заземления G46. При необходимости УСТАНОВИТЕ новый задний противотуманный фонарь. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LD6 (желто-зеленой) между переключателем освещения и задним противотуманным фонарем. При необходимости УСТАНОВИТЕ новый задний противотуманный фонарь. Проверьте правильность работы системы. |
|
|
AT10: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C430 правого заднего противотуманного фонаря. |
|
|
3 Ведите положение ON. |
|
|
4 Включите ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ. |
|
|
5 Измерьте напряжение между штырем 1 разъема C430 правого заднего фонаря в сборе, электрической цепи 15S-LG9 (черно-зеленой), со стороны электропроводки, и "массой". |
|
• Регистрируется ли напряжение аккумулятора? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LG9 (черной) и 31-DA18 (черной) между задним противотуманным фонарем и точкой заземления G46. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LD6 (желто-зеленой) и 15S-LG9 (черно-зеленой) между переключателем освещения и задним противотуманным фонарем. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. Проверьте правильность работы системы. |
|
PINPOINT-ТЕСТ AU: ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ ПОСТОЯННО ГОРЯТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
AU1: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C320 переключателя освещения. |
|
|
3 Ведите положение ON. |
|
|
4 Проверьте передние противотуманные фары. |
|
|
• Передние противотуманные фары горят? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрических цепях, соединенных со сростком S110. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый переключатель освещения. Проверьте правильность работы системы. |
|
PINPOINT-ТЕСТ AV: ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ ПОСТОЯННО ГОРЯТ
|
СОСТОЯНИЯ |
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
|
AV1: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ |
|
|
1 Введите положение OFF. |
|
|
2 Отсоедините C320 переключателя освещения. |
|
|
3 Ведите положение ON. |
|
|
4 Проверьте задние противотуманные фонари. |
|
|
• Задние противотуманные фонари горят? |
|
|
→ Да |
|
|
Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрических цепях, соединенных со штырем 2 разъема C320 переключателя освещения. Проверьте правильность работы системы. |
|
|
→ Нет |
|
|
УСТАНОВИТЕ новый переключатель освещения. Проверьте правильность работы системы. |
|
